Шкаф управления насосами (ШУН)

Шкаф управления насосами (ШУН) предназначен для централизованного управления одним или группой агрегатов, объединенных в одну систему насосной станции.

Завод «Взлет» изготавливает и предлагает купить одно-, двух- и многонасосные шкафы для дистанционного управления любым насосным оборудованием: скважинными, циркуляционными, однофазными, пожарными насосами и т.д.

Однонасосные шкафы управления насосами

Шкаф управляет насосом в автоматическом и ручном режимах. Автоматическое управление может осуществляться поплавковыми выключателями либо датчиками давления. В этом случае шкаф имеет возможность подключения двух датчиков контроля давления, устанавливаемых на напорном трубопроводе. Первый контролирует текущее давление в трубопроводе и при падении давления запускает насос. Второй (датчик сухого хода) контролирует наличие перекачиваемой среды в трубопроводе. ШУН имеет схему подключения 2-х одноуровневых или 1-го двухуровневого выключателя.

Обеспечивает защиту агрегата, если:

• электродвигатель перегревается;
• ток выше номинального;
• в датчиках насоса зафиксировали неполадки;
• в масляную камеру попала влага;
• у изоляции электродвигателя сопротивление упало ниже допустимого значения (двигатель в этом случае не включается);
• фазировка входа шкафа управления насосами выполнена неверно (вращение электродвигателя в обратном направлении невозможно);
• напряжение сети не соответствует номиналу (повышено или понижено);
• наблюдается перекос фаз или пропадание фазы.

Примечание. Контроль входного питания не предусмотрен для насосов Иртыш марок 11, М11 и 30.

Для мощных агрегатов (4 кВт и выше) требуются шкафы управления насосами, оборудованные устройством плавного пуска (УПП). Плавный режим запуска и остановки защищает электронасос от:

• токовых перегрузок в питающей сети и обмотках двигателя на стадиях старта и торможения;
• скачков давления жидкости в напорных трубопроводах (гидравлических ударов) и запорной арматуре и соединительных элементах (затворах, клапанах, соединениях);
• сокращения сроков службы электрических частей двигателя вследствие возникновения во время работы: перегрузок, недогрузок или заклинивания ротора с валом.

Двухнасосные и многонасосные ШУН

Шкафы управления насосами оборудованы контроллерами: двухнасосный – ДНК-3, многонасосный – SMH. Оборудование обладает всей функциональностью однонасосных исполнений и наделены расширенными функциями.

ШУН с ДНК-3 дополнительно выполняет:

• управление по сигналам поплавковых выключателей, то есть в заданных пределах уровня жидкости в рабочей ёмкости;
• фиксацию аварий с запоминанием;
• учёт наработки каждого насоса с напоминанием о выработке планового ресурса;
• проверку состояния датчиков.

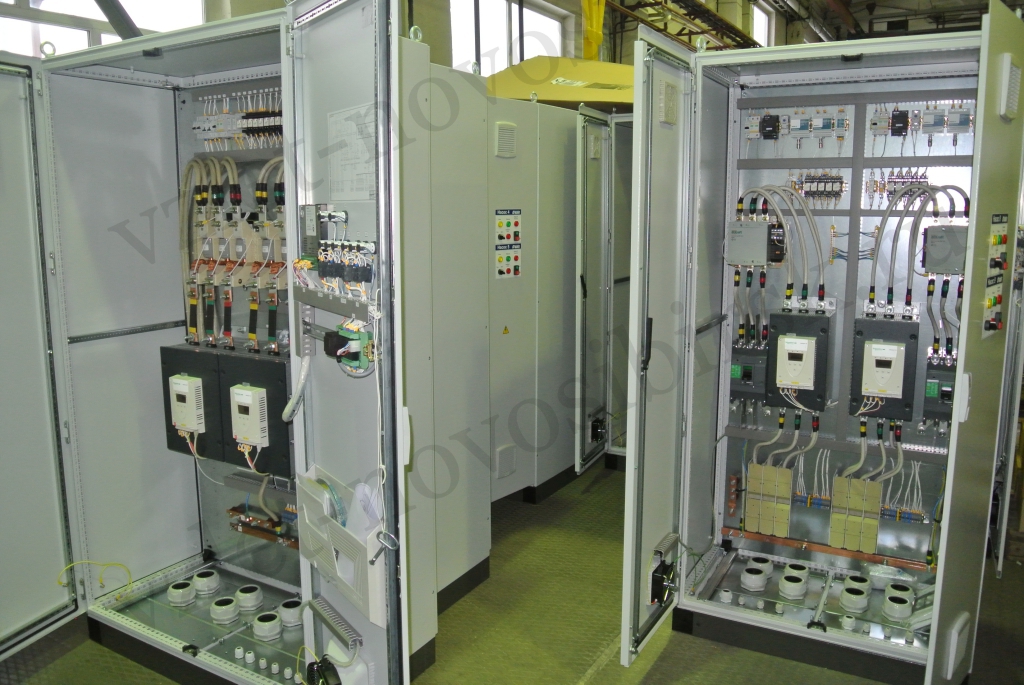

Шкаф управления группой насосов имеет устройства плавного пуска (УПП), повышающие аварийную устойчивость системы.

ШУН с контроллером SMH приобретают следующие дополнительные возможности управления:

• более чем 2-мя насосами;
• от аналогового датчика уровня;
• насосными установками вручную.

На передней панели шкаф имеет индикаторы: давления в напорном трубопроводе либо уровня (если датчики давления или уровня установлены) и потребляемого электродвигателями токов. Существует также линия передачи на диспетчерский пункт необходимой информации.

На нашем заводе можно заказать оборудование, встраиваемое в действующую диспетчерскую систему клиента. Системы защиты шкафов нашего производства не являются опциональными, как у импортных изделий, а стандартными и обязательными.

Гарантия производителя

Даем гарантию на весь шкаф управления насосами целиком, а не на его отдельные части.

Срок гарантии (исчисляется с даты отгрузки) — 12 месяцев.

Износ уплотнений причиной рекламации не является. Данные о гарантии указаны в паспорте изделия.
