Поплавковые выключатели
Принцип действия
Поплавковый выключатель подвешивается на прочном гибком кабеле и помещается внутрь резервуара. При изменении уровня жидкости изменяется пространственная ориентация поплавка, внутри которого находится коммутирующее устройство с микровыключателями на концах. При исходном вертикальном положении замыкается один контакт, при перевёрнутом – другой. Настройка поплавкового выключателя сводится к выбору уровня жидкости, при котором должно происходить нужное действие: включение/выключение насоса или аварийной оповестительной системы. На каждое действие нужен отдельный поплавок.
Область применения
Во всех сферах деятельности, где требуется автоматическое управление насосной системой. Аварийный сигнал при низком уровне жидкости подается при угрозе «сухого хода» для насоса, при высоком – при угрозе затопления. Во взрывоопасной среде необходимо использовать с разделительным реле во взрывозащищённом исполнении.
Оболочка поплавкового выключателя ПВФ-1 изготовлена из материала, устойчивого к:
- природной воде
(дождевой, грунтовой, озёрной, речной, морской, минеральной);
- бытовым стокам
(фекальным, от ванн и душевых, от стиральных и посудомоечных машин);
- промышленным стокам
(жидкий навоз, щелочные моющие растворы, эмульсии масляные, жировые и кислотные, рассол, спирт, органические кислоты и т.п.).
Предельная температура жидкости - 80˚С.
Монтаж
Поплавковый выключатель подвешивается в свободном положении, на достаточном расстоянии от стенок резервуара, так, чтобы не задевать их в горизонтальном положении. Внутренние конструкции не должны мешать свободному ходу поплавка. Также поплавок не должен оказаться в потоке жидкости.
Электрическое подключение
Устройство подключается к источнику низкого напряжения в точках соединения в приборе управления. Прямое подключение к насосу или электросети категорически недопустимо.
Техническое обслуживание
Периодический осмотр для визуального анализа поверхности поплавка. Оценка его на степень химического старения материала, механических повреждений и очистка от отложений. Профилактическая проверка надёжности срабатывания. В случае повреждения: попадания влаги внутрь, подгорании контактов - выключатели не ремонтируются, а подлежат замене.

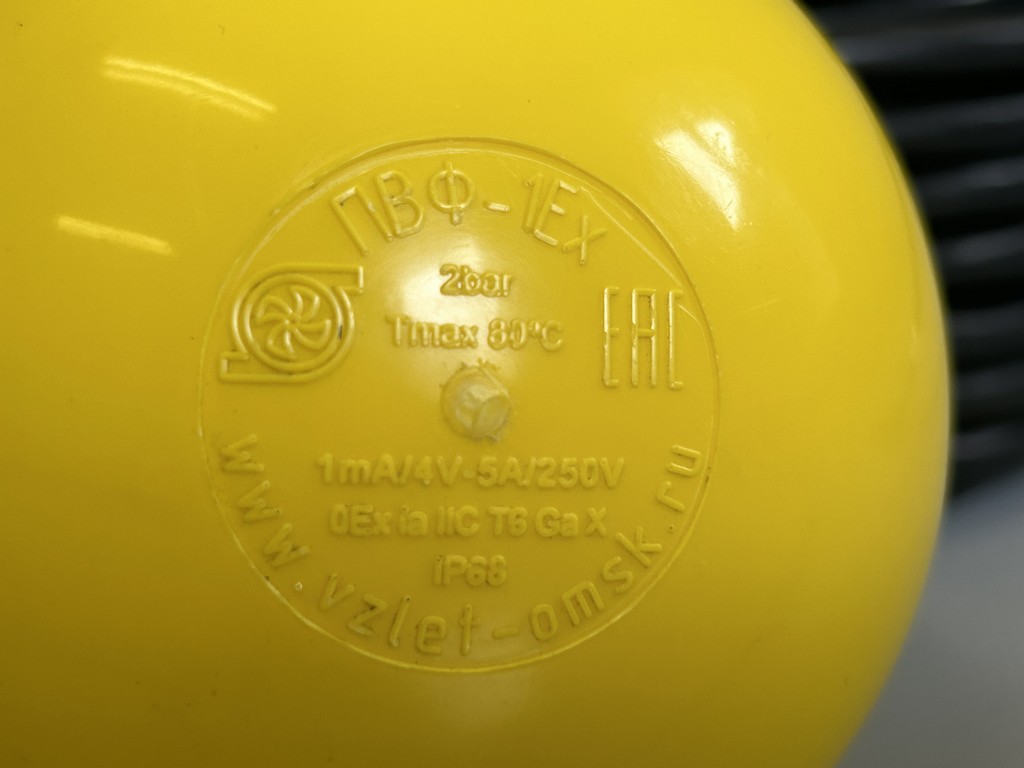

Технические данные
(возможны изменения):
Материал: полипропилен с удельным весом: 0,95 - 1,05 кг/куб.дм (или иным: см. спецификацию)
Предельная температура среды: 80°С
Отключающая способность выключателя: 1 мА при 4 В – 5 А при 250 В
Размеры поплавка: высота – 180 мм, диаметр - 100 мм
Точка переключения: 10°
Пылевлагозащита: класс IP68 при давлении до 2 бар (соответствует глубине воды 10 м)
Кабель: TRP/PVC 3 x 0,75, длина 10, 20 и 30 м
Сертификация: ГОСТ-Р

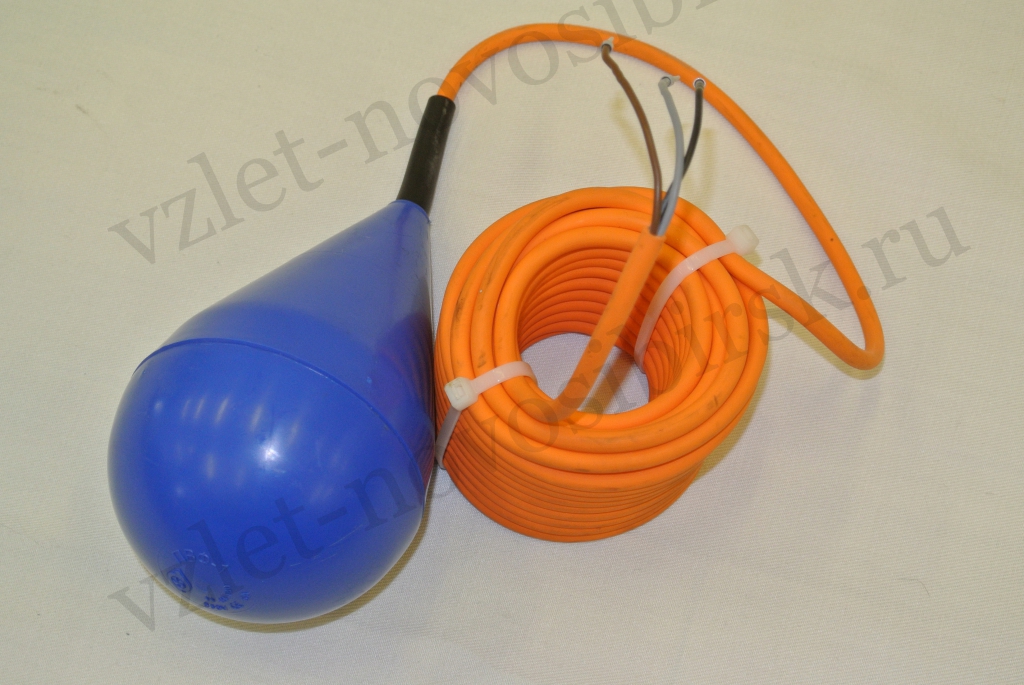

Конструкция поплавкового выключателя Иртыш ПВФ-1 разработана с учётом его применения в условиях высокого содержания в перекачиваемой жидкости твёрдых и илистых включений, например, в очистных и шахтных сооружениях. Благодаря высокой химической стойкости материала, его можно использовать и в кислотно-щелочных средах. Компактные габариты делают его незаменимым для контроля уровня жидкости в узких сооружениях колодезного типа.
