Дизельные насосы

Главным достоинством оборудования на ДВГ является их независимость от линий энергоносителей. Их можно использовать в полевых и экстремальных условиях.

Форма заявки

Опросный лист ДНА

Организация (*)	Неверный ввод
Контактное лицо (ФИО) (*)	Неверный ввод
Телефон (*)	укажите номер телефона
Электронная почта (*)	укажите правильный e-mail
Место эксплуатации ДНА (город) (*)	Неверный ввод
Количество ДНА	Неверный ввод

Характеристики ДНА
Подача, м³/ч (*)	Неверный ввод
Напор, м (*)	Неверный ввод
Минимальная температура эксплуатации	Неверный ввод
Максимальная температура эксплуатации	Неверный ввод
Тип перекачиваемой жидкости	Неверный ввод
Укажите тип жидкости	Неверный ввод
Назначение ДНА	Неверный ввод
Укажите назначение	Неверный ввод
Запуск	Неверный ввод
Исполнение	Неверный ввод
Капот	Неверный ввод
Блок-бокс утеплённый	Неверный ввод
Степень мобильности ДНА	Неверный ввод

Система всасывания
Длина рукава	Неверный ввод
Способы заполнения насоса и всасывающей линии	Неверный ввод

	Варианты исполнения всасывающей линии	Вариант 1Вариант 2 Неверный ввод
H=	Неверный ввод
L=	Неверный ввод
H=	Неверный ввод
H1=	Неверный ввод

Напорная магистраль
Длина трубы, м	Неверный ввод
Перепад высот начала и конца трубы, м	Неверный ввод
Диаметр трубы, мм	Неверный ввод
Запорная арматура на нагнетательный патрубок	Обратный клапан Ручной затвор Неверный ввод
	Дополнительные требования
Шеф-монтажные работы	данет Неверный ввод
Пусконаладочные работы	данет Неверный ввод
Специальные требования (дополнительные сведения об эксплуатации и пожелания по исполнению)	Неверный ввод
Прикрепить файл	Неверный ввод
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения. При необходимости ознакомьтесь с документом Политика конфиденциальности
ВНИМАНИЕ! Обязательно укажите что вы не робот, иначе заявка не будет отправлена. После нажмите кнопку отправить, затем прокрутите страницу вниз, чтобы увидеть сообщение об успешной отправке. Спасибо.
Безопасность	Неверный ввод

Описание

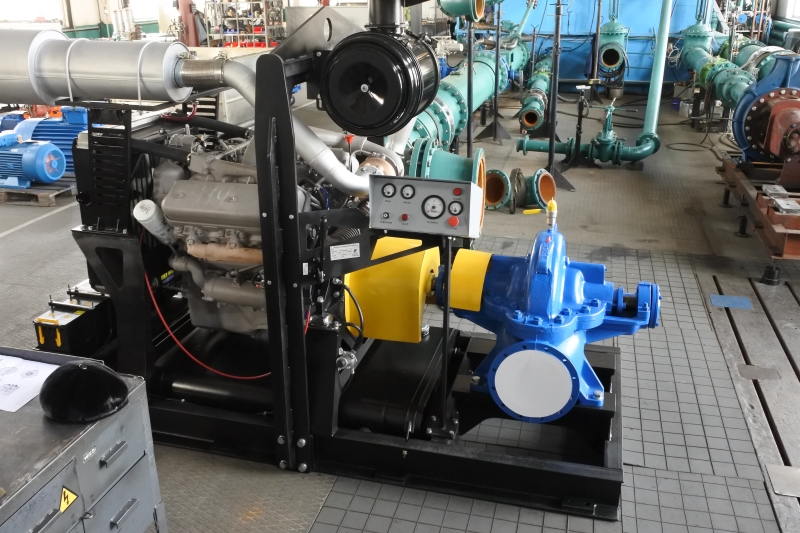

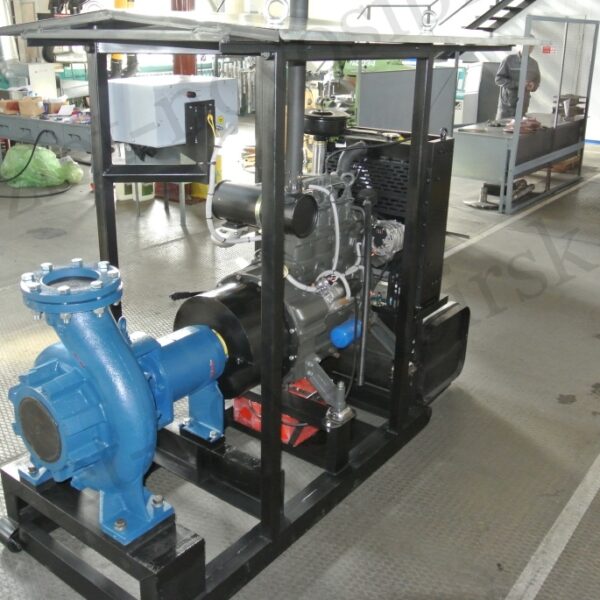

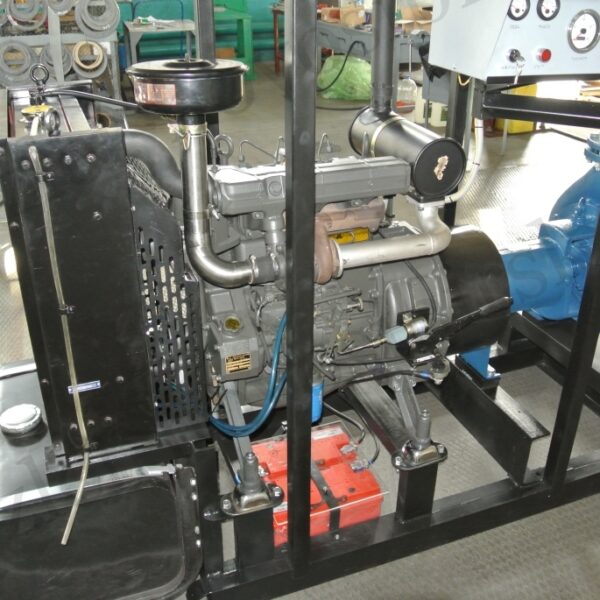

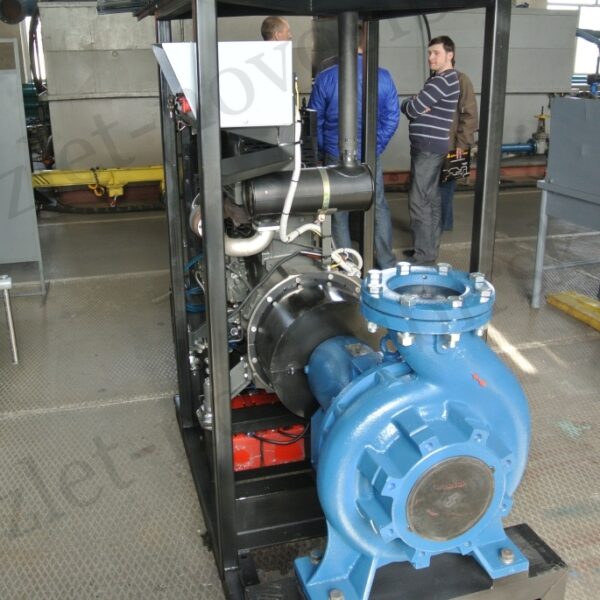

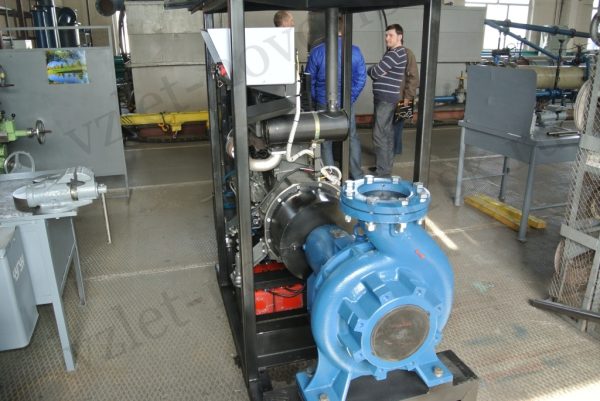

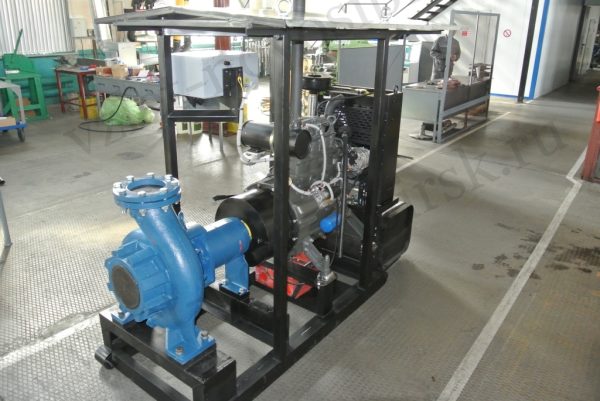

Дизельные насосы Иртыш-ДНА выпускаются в широкой номенклатуре в диапазоне параметров (в скобках – для моделей для грязной воды):

производительность – от 70(12) до 1600(800) м³/ч;
мощность двигателя – от 10(2) до 680(215) кВт;
напор – от 16(6) до 125(80) м;
расход топлива – от 200 до 300 гр/кВт*ч.

Они отличаются от аналогов:

Множеством вариантов исполнения и комплектации. Выполняются в павильонном, контейнерном, понтонном, стационарном и мобильном (на автоприцепе) вариантах.
Готовностью к работе. Изделия поставляются в полностью готовом к эксплуатации виде даже при самой минимальной комплектации. Насосная часть – отечественного производства. Завод-изготовитель располагает широкой сетью сервисных центров, поэтому с ремонтом и запчастями проблем не будет.
Высокой адаптивностью. Легко сопрягаются с другими типами оборудования (климатическим, вакуумным и пр.) и интегрируются в специальные технологические схемы.
Простотой эксплуатации. Для их обслуживания высокой квалификации не требуется, и они быстро осваиваются оператором.

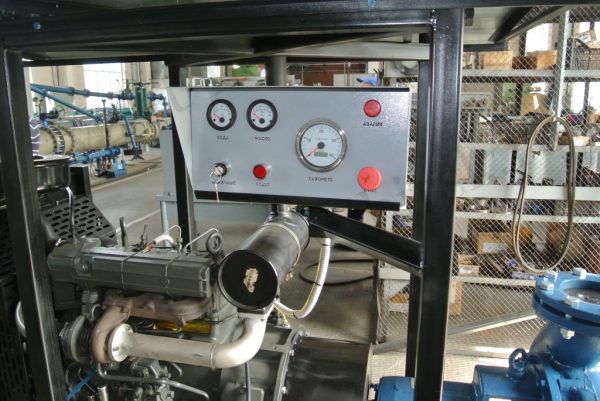

Управляется дизельный насос через ШУ с кнопками пуска и останова. Там же расположены все КИП: давления масла, уровня топлива, заряда аккумулятора, скорости вращения вала, температуры охладителя. По желанию заказчика в шкафу управления возможна установка других тумблеров и переключателей, например: для механизма сцепления, предпускового подогревателя и др.

Внимание! При пуске агрегата необходимо заполнение жидкостью насосной камеры и проведение подкачки солярки в систему питания двигателя.

Мощность двигателя регулируется изменением скорости вращения коленчатого вала. На пульте управления есть две кнопки: для увеличения и уменьшения подачи топлива насосом высокого давления. Лёгкость варьирования напором и производительностью насосного устройства позволяет использовать его для перекачки жидкостей в оптимальном режиме.

Мы рекомендуем заказывать агрегат в жёсткой несущей раме. При установке в нём исключаются случайные падение или опрокидывание изделия. Силовые компоненты в этом случае будут сопряжены с наилучшим позиционированием валов.

Для чистой воды

Технические характеристики базовых моделей Иртыш-ДНА
Для чистой и слегка загрязненной воды
Обозначение агрегата	Подача, м³/ч	Напор, м	Мощность двигателя, кВт	Расход топлива, гр/кВт*ч	Двигатель	Марка двигателя
ДНА 70/21.Д.YD380D.10/1500	70	21	10	260	YD380D	Yangdong
ДНА 75/25.Д.YD385D.11/1500	75	25	11	255	YD385D	Yangdong
ДНА 80/28.Д.YD480D.14/1500	80	28	14	250	YD480D	Yangdong
ДНА 80/16.1Д.YD380D.10/1500	80	16	10	260	YD380D	Yangdong
ДНА 90/30.Д.YND485D.17/1500	90	30	17	247	YND485D	Yangdong
ДНА 90/19.1Д.YND380D.10/1500	90	19	10	260	YD380D	Yangdong
ДНА 100/22.1Д.YD385D.10/1500	100	23	10	255	YD385D	Yangdong
ДНА 125/30.1Д.А41.33/1500	125	30	33	227	A-41-31И-1	АМЗ
ДНА 150/18.1Д.Д120.21/1500	150	18	21	243	Д120-85	ВМЗ
ДНА 173/28.VD.Д120.21/1500	173	28	21	243	Д120-85	ВМЗ
ДНА 180/25.Д.ED490D.22/1500	180	25	22	243	ED490D	Elekon
ДНА 180/34.VD.А41.33/1500	180	34	33	237	A-41-31И-1	АМЗ
ДНА 190/30.Д.Y4100D.33/1500	190	30	33	237	A-41-31И-1	АМЗ
ДНА 198/42.VD.Д144.37/1500	198	42	37	253	Д-144-11	ВМЗ
ДНА 200/36.Д.TD226B.45/1500	200	36	45	198	TD226B-3(М)	Deutz
ДНА 266/34.Д.TD226B.45/1500	266	34	45	198	TD226B-3(М)	Deutz
ДНА 280/41.VD.А41.55/1500	280	41	55	235	A-41-33И-1	АМЗ
ДНА 300/39.Д.А41.55/1500	300	39	55	235	A-41-33И-1	АМЗ
ДНА 300/30.Д.Y4102ZLD.48/1500	300	30	48	225	Y4102ZLD	Yangdong
ДНА 320/50.Д.PU086.90/1500	320	50	90	215	PU086	Doosan
ДНА 324/54.VD.А01МЭ.74/1500	324	54	74	221	А-01МЭ-01	АМЗ
ДНА 400/44.VD.А01МЭ.74/1500	400	44	74	221	А-01МЭ-01	АМЗ
ДНА 400/44.1Д.А01МЭ.74/1500	400	44	74	221	А-01МЭ-01	АМЗ
ДНА 450/53.1Д.Д461.114/1500	450	53	114	215	Д-461-33И-1	АМЗ
ДНА 450/53.VD.Д461.114/1500	450	53	114	215	Д-461-33И-1	АМЗ
ДНА 468/29.D.А01МЭ.74/1500	468	29	74	221	А-01МЭ-01	АМЗ
ДНА 468/58.D.Д3063.178/1500	468	58	178	220	Д-3063-1-02	АМЗ
ДНА 468/33.D.А01МЭ.69/1500	486	33	69	221	А-01МЭ	АМЗ
ДНА 500/63.1Д.Д236.140/1500	500	63	140	210	236Б	ЯМЗ
ДНА 500/60.1Д.236Б.155/1500	500	60	155	210	236Б	ЯМЗ
ДНА 500/82.1Д.7511.255/1500	500	82	255	215	7511.10	ЯМЗ
ДНА 504/40.D.PU086.90/1500	504	40	90	215	PU086	Doosan
ДНА 504/60.VD.238ДИ.170/1500	504	60	170	216	238ДИ	ЯМЗ
ДНА 504/63.VD.236Б.155/1500	504	63	155	210	236Б	ЯМЗ
ДНА 504/69.D.238ДИ.170/1500	504	69	170	216	238ДИ	ЯМЗ
ДНА 522/86.VD.7511.255/1500	522	86	255	215	7511.10	ЯМЗ
ДНА 550/74.1Д.7511.255/1500	550	74	255	215	7511.10	ЯМЗ
ДНА 550/74.VD.7511.255/1500	550	74	255	215	7511.10	ЯМЗ
ДНА 550/101.1Д.8435.320/1500	550	101	320	200	8435.10	ТМЗ
ДНА 569/103.VD.8435.320/1500	569	103	320	200	8435.10	ТМЗ
ДНА 630/90.1Д.7511.255/1500	630	90	255	215	7511.10	ЯМЗ
ДНА 630/93.VD.8435.320/1500	630	93	320	200	8435.10	ТМЗ
ДНА 630/125.1Д.8525.375/1500	630	125	375	200	8525.10	ТМЗ
ДНА 630/125.VD.PU222TI.480/1500	630	125	480	200	PU222TI	Doosan
ДНА 700/40.1Д.Д461.114/1500	700	40	114	215	Д-461-33И-1	АМЗ
ДНА 720/74.D.7511.255/1500	720	74	255	215	7511.10	ЯМЗ
ДНА 720/80.D.8435.320/1500	720	80	320	200	8435.10	ТМЗ
ДНА 720/90.D.8435.320/1500	720	90	320	200	8435.10	ТМЗ
ДНА 740/48.Д.236Б.155/1500	740	48	155	210	236Б	ЯМЗ
ДНА 800/56.Д.7511.255/1500	800	56	255	215	7511.10	ЯМЗ
ДНА 1030/87.Д.PU222TI.480/1500	1030	87	480	200	PU222TI	Doosan
ДНА 1050/44.Д.7511.255/1500	1050	44	255	215	7511.10	ЯМЗ
ДНА 1100/52.Д.7511.255/1500	1100	52	255	215	7511.10	ЯМЗ
ДНА 1150/102.1Д.P222LE1.537/1500	1150	102	537	200	P222LE-I	Doosan
ДНА 1250/63.D.8435.320/1500	1250	63	320	200	8435.10	ТМЗ
ДНА 1250/125.1Д.D2842.682/1500	1250	125	682	200	D2842LE213	MAN
ДНА 1300/63.Д.8435.320/1500	1300	63	320	200	8435.10	ТМЗ
ДНА 1475/75.1Д.PU222TI.480/1500	1450	75	480	200	PU222TI	Doosan
ДНА 1600/90.1Д.P222LE.574/1500	1600	90	574	200	P222LE	Doosan

Для грязной воды

Для грязной воды
Обозначение агрегата	Подача, м³/ч	Напор, м	Мощность двигателя, кВт	Расход топлива, гр/кВт*ч	Двигатель	Марка двигателя
ДНА 12/6.СД.KM170FS.2/1500	12	6	2	280	KM170FS	Kipor
ДНА 14/8.СД.KM170FS.2/1500	14	8	2	280	KM170FS	Kipor
ДНА 16/10.СД.KM170FS.2/1500	16	10	2	280	KM170FS	Kipor
ДНА 16/10.СД.KM170FS.2/1500	16	10	2	280	KM170FS	Kipor
ДНА 20/7.СМ.KM170FS.2/1500	20	7	2	280	KM170FS	Kipor
ДНА 20/12.СД.KM170FS.2/1500	20	12	2	280	KM170FS	Kipor
ДНА 22/9.СМ.KM170FS.2/1500	22	9	2	280	KM170FS	Kipor
ДНА 25/12.СМ.KM178FS.3/1500	25	12	3	277	KM178FS	Kipor
ДНА 25/14.СД.KM178FS.3/1500	25	14	3	277	KM178FS	Kipor
ДНА 40/8.СМ.KM178FS.3/1500	40	8	3	277	KM178FS	Kipor
ДНА 40/15.СМ.KM186FS.6/1500	40	15	6	275	KM186FS	Kipor
ДНА 45/9.СМ.KM178FS.3/1500	45	9	3	277	KM178FS	Kipor
ДНА 45/16.СМ.KM186FS.6/1500	45	16	6	275	KM186FS	Kipor
ДНА 47/8.СД.KM170FS.2/1500	47	8	2	280	KM170FS	Kipor
ДНА 50/12.СМ.KM186FS.6/1500	50	12	6	275	KM186FS	Kipor
ДНА 50/20.СМ.KD373.7/1500	50	20	7	295	KD373	Kipor
ДНА 50/10.СД.KM178FS.3/1500	50	10	3	277	KM178FS	Kipor
ДНА 62/22.СД.YD380D.10/1500	62	22	10	260	YD380D	Yangdong
ДНА 65/20.СМ.YD480D.14/1500	65	20	14	250	YD480D	Yangdong
ДНА 68/26.СД.YD385D.11/1500	68	26	11	255	YD385D	Yangdong
ДНА 72/26.СМ.YND485D.17/1500	72	26	17	247	YND485D	Yangdong
ДНА 80/14.СМ.YD380D.10/1500	80	14	10	260	YD380D	Yangdong
ДНА 80/32.СМ.YND485D.17/1500	80	32	17	247	YND485D	Yangdong
ДНА 80/32.СД.YND485D.17/1500	80	32	17	247	YND485D	Yangdong
ДНА 100/20.СМ.YD480D.14/1500	100	20	14	250	YD480D	Yangdong
ДНА 100/15.СМ.YD380D.10/1500	100	15	10	260	YD380D	Yangdong
ДНА 135/30.СД.ED490D.22/1500	135	30	22	243	ED490D	Elekon
ДНА 145/36.СД.А41.33/1500	145	36	33	227	A-41-31И-1	АМЗ
ДНА 160/28.СМ.ED490D.22/1500	160	22	22	243	ED490D	Elekon
ДНА 160/45.СД.Д144.37/1500	160	45	37	253	Д-144-11	ВМЗ
ДНА 180/27.СМ.А41.33/1500	180	27	33	227	A-41-31И-1	АМЗ
ДНА 200/32.СМ.А41.33/1500	200	32	33	227	A-41-31И-1	АМЗ
ДНА 200/50.СМ.KD4105Z.49/1500	200	50	49	250	KD4105Z	Kipor
ДНА 200/40.СМ.TD226B.45/1500	200	40	45	198	TD226B-3(М)	Deutz
ДНА 200/32.СМ.Д144.37/1500	200	32	37	253	Д-144-11	ВМЗ
ДНА 205/26.СД.ED490D.22/1500	205	16	22	243	ED490D	Elekon
ДНА 225/18.СД.Y4100D.30/1500	225	18	30	237	Y4100D	Yangdong
ДНА 250/22.СД.Д144.37/1500	250	22	37	253	Д-144-11	ВМЗ
ДНА 300/40.СМ.PU086.90/1500	300	40	90	215	PU086	Doosan
ДНА 300/32.СМ.А01МЭ.74/1500	300	32	74	221	А-01МЭ-01	АМЗ
ДНА 380/50.СМ.Д461.114/1500	380	50	114	215	Д-461-33И-1	АМЗ
ДНА 380/64.СМ.WP6D.120/1500	380	64	120	205	WP6D 132E200 (M)	Deutz
ДНА 400/50.СМ.Д461.114/1500	400	50	114	215	Д-461-33И-1	АМЗ
ДНА 400/80.СМ.Д3063.178/1500	400	80	178	220	Д-3063-1-02	АМЗ
ДНА 720/35.СМ.236Б.140/1500	720	35	140	210	236Б	ЯМЗ
ДНА 760/42.СМ.Д3063.178/1500	760	42	178	220	Д-3063-1-02	АМЗ
ДНА 800/50.СМ.238ДИ.213/1500	800	50	213	208	238ДИ	ЯМЗ

Назначение ДНА Иртыш

Пуск ДНА

Агрегат ДНА может работать в двух позициях расположения относительно уровня…

Устройство и принцип работы

Подготовка к использованию ДНА

Меры безопасности и возможные неисправности

Во время работы дизельные насосные агрегаты не требуют прямого контакта,…

Гарантия

Гарантия даётся на всё заводское изделие целиком, а не на его отдельные части.

Гарантийный срок 12 месяцев со дня отгрузки оборудования.

Данные о гарантии указаны в паспорте изделия.

Доставка

В Новосибирск и область доставка продукции может осуществляться тремя способами: Самовывозом, Транспортной компанией, Автотранспортом завода-изготовителя.

Подробнее в материале Доставка

Контактная информация

Цена

На основании заполненного опросного листа инженеры в течение 1 рабочего дня выполнят подбор оборудования, сформируют и отправят Вам технико-коммерческое предложение, с указанием стоимости и срока поставки.
