Насосы СМ
Насосы СМ – сточно-массные агрегаты для перекачивания отработанных бытовых и производственных жидких масс.
Условия эксплуатации
Рабочая среда:
- неагрессивная (рН = 6÷8,5);
- с предельной плотностью 1050 кг/м³;
- с температурой не выше +80°С.
Может включать фракции в процентах от объёма (не более):
- твёрдую абразивную при величине частиц не больше 5 мм в концентрации – 1% (2% от массы);
- жидкую – нефтепродукты до двух;
- газовую – до пяти.
Насосы с взрывозащищёнными электродвигателями и торцовым уплотнителем предназначены к эксплуатации в зонах пожаро- и взрывоопасности классов 1-го и 2-го.
Исполнения по климату – УХЛ3 и Т2.
Сейсмоустойчивость – по 7-й балл (MSK-64).

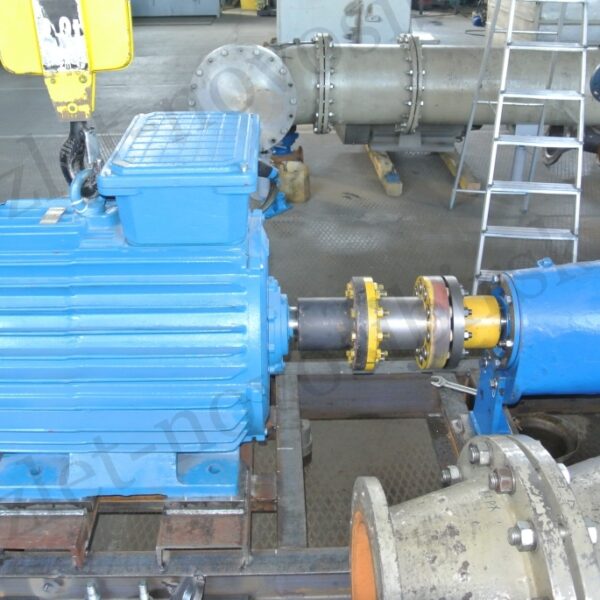

Устройство

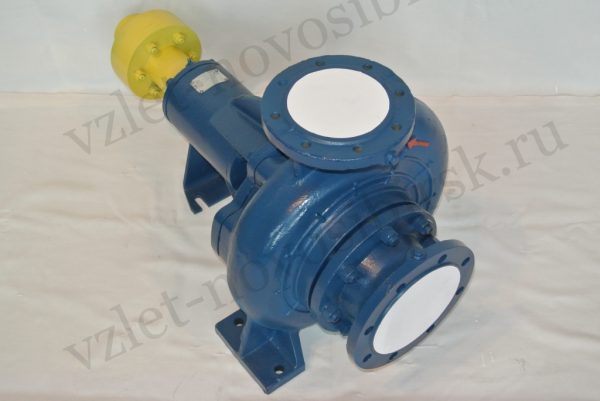

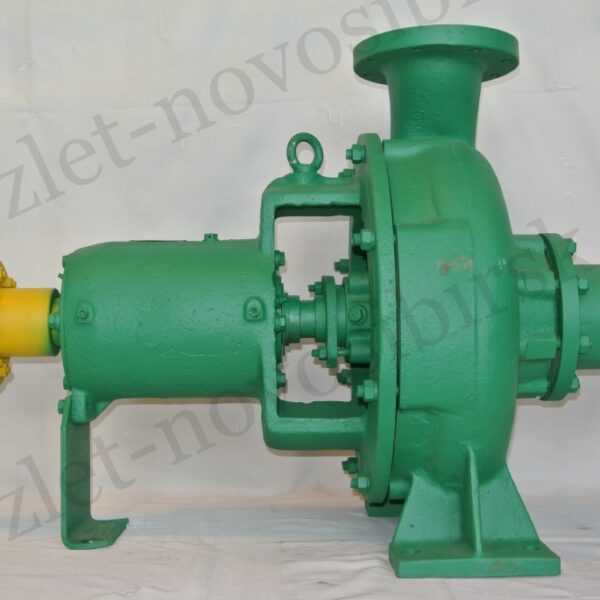

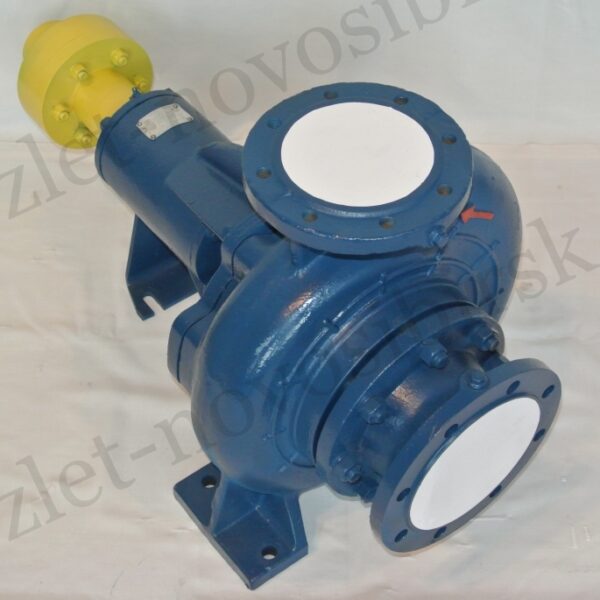

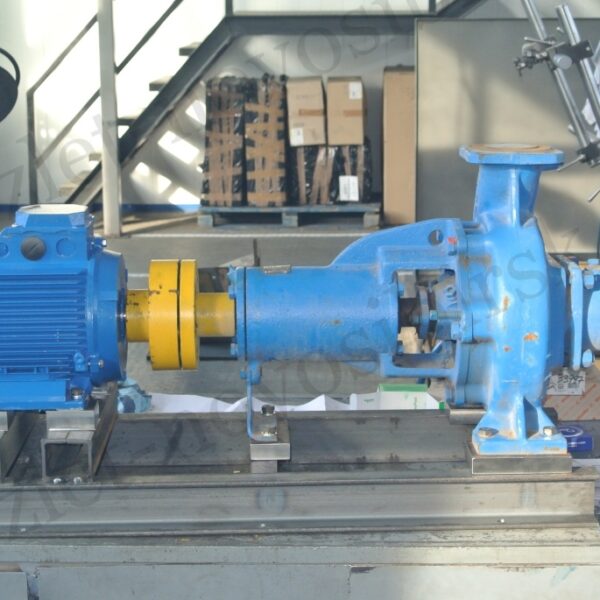

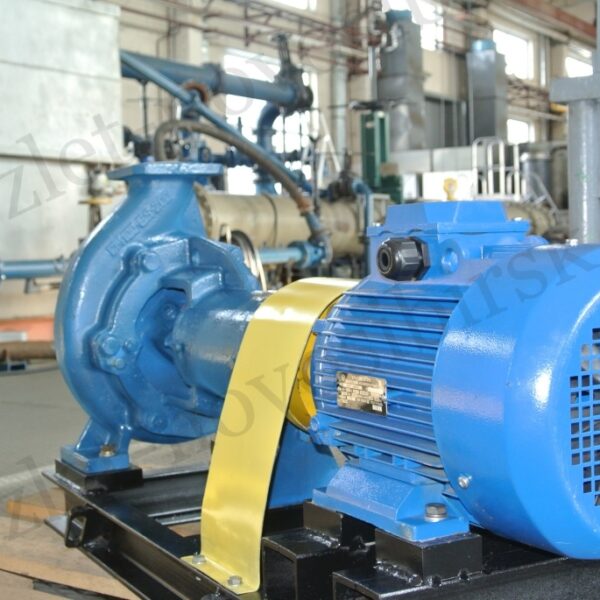

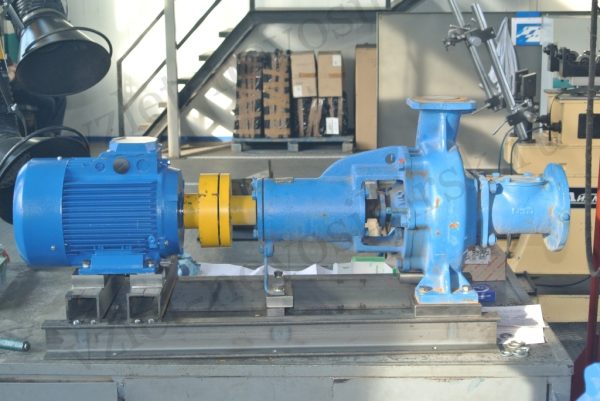

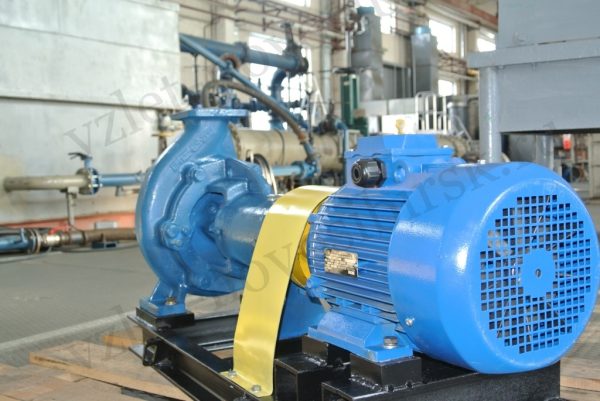

Конструктивно насос СМ относится к консольному, центробежному, горизонтальному типу. Герметизация сальником или торцовая.
Корпус отливается из чугуна с парой патрубков, отводом в форме спиралевидного кольца и лапами опорными.
Подача – осевая, выход – вверх, вертикального направления. Нагнетательный патрубок имеет сечение круглое или квадратное.
В кронштейне, закрепляемом на корпусе насоса, находится пара подшипников радиально-упорных для ротора.
Охлаждение сальника водяное. Вода, которая подаётся под избыточным давлением 0,1-0,15 МПа, выполняет одновременно роль гидрозатвора и смазки. Торцовому этого не нужно.
Кодировка
В номенклатурном обозначении помимо типа указывается следующая информация (в приведённом порядке):
- условные диаметры патрубков и рабочего диска в мм;
- индекс обточки колеса (а или б);
- вид уплотнения – торцевое одинарное (цифра 5) или двойное сальниковое (буквы «СД»);
- оснащённости электродвигателем со взрывозащитой (буква «Е»), у обычного исполнения этой позиции нет;
- индекс числа оборотов: /2 – 48,4 с-1 (2900 мин-1); /4 – 24,2 (1450); /6 – 16,0 (960);
- исполнение климатическое с категорией размещения;
- техусловия производства (ТУ).
Например: СМ 250-200-400б/6-СД-УХЛ4 – агрегат с диаметрами входа 250, выхода – 200 и крыльчатки – 400 мм с числом оборотов 960 в минуту и с обточкой второй, с двойным сальником, для климата умеренного и холодного с размещением в помещении с отоплением и искусственной вентиляцией, оборудованный обычным двигателем (без взрывозащиты).
