  • Частота вращения
    1450 об/мин
    Мощность эл. двигателя
    2,2 кВт
    КПД насоса
    60 %
    Подача
    1,6 м³/ч
    Высота всасывания
    5,0 м
    Давление
    16 кг/м²
    Масса насоса
    15 (17) кг
  • Частота вращения
    1450 об/мин
    Мощность эл. двигателя
    1,5 кВт
    КПД насоса
    60 %
    Подача
    1,6 м³/ч
    Высота всасывания
    5,0 м
    Давление
    16 кг/м²
    Масса насоса
    15 (17) кг
  • Частота вращения
    1450 об/мин
    Мощность эл. двигателя
    2,2 кВт
    КПД насоса
    60 %
    Подача
    1,6 м³/ч
    Высота всасывания
    5,0 м
    Давление
    16 кг/м²
    Масса насоса
    15 (17) кг
  • Частота вращения
    1450 об/мин
    Мощность эл. двигателя
    3,0 кВт
    КПД насоса
    60 %
    Подача
    1,6 м³/ч
    Высота всасывания
    5,0 м
    Давление
    16 кг/м²
    Масса насоса
    15 (17) кг
  • Частота вращения
    1000 об/мин
    Мощность эл. двигателя
    2,2 кВт
    КПД насоса
    56 %
    Подача
    2,5 м³/ч
    Высота всасывания
    5,0 м
    Давление
    6 кг/м²
    Масса насоса
    16 (18) кг
  • Частота вращения
    1000 об/мин
    Мощность эл. двигателя
    2,2 кВт
    КПД насоса
    56 %
    Подача
    2,5 м³/ч
    Высота всасывания
    5,0 м
    Давление
    6 кг/м²
    Масса насоса
    16 (18) кг
  • Частота вращения
    1000 об/мин
    Мощность эл. двигателя
    1,5 кВт
    КПД насоса
    56 %
    Подача
    2,5 м³/ч
    Высота всасывания
    5,0 м
    Давление
    6 кг/м²
    Масса насоса
    16 (18) кг
  • Частота вращения
    1450 об/мин
    Мощность эл. двигателя
    2,2 кВт
    КПД насоса
    56 %
    Подача
    4,0 м³/ч
    Высота всасывания
    5,0 м
    Давление
    4 кг/м²
    Масса насоса
    16 (18) кг

Шестеренчатые насосы


Заполните опросный лист, и мы пришлём вам технико-коммерческое предложение!

Шестеренчатые (шестеренные) насосы способны перекачивать жидкости в широком диапазоне вязкости. Оборудование компактной конструкции позволяет достигать давления до 30 МПа. На нашем сайте вы можете купить модели, которые широко применяются в системах:

  • гидропривода, в том числе мощных, как у бульдозеров;
  • смазки с нагнетанием.

Конструкция и принцип действия шестеренных насосов

Рабочим органом насосов НШ является расположенная в полом корпусе шестерённая пара с взаимным постоянным зацеплением. Шестерёнка на приводном валу – ведущая. Она вращает другую, ведомую.

Перекачиваемая среда проталкивается зубцами в свободном пространстве между ними и стенкой (при зацеплении внешнем) или только между ними (при внутреннем). Одна из реализаций последнего типа – героторная схема. Шестеренный насос на ней применяется в подающей линии бетономешалок.

Начиная с точки расхождения шестерён объём полости по ходу движения зубьев увеличивается. Возникающее вследствие этого разрежение всасывает рабочую среду. Объём растёт до средней точки, далее уменьшается. Возрастающее давление выталкивает перекачиваемое вещество в напорный патрубок. Обратное движение рабочей жидкости предотвращается её же плёнкой в зазорах.

Масляные шестеренчатые насосы НШ

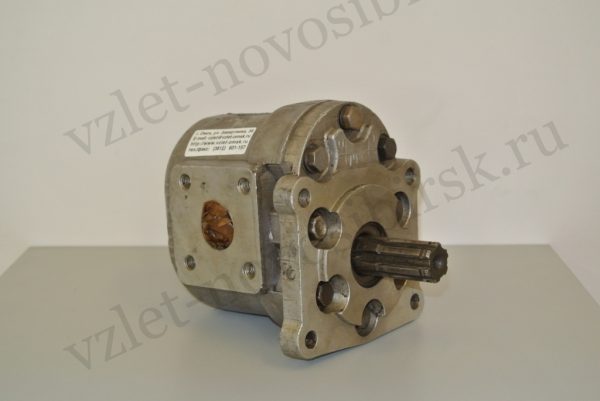

Это типичные представители шестеренчатых насосов. Гидравлическое оборудование типа НШ предназначено для нагнетания минерального масла в гидросистемах тракторных, автомобильных, погрузочных и других мощных технических средств. У ведущего вала конец удлинён для сопряжения с двигателем машины. Крутящее усилие передаётся через шлицевое соединение.

Модификацией оборудования этого типа является серия ШНК с электроприводом. Предназначены они к использованию в кондитерской отрасли для перекачки продуктов с предельными значениями:

  • вязкости – 505 см²/с;
  • плотности – 1450 кг/м³;
  • температуры: нижней – +20°С, верхней – +90˚С.

В перечень такого пищевого сырья входят: жидкий шоколад, патока, сиропы и др. В других сферах шестеренчатый насос НШ применим для перекачивания других вязких материалов вроде мазута. Повышает их текучесть исполнение Р с обогревающей рубашкой.

Разрежения в камере шестерённых гидронасосов НМШ, НШ и других марок недостаточно для самовсасывания. Чтобы оборудование обеспечивало заявленные в техдокументации эксплуатационные параметры, уровень подаваемого продукта должен быть выше входного патрубка на полметра, не меньше.
