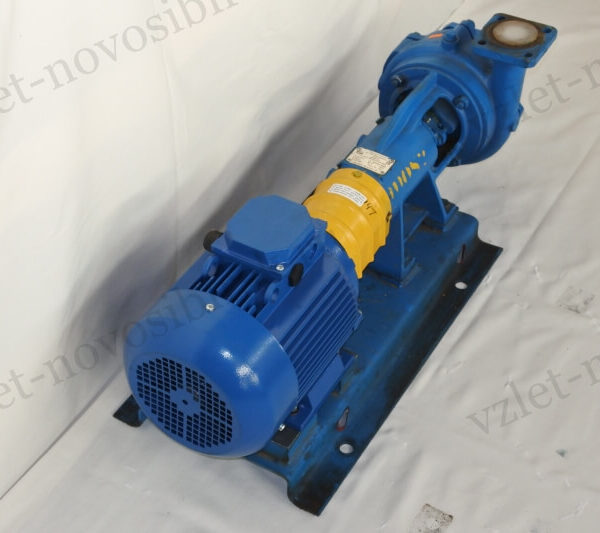

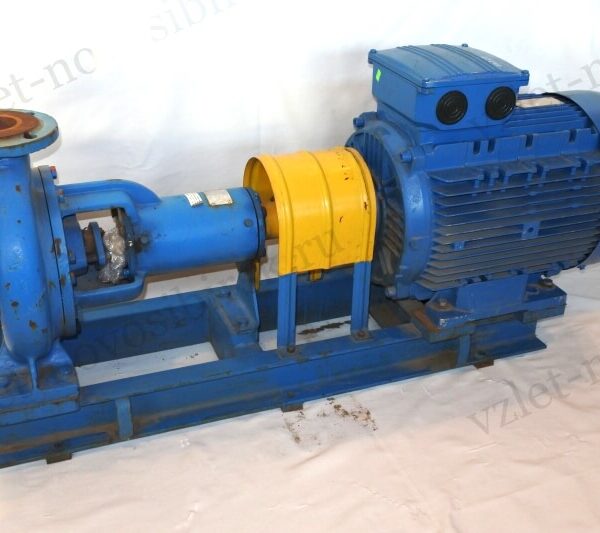

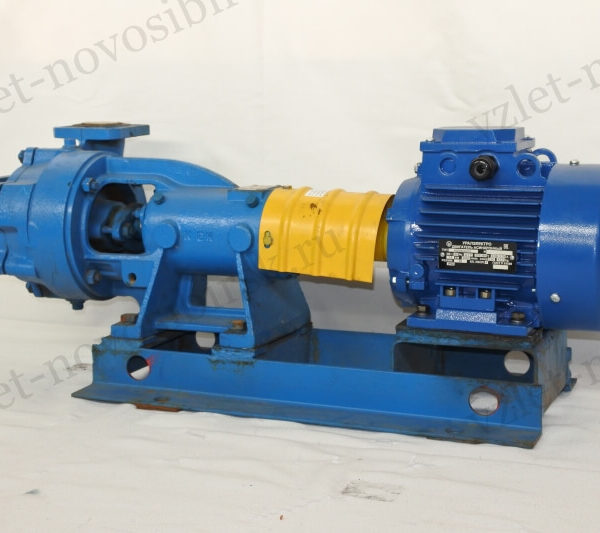

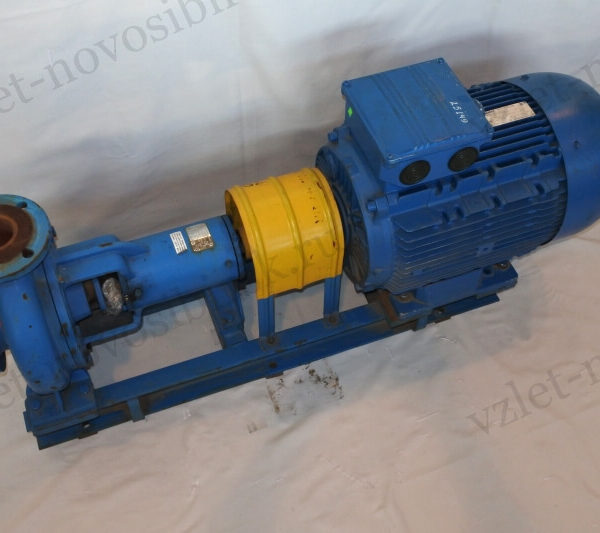

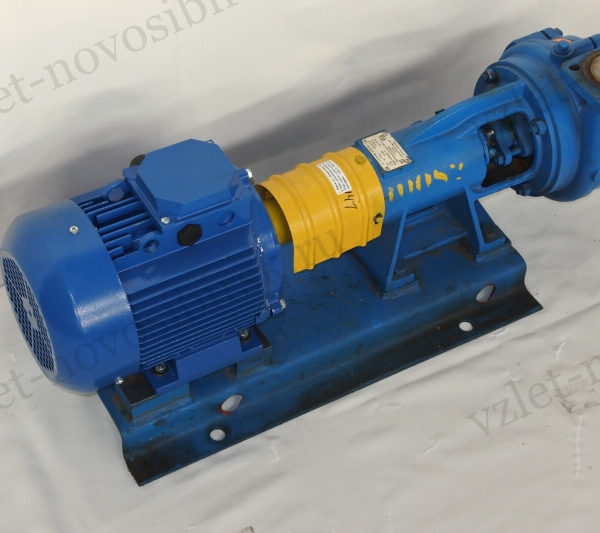

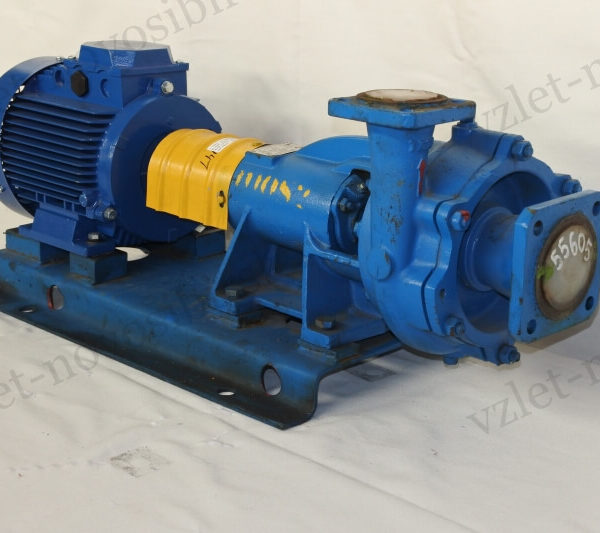

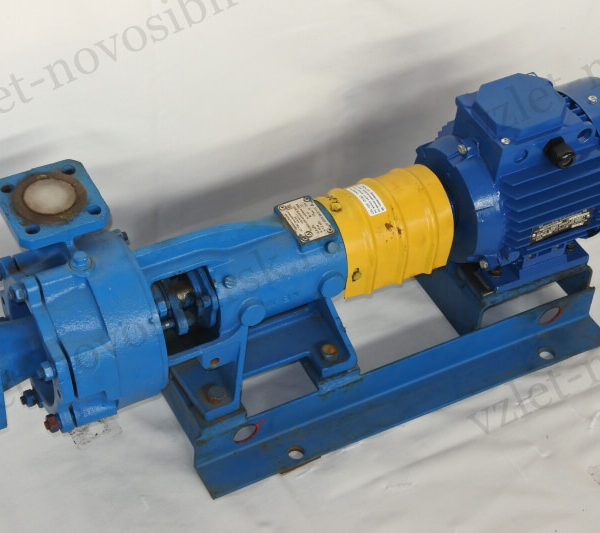

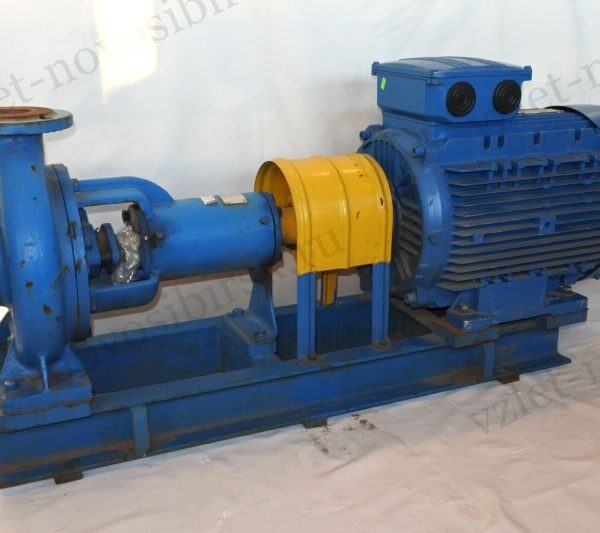

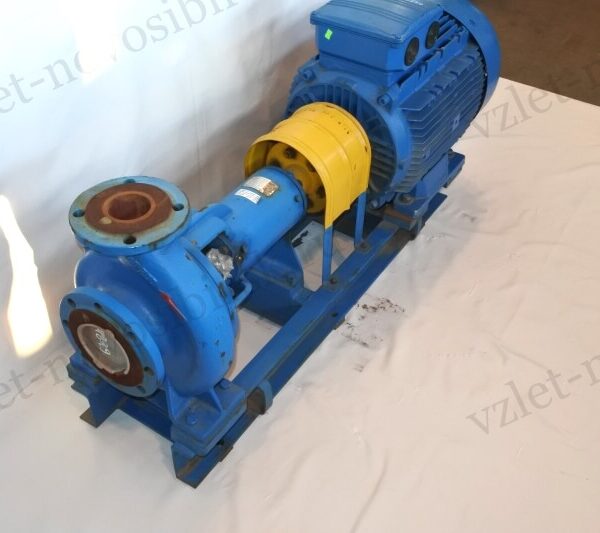

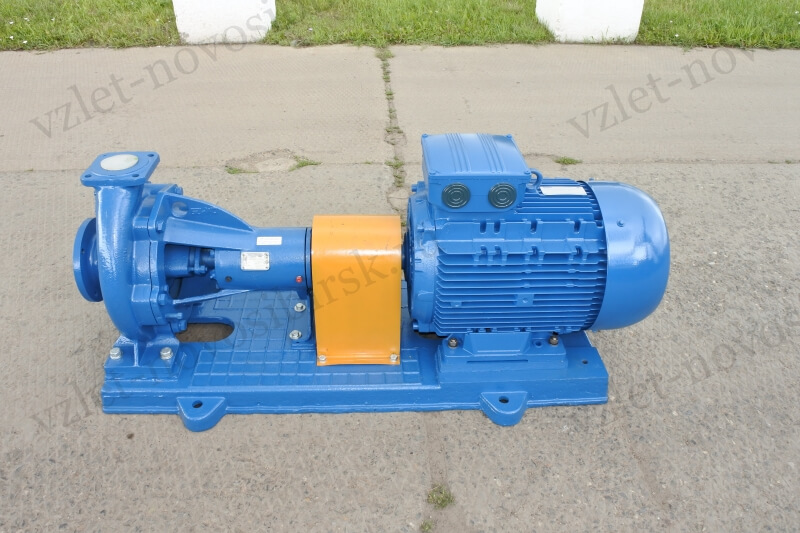

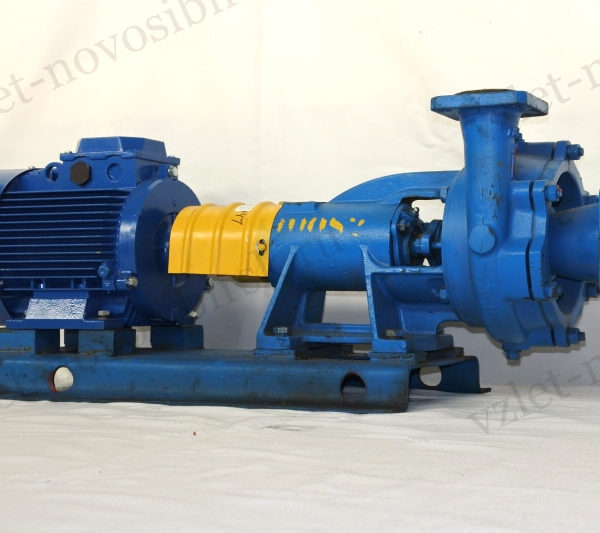

Насосы К (консольные)
-
Описание
Насосы типа К – консольные устройства центробежной конструкции, предназначенные для перекачки воды, горячей и холодной.
Технические характеристики
- Подача – от 3 до 480 м³/час.
- Напор – от 3,5 до 125 м.
- Рабочая среда – вода (не морская) с рН от 6 до 9, с механическими примесями не выше 0,1% по объёму и размером отдельных частиц до 0,21 мм.
- Предельная величина давления на входе – 6 кГс/см².
- Максимальная температура воды: для агрегата с сальниковым уплотнением – 80˚С, с торцовым – 120˚С.
Насосы моделей К можно использовать в качестве повысительных. Изготавливаемые в России агрегаты соответствуют международному стандарту ISO2858-75.
Отличаются высокой износостойкостью проточной части – она изготавливается из серого чугуна. Предназначаются агрегаты к стационарной установке.
Рабочие колёса могут быть обточенными. Варианты обточки – а, б, в, г.
Направление вращения колеса – по часовой стрелке (смотреть следует со стороны электродвигателя). Утечка через сальниковое уплотнение насоса отводится из предусмотренных для этого отверстий.
Кодировка
Пример условного обозначения – К100-65-315б /4-5 УХЛ4:
- К – тип насосного устройства (консольный, центробежный);
- 100 – диаметр всасывающего патрубка (условный) в мм;
- 65 – диаметр напорного патрубка (условный) в мм;
- 315 – диаметр рабочего колеса номинальный (по стандарту ISO2858-75) в мм;
- б – обточка рабочего колеса (вторая);
- /4 – частота вращения вала рабочего колеса 1450 об/мин.
- 5 – торцовое уплотнение одинарное;
- УХЛ4 – исполнение для умеренного и холодного климата с 4-й категорией размещения (в закрытом помещении, оборудованном искусственной вентиляцией).
Консольные насосы К – изделия высочайшего качества, поскольку они изготавливаются на современном высокотехнологичном оборудовании. Это насосы массового производства, поэтому относятся к изделиям нижней ценовой категории, доступных широкому кругу потребителей.
