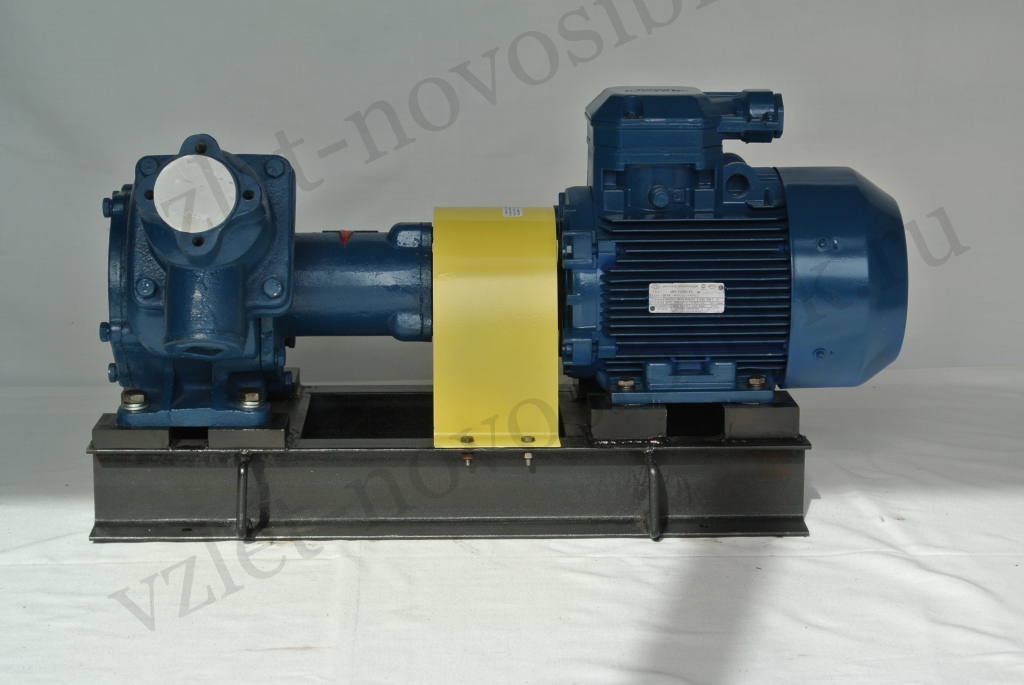

Насосы СЦЛ-00А

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы СЦЛ-00А предназначаются для перекачивания, в первую очередь, жидких нефтепродуктов. Используются как оснастка автоцистерн.

Установленные на транспортных средствах приводятся в действие от их мотора. Стационарные экземпляры оснащаются взрывобезопасными электродвигателями

Технические параметры

  • Производительность – 28,8 м³/час (480 л /мин или 6 л/сек);
  • Высота: подъёма – до 30 м, самовсасывания – до 4,5 м;
  • Электромотор: потребляемая мощность – 5 кВт, скорость – 1600 об/мин;
  • Минимальный КПД – 35%;
  • Размеры (Д×Ш×В) в мм – 400×420×320;
  • Вес – 62 кг.

Совет! Насосы изготавливаются левого и правого вращения. Прежде чем приобретать изделие, узнайте направление, в котором вращается вал отбора мощности на намеченном к оснащению техническом средстве.

Устройство

Конструкция двухступенчатая. Входная ступень работает по центробежному принципу, выходная – по вихревому. Оба колеса смонтированы на одном валу, который у электродвигателя должен быть консольным. К ВОМ же техсредства присоединяют через редуктор. Опора ротора – шариковые подшипники, запрессованные в кронштейн.

Корпус отлит с полостями рабочей и подшипниковой. Они изолированы друг от друга резиновой манжетой. Выход вала наружу уплотнён ею же либо торцовым уплотнителем. Смазка подшипников – консистентная.

Рабочая часть насоса СЦЛ-00А монтируется на опорную плиту корпуса с отклонением патрубка на 25° от вертикали. Сверху установлен колпак с воздуховодом под ним, необходимым на стадии самовсасывания. Там же расположен прижатый пружиной перепускной клапан. Чтобы получить к нему доступ для его проверки и регулировки, нужно отвернуть заглушку нагнетательного патрубка.

Изделие поставляется в готовом к запуску виде. Рекомендуется внести в заказ перечень быстроизнашивающихся и других запчастей.

Пуск

Запускается насос освобождённым от консервантов и промытым.

Далее должна происходить следующая строгая последовательность действий:

  1. Размещение всасывающего трубопровода в резервуаре с подлежащей перекачке жидкостью.
  2. Наполнение полостей оборудования этой же средой.
  3. Закрытие выходного вентиля.
  4. Включение привода.
  5. Открытие вентиля при опускании входного давления до 45 кг/см².

Внимание! В перекачиваемой среде наличие абразивного содержимого должно быть исключено.
