Пластинчато-роторные вакуумные насосы УВД


Заполните опросный лист, и мы пришлём вам технико-коммерческое предложение!

Наш завод «Взлет» изготавливает агрегаты на базе пластинчато-роторных вакуумных насосов УВД по техническому заданию заказчика. Мы предлагаем купить агрегаты для создания вакуума и перекачки молока в доильных аппаратах. Они также широко применяются для перемещения других жидкостей под вакуумметрическим давлением до 50 кПа.

Технические данные

  • Производительность – до 1,0 куб. м. в минуту.
  • Диаметры:
    • условные отверстий, впускного и выпускного – 10 мм;
    • выходного конца вала – 28 мм.
  • Масса – 48 кг (модель 10.000) и 41,5 кг (20.000).
  • Мощность – 4 кВт.
  • Минимальный ресурс – 14 000 часов.

Типоисполнения роторных вакуумных насосов

Модельный ряд роторных вакуумных насосов УВД для молочных ферм содержит всего 2 экземпляра: 10.000 и 20.000 с одинаковым быстродействием. Последний имеет принудительное воздушное охлаждение и компактней.

Предназначены для эксплуатации в умеренном климате, в температурном диапазоне от -10 до +45°C не выше 1 км над уровнем моря.

Конструкция и принцип действия

Оборудование относится к роторно-пластинчатым вакуумным устройствам — рабочая жидкость перекачивается за счет создаваемого вакуума. В цилиндрический корпус помещено рабочее колесо с четырьмя пазами, в которых свободно ходят лопатки из текстолита. Центр ротора смещён относительно оси корпуса так, чтобы между ними оставался минимальный зазор. По обе стороны от этой линии расположены отверстия – всасывания и нагнетания.

Внутреннее пространство разделяется лопастями на сектора с переменным объёмом. При удалении их от входного патрубка объём увеличивается, и перекачиваемая среда всасывается. Далее происходит обратный процесс, и жидкость под действием лопаток выжимается в напорный канал.

Система смазки пластинчато-роторных насосов

Все зазоры смазываются техническим маслом, которое обеспечивает их герметичность, достаточную для предотвращения в них противотока. Пластинчато-роторные вакуумные насосы комплектуются маслёнкой фитильного типа, устанавливаемой на кронштейне. Её конструкция способствует равномерности и непрерывности подачи смазки к поверхностям трения, в том числе в подшипниковые узлы.

Маслёнку составляют стакан на 600 мл и чашка. Стакан является накопительной ёмкостью с делениями для контроля расхода, чашка – распределяющей с двумя камерами и штуцерами. Камеры закрываются пробками с глазками для фитилей. К штуцерам присоединяются шланги, желательно прозрачные для визуального слежения за поступлением смазки в насос.

Пластинчато-роторный вакуумный насос УВД изготавливается по индивидуальным параметрам. Вам нужно заполнить опросный лист, где указать все известные технические характеристики. Мы сделаем проект (чертёж) насосного оборудования, рассчитаем его стоимость и срок изготовления. Поэтому до заполнения опросного листа стоимость вакуумной техники не известна.

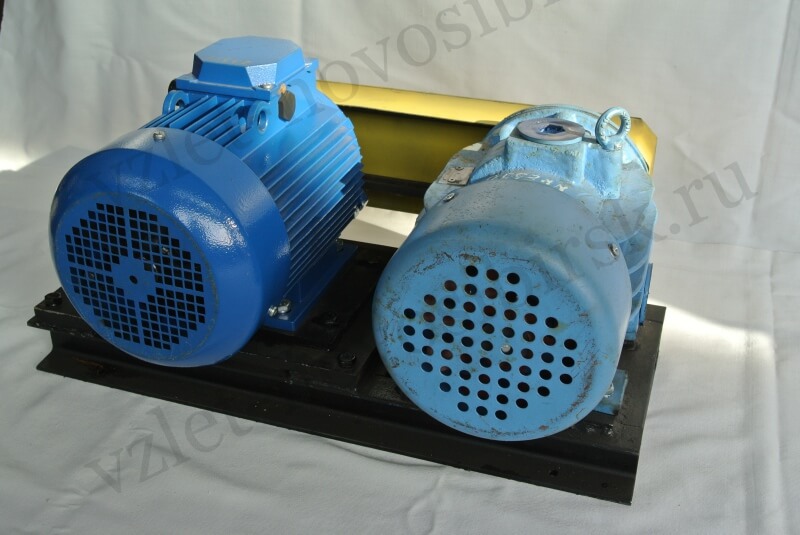

Фото
