Водокольцевой вакуумный насос ВВН

Водокольцевой вакуумный насос ВВН используется в высоковакуумных установках для создания предварительного разрежения. Агрегат нашел применение в газовой, целлюлозно-бумажной, химической, пищевой промышленности, а также в сельхозпроизводстве.

ОДО «Предприятие «Взлет» изготавливает и предлагает купить водокольцевые вакуумные насосы с техническими характеристиками, указанными ниже. Также мы можем спроектировать и изготовить оборудование по вашим техническим требованиям.

Основные технические параметры

• Номинальная производительность — 0,026 м³/с.
• Расход воды — до 0,083 дм³/с.
• Удельная мощность — не выше 4,4 кВт/м³ в минуту.
• Частота вращения — 1500 об./мин.

Комплектность изделия

Насос вакуумный водокольцевой ВВН поставляется в следующем составе:

• Насосный агрегат, собранный на раме на валу электродвигателя.
• Эксплуатационная документация на насос и электрооборудование.
• Запасные, монтажные части и контрольно-измерительные приборы.

Устройство водокольцевого вакуумного насоса

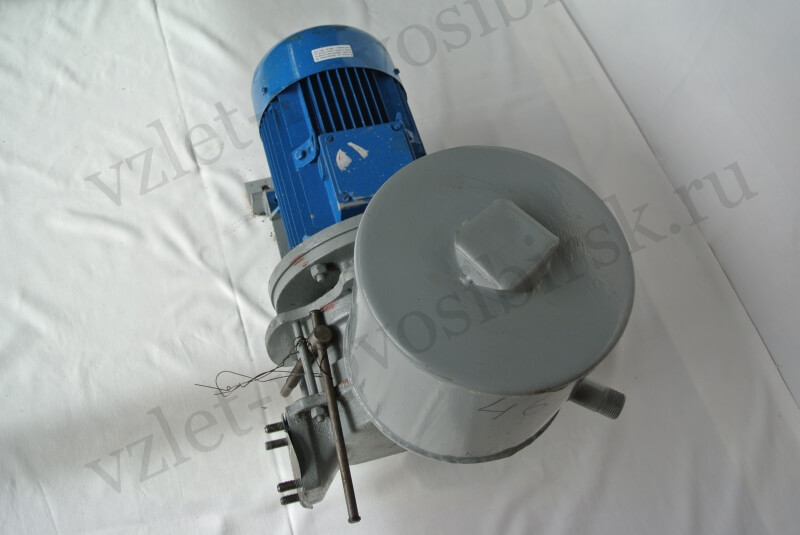

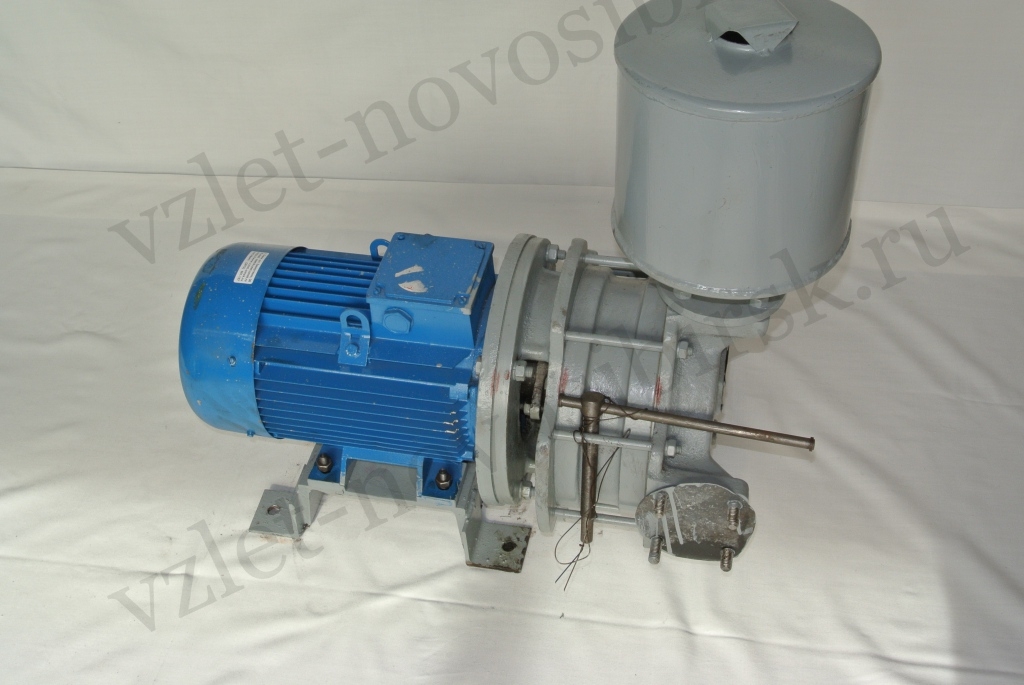

Электронасос ВВН представляет собой моноблок, состоящий из фланцевого электропривода на раме и непосредственно водокольцевого вакуумного насоса.

Насосная часть имеет: рабочее колесо, цилиндр, корпус и фонарь, с помощью которого цилиндр крепится к фланцу двигателя эксцентрично относительно оси. Цилиндр и корпус шпильками присоединяются к фонарному фланцу. Рабочее колесо насажено на вал электропривода на шпонке. Колесная ступица в фонаре уплотнена сальниковой набивкой.

Корпус водокольцевого насоса ВВН разделен на две полости центральным ребром. Полости переходят в нагнетательный и всасывающий патрубки. Для подвода воды из магистрали предусмотрено сквозное отверстие с резьбой в центральной части корпуса. В процессе эксплуатации вода заполняет зазор между торцом корпуса и колеса, питает водяное кольцо, а также охлаждает сальник и создает гидравлический затвор.

Принцип работы

Вакуумный насос типа ВВН для создания вакуума — агрегат простого действия с осевым нагнетанием и боковым всасыванием. Принцип работы данной гидравлической машины основан на изменении объема рабочего пространства, что приводит к механическому всасыванию и выталкиванию газа.

Эксцентрично смонтированное колесо вращается в цилиндре в направлении, обозначенном стрелкой. Рабочая полость образована втулкой ротора, водяным кольцом и корпусом. Лопатки рабочего колеса делят ее на отдельные отсеки.

При запуске насоса центробежная сила отбрасывает воду от втулки к корпусу, происходит увеличение объема ячеек со стороны всасывающего окна, вследствие чего газ всасывается внутрь. Затем все происходит в обратном порядке – ячейки сжимаются и газ выталкивается через нагнетательное отверстие.

Поддержание постоянного объема водяного кольца и охлаждение деталей, нагреваемых за счет трения поверхностей и сжатия газа, достигается непрерывной циркуляцией чистой воды без механических примесей. Вода подводится к центральному отверстию в корпусе водокольцевого вакуумного насоса.

Направление вращения вала — против часовой стрелки (левое), обозначено красной стрелкой на корпусе. Недопустимо противоположное (правое) вращение.

Монтаж, подготовка к работе

Электрический водокольцевой насос ВВН монтируется на заранее подготовленное основание согласно строительным нормам. Фундамент должен опираться на горизонтальную плиту, предусматривающую крепление фундаментными болтами. Трубопроводные фланцевые соединения надежно уплотняются прокладками, особенно всасывающий трубопровод.

Перед пуском вакуумной техники необходимо проверить:

• Надежность заземления привода и пусковой аппаратуры.
• Достаточность затяжки всех болтов и гаек агрегата и трубопроводов.
• Направление вращения двигателя посредством кратковременного пробного запуска.
• Свободный ход вала электродвигателя, провернув его за вентилятор при снятом кожухе.

Порядок пуска насоса в работу

Пуск водокольцевого вакуумного насоса производится в следующей очередности:

• Закрыть задвижку на всасывающем трубопроводе.
• Запустить электрический двигатель.
• Открыть вентиль на магистрали подвода воды.
• Открыть кран на всасывающем трубопроводе.
• Произвести регулировку подачи воды вентилем.
