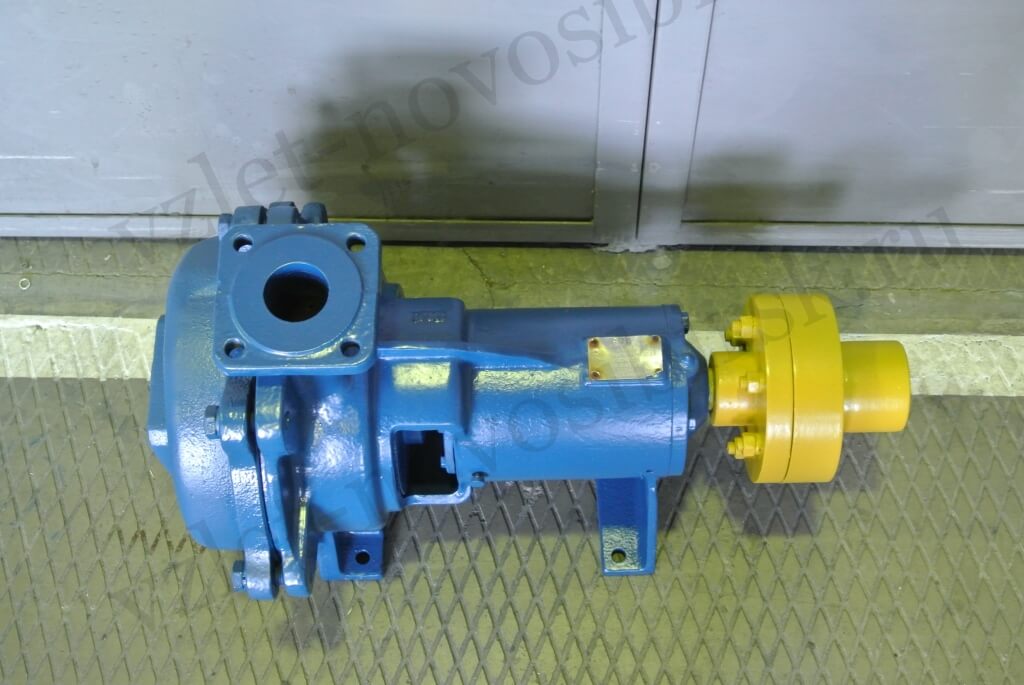

Насосы ЦВК – двухступенчатые консольные агрегаты для чистой воды и нейтральных жидкостей.

Применение

Рекомендуются к использованию в качестве насосов:

• питающих котельное оборудование на маломощных теплостанциях;
• циркуляционных в системах отопления и теплоснабжения на предприятиях ЖКХ;
• поддерживающих давление в водопроводных сетях.

Рабочая среда

Максимальные значения параметров:

• плотности – 1200 кг/м³;
• кинематической вязкости – 36×10-6 м²/с (36сСт);
• температуры – +105°С (минимальная – -15°С);
• массового содержания механических включений – 0,01%;
• размера твёрдых частиц – 0,05 мм.

Устройство

Эти центробежно-вихревые насосы имеют две последовательно расположенных ступени нагнетания. Первая является низконапорной со центробежной конструкцией, вторая – высоконапорной с вихревой. Наличие центробежной секции позволяет следующей работать на высокой скорости без кавитации.

Первое колесо зафиксировано на оси жёстко, второе в плавающем состоянии с возможностью перемещения по оси. Канал между секциями находится в крышке корпуса. В вихревой части ротор разгружен от радиальных сил камерами с перемычками, служащими заодно и препятствием для обратного движения воды.

Вал насоса опирается на пару шарикоподшипников в расточках корпуса. Герметизация при помощи торцового уплотнения. Жидкость из полости при останове сливается через специальные отверстия в крышке и корпусе.

Привод агрегата на общей фундаментной плите или раме – от электродвигателя. Валы соединены втулочно-пальцевой центробежной муфтой.

Кодировка

Условное обозначение короткое и содержит самую главную информацию об изделии.

Например: Насос ЦВК 6,3/160-Е У3.1 – агрегат с подачей 6,3 л/с, напором 160 м, оснащённый взрывобезопасным двигателем (Е) и предназначенный для работы в умеренном климате в помещении с естественной вентиляцией.

Существует три модели данной марки: 4/115, 5/125 и 6,3/160 с электродвигателями мощностью 18; 21 и 29 кВт. КПД – 40%. Скорость вращения вала – 3000 об/мин.

Детали проточной части выполнены из чугуна, вихревой диск – из стали 20Х13Л.

Долговечность

• Наработка в тыс. часов: на отказ – 4000, до списания – 20000.
• Срок службы – 8 лет.
