Требования к помещению насосной станции пожаротушения

Насосные станции пожаротушения (ПНС) — сооружения, к которым предъявляются особые требования. Они распространяются на выбор самого оборудования, обеспечения его надежного снабжения энергией, водой, и на помещение, в котором установлен комплекс. Соблюдение правил позволяет гарантировать надежность и постоянную готовность ПНС к работе.

В статье собраны основные требования к помещению насосной станции пожаротушения, приведенные в нормативных документах.

Особенности пожарных насосных станций

Основная задача этого вида комплексов — обеспечить запуск агрегатов и выдать значительный поток воды за короткое время, не более 1 минуты. Активировать оборудование можно вручную, с помощью рубильника на панели шкафа управления. При установке в современных зданиях и сооружениях часто используют системы пожаротушения с автоматическим режимом запуска.

В этом случае насосы включаются в работу по команде автоматики. Например, по срабатыванию противопожарной сигнализации. Вода направляется к точкам подключения брандспойтов и в спринклерные оросители — разбрызгиватели, установленные под потолком производственного цеха, склада. Все это призвано уменьшить время задержки между обнаружением возгорания и принятием мер по его тушению.

Особенностями пожарных насосных станций являются:

• Установка производительных пожарных насосов. Их в составе комплекса может быть от 2 до 6 штук. При этом для увеличения производительности они могут активироваться одновременно. Пункт 6.10.8 Приказа 628 МЧС устанавливает максимальное время, необходимое для выхода агрегатов на рабочий режим не более 1 минуты. Быстрее — лучше.

• Четко обозначенные элементы управления оборудованием и индикаторы, позволяющие установить работоспособность системы при осмотре. Даже незнакомый со схемой работы станции человек должен без труда найти рубильник, отвечающий за запуск ее в работу.

• Возможность подключения альтернативного источника водоснабжения — дополнительного водопитателя. Если единственной питающей сетью для ПНС выбран водопровод, в случае возникновения пожара срабатывание системы будет зависеть от поставщика воды и состояния трубопроводов. Установка автономной накопительной емкости с минимальным для начала борьбы с огнем объемом увеличивает надежность станции.

Дополнительным источником для пожарной насосной станции могут выступать и открытые водоемы — при условии возможности забора чистой воды. Загрязнения и ил могут нарушить работу спринклерных оросителей и других элементов системы пожаротушения. При отсутствии открытого водоема питание станции можно осуществлять от скважины.

Относительно порядка выбора моделей оборудования, типов агрегатов, порядка расчета их количества в системе указания содержатся в Приказе МЧС 628. В частности, документ устанавливает возможность использования погружных насосов. Оговаривает применение электрических агрегатов и оборудованных силовыми установками, работающими на жидком топливе.

Практика эксплуатации ПНС показывает эффективность использования промышленных центробежных насосов для воды с поверхностным способом монтажа. Они удобны с точки зрения обслуживания и лучше подходят, когда основным источником выступает водопровод. Что свойственно для большинства объектов, расположенных в городской черте.

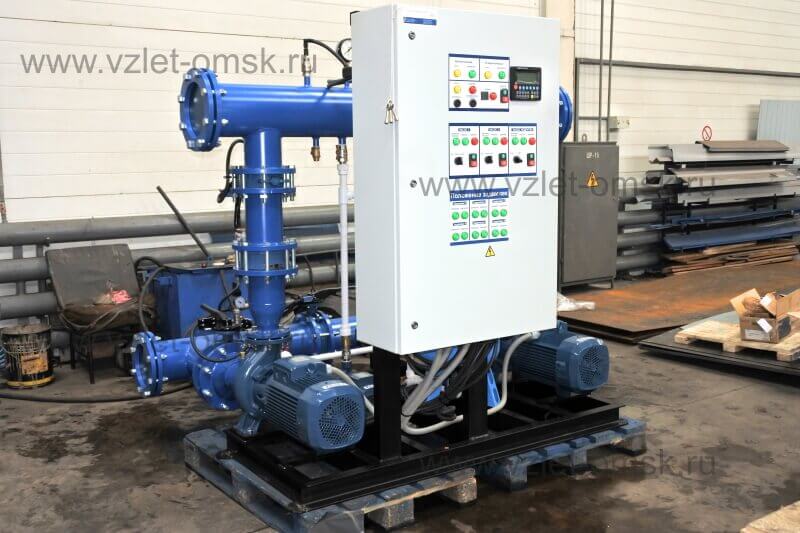

В пункте 6.10.3 указывается необходимость установки резервных насосов и автоматическое включение его в работу при выходе из строя основного. Это реализуется с помощью специально подготовленного шкафа управления.

В качестве меры по обеспечению достаточного количества воды для подачи в систему пожаротушения Приказом МЧС предписывается установка автоматики для отключения на время работы ПНС иных насосов и потребителей, если они запитаны от того же источника и не имеют отношения к борьбе с пожаром.

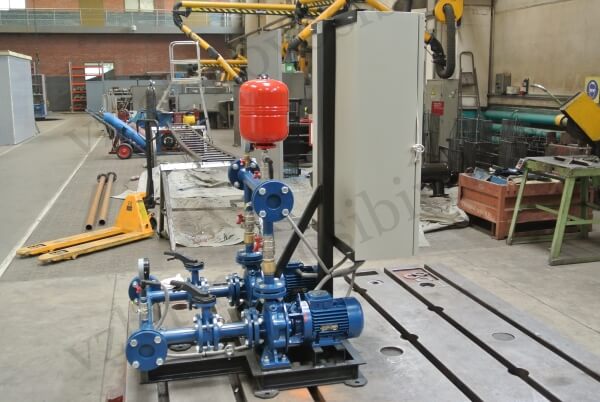

Инженеры завода «Взлет» занимаются проектированием и изготовлением пожарных насосных станций для предприятий, коммерческих зданий, детских учреждений и спортивных сооружений.

Требования к помещению

Для расчета конструкции существуют своды правил — СП на насосные станции пожаротушения, нормы их проектирования. В частности, подробное описание содержится в СП 485.1311500.2020. Этот документ содержит указания по работе автоматических систем пожаротушения, частью которых являются и ПНС. Документ описывает способы взаимодействия между элементами, порядок проверки работоспособности и прочее.

В этом же своде правил можно найти ответы на вопросы необходимости установки дополнительных элементов, повышающих эффективность работы противопожарной системы. Например, надо ли устанавливать компенсаторы на станции пожаротушения. В документе приводятся правила расчета диаметра этих элементов.

Ниже приводятся требования к выбору и оснащению помещения для установки пожарной насосной станции. Они сформулированы в Приказе МЧС 628. В части выбора места для установки насосного оборудования пункт 6.10.9 настоящего документа предусматривает три варианта:

• Монтаж насосной станции пожаротушения в отдельно стоящем здании. При этом огнестойкость должна быть не ниже IV класса. Отметим, что размещение в отдельном здании позволяет гарантировать работу насосных агрегатов даже при значительном масштабе пожара на защищаемом сооружении. Позволяет обеспечить доступ персонала даже в условиях значительного задымления.

• Монтаж станции в пристройках. Такой способ размещения выбирается при отсутствии возможности установки в отдельном здании. Пристройка должна иметь отдельный вход с улицы, чтобы обеспечить доступ к оборудованию и эвакуацию персонала в случае пожара в защищаемом сооружении.

• Внутри защищаемого здания. При этом располагаться пожарная насосная станция может не выше первого этажа. Ее можно разместить в цоколе, подвале. Но при условии наличия отдельного выхода на улицу.

Отдельно оговаривается установка пожарной насосной станции в многоэтажных зданиях. В зависимости от этажности их может устанавливаться несколько. Каждая располагается на промежуточных техническом этаже, называемых в Приказе полуэтажами. Это указано в примечании к пункту 6.10.9.

В случаях установки ПНС в самом здании или пристройке пункт 6.10.11 предписывает наличие противопожарных стен типа 1. Также должны быть предусмотрены перекрытия с устойчивостью к пожару типа 2.

Отметим, что установка станции в отдельном павильоне имеет еще одно важное преимущество. Ее можно задействовать при тушении пожара на нескольких рядом расположенных объектах, что удобно на производственных и складских площадках, в мастерских.

Размеры помещения

Высота помещения станции пожаротушения не оговаривается. При установке в отдельном здании и пристройке она выбирается исходя из размеров элементов оборудования. Имеющийся запас по высоте потолка/кровли должен обеспечивать удобство обслуживания агрегатов, трубной и кабельной обвязки. При монтаже внутри обслуживаемого здания этот параметр изменить сложно. Но можно изменить компоновку самой станции, чтобы она соответствовала высоте потолков.

Относительно площади помещения под установку насосной станции пожаротушения предписываются следующие условия:

• Ширина проходов, оставленных между агрегатами и узлами комплекса, не должна быть менее 0,5 м. Это позволит персоналу перемещаться по машинному зданию и выполнять операции по обслуживанию.

• Расстояние от агрегата до стены должно составлять не менее 0,7-1 метр, в зависимости от расположения помещения. Это позволит провести процедуру обслуживания и ремонта электронасосов.

• Непосредственно перед шкафом управления должно быть свободное пространство не менее 2 метров.

Расстояние от пола до места установки агрегатов должно составлять не менее 0,5 м. Это позволяет исключить подтопление электромоторов оборудования при аварийном сбросе воды. Также предусматривают выход в канализацию или на улицу. Через них вода самотеком должна свободно уходить из машинного зала. Для этого пол рекомендуется делать с уклоном к месту вывода водостока.

Организация дренажной системы

Пункт 6.10.22 Приказа формулирует требования по организации дренажной системы в случаях, когда машинный зал ПНС располагается ниже уровня земли. Например, при установке в цокольном помещении. В этом случае вода из машинного зала может быть удалена только принудительным способом с помощью дренажных насосов. Согласно пункту 6.10.23 их должно быть не менее двух. И оба должны иметь надежное электроснабжение по I категории.

Требования к установке патрубков

При установке в пристройке и отдельном павильоне предусматривается установка выходящих вне помещения патрубков с диаметром не менее DN 80. В нормальном положении они закрываются крышками. На каждой устанавливается пломба. При прибытии бригады пожарных на объект к этим патрубкам подключаются рукава брандспойтов и мобильные машины пожаротушения.

Выбор места установки внешних патрубков обуславливается удобством подъезда пожарного автомобиля. Также уделяется внимание обозначению их расположения на стене для быстрого обнаружения пожарным расчетом.

Условия в помещении

Относительно температуры и влажности воздуха пункт 6.10.12 предписывает поддержание:

• Температуры не выше +35 °C. Но при этом не ниже +5 °C, чтобы исключить вероятность замерзания воды в трубопроводах и накопительных емкостях.

• Влажность — не выше 80%. Измерение проводится при температуре +25 °C.

Таким образом, для круглогодичной эксплуатации в отдельном здании и пристройке необходимо организовать систему отопления. Также обеспечить возможность циркуляции воздуха для удаления лишней влаги.

Независимо от выбора способа установки: в здании или отдельном павильоне, должно быть предусмотрено освещение машинного зала. В нормальном режиме эксплуатации оно используется для удобства обслуживания оборудования. В случае аварии активируется аварийное освещение. Пункт 6.10.13 предписывает учитывать при его организации указания СП 52.13330.

При размещении ПНС в здании над входом в помещение должно быть установлено световое табло. Оно включается в систему аварийного освещения объекта и сообщает, что внутри находится насосная станция. Это позволит персоналу, задействованному в пожаротушении, быстрее ориентироваться в условиях задымления.

Средства связи

Для обеспечения синхронизации действий оператора с ответственным за пожарную безопасность здания в помещении предусматривается установка средств связи. Это может быть надежная телефонная линия. При ее отсутствии организуется прямая связь с пожарным постом.

С точки зрения подводимых к помещению, где установлена пожарная насосная станция, коммутационных линий выделяют три требования:

• Помещение должно иметь надежное электроснабжение. Не ниже I категории. При необходимости устанавливаются блоки АВР для автоматического переключения агрегатов и шкафа управления на резервную линию.

• Подача воды в помещение в части степени обеспеченности должна соответствовать II категории. Для уточнения деталей приказ ссылается на свод правил СП 8.13130.

• Телефонная линия. Необходима для организации надежной связи с постом пожарной охраны.

Питание резервных насосов

Стоит отметить, что для обеспечения надежной работы станции пожаротушения при нарушении подачи электроэнергии пункт 6.10.7 Приказа рекомендует комбинировать агрегаты с разным типом силовой установки. Если основной насос электрический, резервным для него выбирают с дизельным/бензиновым двигателем.

При этом с учетом противопожарного назначения помещения емкости с топливом хранятся в отдельной камере с пределом огнестойкости REI 150 и более. Объем запаса ограничен 250 л для бензина и 500 л для дизеля.

Исключение составляет ситуация, когда ПНС размещают в цоколе или подвальном этаже. Организовать отвод выхлопных газов от насосов с бензиновой установкой сложно. Альтернативный вариант — организация резервной линии питания от генератора. В этом случае к павильону ПВС будет подходить две линии питания. Одна основная — от электросети, вторая — резервная, от генератора. Организация системы автоматического переключения на резерв — ответственность службы главного электрика предприятия.

Автор статьи: Александр Шихов
