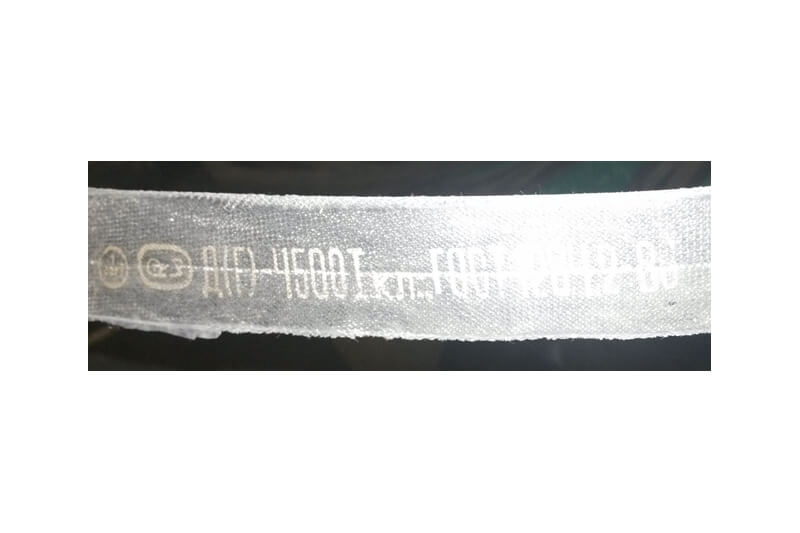

Ремень клиновой D(Г) – 4500 ГОСТ 1284-89

Ширина большего основани
32 мм
Высота ремня номинальная
19.0 (20) мм
Предельное отклонение высоты ремня
+0.6/-0.6 мм
Расчетная ширина номинальная
27.0 мм
Предельное отклонение расчетной ширины
+0.9/-0.6
Угол клина (пред. отклонение +-1°)
40°

remen klinovoj harakteristiki

D(Г) - сечение

4500 - номинальная расчетная длина ремня

W - ширина большего основания

Wр - расчётная ширина

T - высота ремня

α - угол клина
