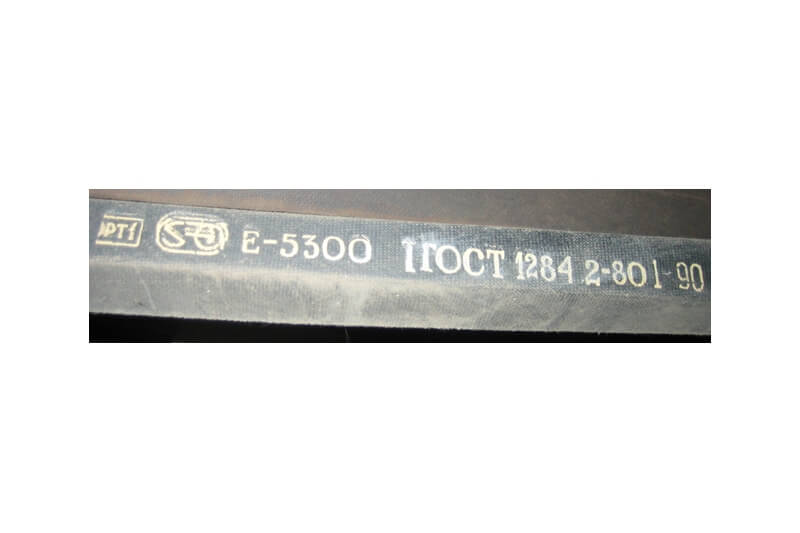

Ремень клиновой Е(Д) – 5300 ГОСТ 1284-89

Ширина большего основани
32 мм
Высота ремня номинальная
23.5(25) мм
Предельное отклонение высоты ремня
+0.7/-0.7 мм
Расчетная ширина номинальная
32.0 мм
Предельное отклонение расчетной ширины
+1.0/-0.7 мм
Угол клина (пред. отклонение +-1°)
40°

remen klinovoj harakteristiki

Е(Д) - сечение

5300 - номинальная расчетная длина ремня

W - ширина большего основания

Wр - расчётная ширина

T - высота ремня

α - угол клина
