Канализационные насосные станции (КНС)

Чтобы получить технико-коммерческое предложение заполните опросный лист (откроется в новой вкладке браузера) или скачайте в формате .doc, заполните и пришлите на электронную почту zakaz@vzlet-novosibirsk.ru

Наш завод «Взлёт» изготавливает канализационные насосные станции (КНС), предназначенные для перекачивания промышленных и хозяйственно-бытовых сточных вод. Это оборудование устанавливается там, где невозможна или нецелесообразна организация самотечных линий. Например, на участках с перепадом рельефа местности или на отдаленных от существующей канализационной сети объектах.

Комплектная насосная станция изготавливается и полностью укомплектовывается в заводских условиях. Работает в автоматическом режиме.

КНС: Что это и как работает?

КНС – это насосная станция, задача которой заключается в сборе и транспортировке бытовых, промышленных или ливневых сточных вод к очистным сооружениям или точкам сброса, расположенным выше по уровню или на значительном расстоянии. В условиях городской застройки, промышленных зон, коттеджных поселков или крупных логистических центров, где перепады рельефа не позволяют организовать самотечную канализацию, фекальная станция становится незаменимым элементом инфраструктуры.

Отличительной особенностью промышленной канализационной насосной станции является надежность насосного оборудования и ее способность справляться с большими объемами агрессивных стоков, содержащих твердые включения, жиры, химические примеси. В отличие от бытовых насосных установок, оборудование КНС для промышленных нужд проектируется и изготавливается с учетом повышенных нагрузок, высоких требований к надежности и долговечности, а также специфических условий эксплуатации, включая риск образования взрывоопасных сред.

Конструкция КНС

Основными составляющими КНС являются:

• погружные насосы;
• приемный резервуар;
• система автоматизации.

Обеспечивающие функционирование элементы находятся в шкафу управления. Включать и выключать насосные агрегаты станции можно также вручную.

Схема КНС и ее основные компоненты

Типовая схема КНС включает в себя несколько ключевых элементов, каждый из которых играет свою роль в обеспечении ее эффективной работы:

Корпус КНС:

Обычно представляет собой цилиндрическую емкость стеклопластиковую, стальную со специальным покрытием или из другого коррозионностойкого материала, устанавливаемую под землей. Изготовление КНС из стали обеспечивает высокую прочность, герметичность и устойчивость к взрывоопасным средам.

Стеклопластиковые резервуары от завода «Взлет» отличаются долговечностью и не требуют дополнительных мер по гидроизоляции.

Приемный резервуар цилиндрической формы является корпусом и несущей конструкцией КНС для монтажа рабочих, контролирующих и управляющих компонентов: погружных насосов и датчиков. Устанавливается в грунте в вертикальном положении на глубине, определяемой уровнем его входной гильзы и подводящего трубопровода. Крепится на фундаменте из бетона анкерными болтами с помощью фланцев на днище. Внутреннее пространство изолируется от окружающей среды крышкой с герметичным уплотнителем.

У нас можно купить канализационные насосные станции с корпусом, изготовленным из: стали, стеклопластика или полиэтилена.

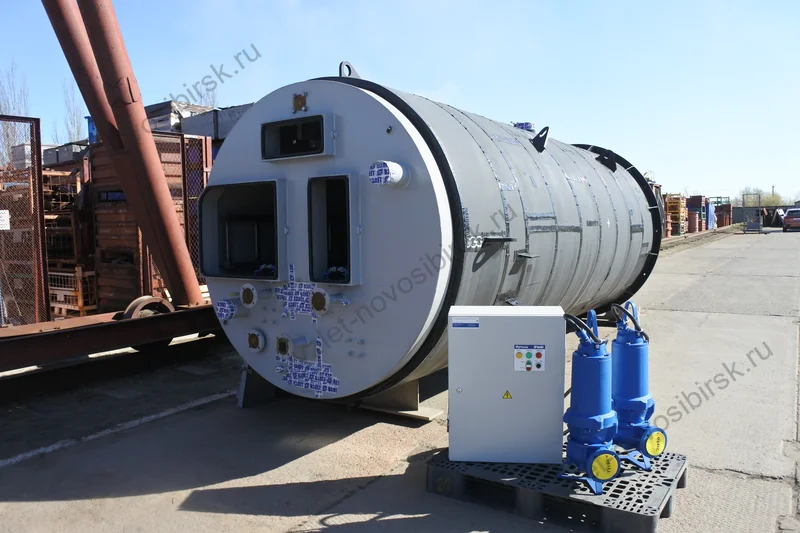

Стальной корпус КНС - непревзойденная прочность.

Выполняется из трубы диаметром от 1400 до 3000 мм и со стенкой толщиной от 14 до 16 мм. Приемные резервуары большого объема изготавливаем из стальной обечаечной трубы. В случаях, когда необходимо принимать большое количество фекальных стоков, корпуса из полимерных материалов использовать невозможно — поскольку их прочность по сравнению со стальными недостаточна. Поверхности покрываются защитной антикоррозионной мастикой. Время службы – не менее 50 лет.

Понимая разнообразные потребности наших клиентов, завод «Взлет» предлагает промышленные канализационные насосные станции с корпусами из высококачественной стали. Когда речь идет о максимальной механической прочности, устойчивости к внешним нагрузкам и особым условиям монтажа, стальной корпус КНС становится предпочтительным выбором. Какой уровень надежности вы ищете для вашей фекальной насосной станции? Сталь обеспечивает исключительную стойкость, что критически важно для некоторых проектов.

Когда стальной корпус КНС – лучший выбор?

Выбор стального корпуса КНС оправдан в ряде случаев, где требуется повышенная прочность:

• Глубокое заложение: При необходимости размещения КНС на значительной глубине, стальная конструкция лучше выдерживает давление грунта и внешние механические воздействия.
• Сложные геологические условия: В условиях неустойчивых или просадочных грунтов, а также при наличии высокого уровня грунтовых вод, прочный стальной корпус обеспечивает дополнительную стабильность и долговечность.
• Интенсивные динамические нагрузки: Если КНС устанавливается вблизи дорог с интенсивным движением, железнодорожных путей или на территориях с высоким уровнем вибрации, сталь предлагает повышенную устойчивость к таким нагрузкам.
• Особые требования безопасности: В некоторых промышленных зонах могут предъявляться специфические требования к прочности конструкций, где стальной корпус КНС превосходит другие материалы.

Защита от коррозии.

Ключевым аспектом в использовании стали для канализационной насосной станции является надежная антикоррозийная защита. Мы применяем передовые технологии обработки металла и многослойные защитные покрытия, которые гарантируют долговечность стального корпуса КНС даже в самых агрессивных средах. Внутренняя и внешняя поверхности покрываются высокостойкими полимерными композициями обеспечивающими:

• Химическую стойкость: Защиту от агрессивных компонентов сточных вод, включая кислоты, щелочи и газы.
• Механическую прочность покрытия: Устойчивость к истиранию и повреждениям, что особенно важно при контакте с абразивными включениями.
• Долгосрочную герметичность: Предотвращение проникновения влаги и коррозии, значительно увеличивая срок службы промышленной канализационной насосной станции.

Такой подход позволяет нам предложить стальной корпус КНС с гарантированным сроком службы, не уступающим стеклопластиковым резервуарам по эксплуатационным характеристикам в плане коррозионной стойкости при правильном обслуживании. Это делает наши КНС универсальным решением для любых задач.

Производство КНС со стальным корпусом.

Наше производство КНС со стальным корпусом включает:

• Прямые поставки: Отсутствие посредников. 100% локализация - все компоненты изготавливаются на одном производстве: корпус КНС, насосное оборудование «Иртыш», шкафы управления, опускное устройство, поплавковые выключатели ПВФ-1, обратные клапана Иртыш «КСВ» и т.д.
• Тщательный подбор марки стали: Мы используем только высококачественные марки стали, соответствующие стандартам прочности и свариваемости.
• Современные методы сварки: Применение автоматизированных сварочных комплексов гарантирует безупречную герметичность и прочность швов.
• Многоступенчатый контроль качества: Каждый этап изготовления КНС из стали, от раскроя металла до нанесения защитных покрытий, проходит строгий контроль.
• Индивидуальное проектирование: Мы разрабатываем типовой проект КНС или адаптируем его под ваши уникальные требования, включая расчет напора КНС и выбор насосов погружных фекальных, а также оборудование КНС.

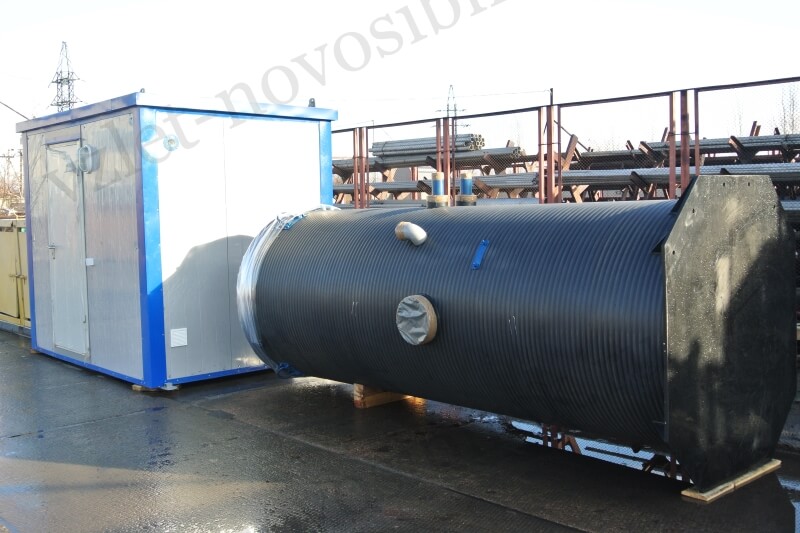

Полиэтиленовый корпус КНС

Основа – полый профиль прямоугольного сечения. Он наматывается на барабан с плотным прилеганием витков, свариваемых между собой экструдером. Диаметр корпуса насосной станции: 600-2200 мм, класс жёсткости: SN2 – SN20. Рекомендуем заказывать его с некоторым запасом прочности — с учетом возможных нештатных ситуаций вроде наводнения, оползней и др.

Изготовление КНС из стеклопластика

• Высокая коррозионная стойкость: Стеклопластик абсолютно не подвержен коррозии, что критически важно при контакте с агрессивными сточными водами и воздействии грунтовых вод. Это обеспечивает долгий срок службы без необходимости дорогостоящих ремонтов или замены.
• Легкость и прочность: Емкость стеклопластиковая значительно легче стальной, что упрощает транспортировку и монтаж. При этом она обладает высокой механической прочностью и устойчивостью к внешним нагрузкам.
• Герметичность: Монолитная конструкция стеклопластикового резервуара исключает утечки, предотвращая загрязнение окружающей среды и соответствуя всем экологическим нормам.
• Долговечность: Срок службы КНС из стеклопластика достигает 50 лет и более, что делает инвестиции в такое оборудование КНС максимально выгодными.
• Устойчивость к перепадам температур: Материал сохраняет свои свойства в широком диапазоне температур, что важно для эксплуатации в различных климатических условиях, например, в условиях сибирских морозов.

Арматурой является стеклянная нить, связующим веществом – полиэфирная смола. Процесс изготовления на автоматическом оборудовании контролируется компьютером. Этим достигается высокое качество продукции с большой прочностью. Материал используется оптимально без излишнего расхода, так как толщина у стенки плавно возрастает от 10 мм у верхнего среза до 25 к нижнему. Прочность корпуса повышается дополнительно за счёт рёбер жёсткости.

Заполнить опросный лист КНС

Насосное оборудование

Главный элемент станции – насосы погружные фекальные. Их количество и мощность определяются в ходе расчета напора КНС и производительности. Завод Взлет комплектует станции надежными погружными насосами «Иртыш», включая взрывозащищенные насосы для особых условий.

Система автоматизации КНС

Включает в себя шкаф управления, поплавковые выключатели Иртыш ПВФ 1 (по требованию – взрывозащищенные ПВФ-1 Ex), которые контролируют работу насосов, обеспечивая их автоматическое включение и выключение, а также защиту от сухого хода и перегрузок.

Система трубопроводов КНС

Напорные и всасывающие трубопроводы с запорной арматурой, обратный клапан для канализации – выбор профессионалов полнопроходные Иртыш КСВ.

Дополнительное оборудование КНС

В зависимости от характера стоков, могут быть установлены дробилка для КНС  для предварительной обработки крупных включений.

Обслуживающее оборудование

Лестницы, площадки обслуживания, направляющие для насосов, а также корзина для КНС из нержавейки. Цена может варьироваться в зависимости от размера и конструкции, но это необходимый элемент для защиты оборудования.

Комплектная канализационная насосная станция «Иртыш-Эко»

Современные канализационные насосные станции «Иртыш-Эко» — продукция отечественного завода «Взлет». КНС изготавливаются комплектно, испытаны и готовы к эксплуатации. Преимущества их приобретения у производителя:

1. Технологическое сопровождение. Специалисты завода-изготовителя осуществляют подбор оборудования комплектной насосной станции и её компонентов применительно к климатическим условиям в месте размещения. А также выполнить шеф-монтаж и провести обучение техперсонала.
2. Сервисное обслуживание. Производитель располагает широкой сетью в России. Все ремонтные и профилактические работы проводятся в самые сжатые сроки. Всегда в наличии абсолютно все запасные части.
3. Быстрая поставка. Предельный срок выпуска стандартного экземпляра – 3 недели.
4. Минимальная цена.
5. Максимальная приспособленность насосного оборудования к российским природным условиям при самой жёсткой эксплуатации.
6. Учёт всех требований заказчика по вопросам в части комплектации изделия.

В специальный заказ комплектации КНС могут дополнительно входить:

• Взрывозащищённые насосы.
• Модемы для управления онлайн.
• Павильон, в том числе утеплённый с отоплением, санузлом и вентиляцией.
• Устройство АВР с щитом.
• Канализационные колодцы с оснасткой: задвижкой, расходомером, дробилкой и т. д.
• Погружные мешалки и другое.

Различные типы КНС и их применение

КНС могут быть выполнены в различных конфигурациях:

• Комплектная канализационная насосная станция: Полностью готовое к монтажу решение, где все оборудование КНС предустановлено внутри корпуса на заводе. Это значительно сокращает время и стоимость монтажа на объекте.
• Блочно модульные насосные станции: Состоят из нескольких модулей, что удобно для крупномасштабных проектов или поэтапного ввода в эксплуатацию.
• КНС 3: Обозначение, часто используемое для КНС, работающих с третьей категорией стоков, которые могут содержать значительные загрязнения.
• Модульная станция: Гибкие решения, позволяющие быстро адаптироваться к изменяющимся потребностям.

Наши станции находят применение в самых разных отраслях: от жилищно-коммунального хозяйства (например, канализация Новосибирск и других крупных городов) до пищевой, химической, металлургической промышленности, а также в системах системы дождевой канализации для отвода ливневых стоков.

Производство КНС от завода «Взлет».

Почему сотни предприятий по всей России доверяют заводу Взлет? Мы не просто производитель КНС; мы — ваш надежный партнер, предлагающий комплексные решения для водоотведения. Наше производство КНС базируется на многолетнем опыте и строгом контроле качества на всех этапах.

Выбор материала для корпуса КНС – это ключевой фактор, определяющий ее долговечность и эксплуатационные характеристики.

Комплектная канализационная насосная станция – решения "под ключ"

Мы понимаем, что время – это деньги. Поэтому предлагаем комплектные канализационные насосные станции, которые поставляются в полной заводской готовности. Это означает, что все внутреннее оборудование КНС, включая насосы, трубопроводы, арматуру, системы автоматики и обслуживания, уже смонтировано и протестировано нашими специалистами. Такой подход минимизирует риски ошибок при монтаже на объекте, сокращает сроки ввода в эксплуатацию и позволяет вам сэкономить значительные ресурсы.

Представьте, насколько проще и быстрее становится процесс запуска нового объекта или модернизации существующего с готовым, проверенным решением. Наши блочно модульные насосные станции – это воплощение этой идеи, предлагая гибкость и скорость внедрения.

Завод «Взлет», как опытный производитель КНС, предлагает вам выбор, исходя из конкретных условий проекта. Нужна ли вам КНС из стеклопластика или вы предпочитаете надежность и сверхпрочность стального корпуса КНС – мы готовы предложить оптимальное решение. Выбирайте долговечность и уверенность в каждой насосной станции!

Типовой проект КНС или индивидуальное решение?

Каждое промышленное предприятие уникально, и его потребности в водоотведении могут существенно различаться. Именно поэтому мы предлагаем как стандартные, так и индивидуальные решения.

Расчет напора КНС и подбор оборудования

Прежде чем предложить вам канализационную насосную станцию, наши инженеры проводят расчет напора КНС и производительности. Этот этап включает:

• Анализ объема и характера сточных вод.
• Определение глубины заложения и длины напорных трубопроводов.
• Учет перепадов высот и гидравлических сопротивлений.
• Выбор оптимальных насосов погружных фекальных по мощности, напору и КПД.

Правильный расчет напора КНС гарантирует, что ваша станция будет работать эффективно, без перегрузок и излишних затрат электроэнергии. Это критически важно для долгосрочной эксплуатации и снижения операционных расходов.

Оборудование КНС - это комплексный подход

Оборудование КНС - это не просто набор отдельных компонентов, а слаженно работающая система. Мы гарантируем, что каждый элемент, от корпуса до мельчайшего датчика, идеально подходит друг другу и соответствует самым высоким стандартам качества. Мы учитываем все детали, включая необходимость установки дробилки для КНС для предотвращения засоров, а также подбираем надежные взрывозащищенные насосы для работы в потенциально опасных средах. Также мы устанавливаем обратный клапан для канализации, что это – незаменимый элемент для предотвращения обратного потока.

Преимущества промышленных канализационных насосных станций от Взлет

Почему ваш выбор должен остановиться на КНС от завода «Взлет»? Мы предлагаем не просто продукцию, а комплексные решения, которые обеспечивают вашему бизнесу реальные выгоды:

• Высочайшая надежность: Наши станции рассчитаны на непрерывную эксплуатацию в самых суровых условиях. Минимум отказов, максимум производительности.
• Долговечность без компромиссов: Благодаря изготовлению КНС из стеклопластика или высококачественной стали, наши станции служат десятилетиями, не требуя капитального ремонта.
• Энергоэффективность: Оптимальный подбор насосного оборудования и интеллектуальные системы управления позволяют значительно снизить эксплуатационные расходы.
• Комплексный подход: От типового проекта КНС до индивидуальной разработки, производства КНС, монтажа и сервисного обслуживания – мы сопровождаем вас на каждом этапе.
• Экологическая безопасность: Герметичные стеклопластиковые резервуары и стальные корпусы с защитными покрытиями, а также качественное оборудование КНС исключают утечки и загрязнение окружающей среды.
• Соответствие стандартам: Все наши фекальные насосные станции отвечают действующим нормам и требованиям безопасности.
• Гарантия и сервис: Мы предоставляем полную гарантию на нашу продукцию и обеспечиваем квалифицированное сервисное обслуживание.
• Индивидуальный подход: Мы способны реализовать самые сложные проекты, например, КНС 3 с особыми требованиями к очистке или отводу стоков.

Технические характеристики промышленной канализационной насосной станции

Насосы погружные фекальные и взрывозащищенные насосы

Сердцем каждой КНС являются насосы. Мы комплектуем наши станции высокоэффективными насосами погружными фекальными ведущих производителей, включая насосы «Взлет». Для работы с опасными или легковоспламеняющимися стоками мы предлагаем взрывозащищенные насосы, обеспечивающие максимальную безопасность. Насосы подбираются индивидуально после детального расчета напора КНС и анализа характеристик перекачиваемой среды.

Дополнительные компоненты для КНС

• Дробилка для КНС : Устанавливаются для предварительного измельчения крупных включений в сточных водах, что предотвращает засоры и продлевает срок службы насосов.
• Обратный клапан для канализации что это: Критически важный элемент, который предотвращает обратный ток жидкости после остановки насоса, защищая систему от гидроударов и обеспечивая однонаправленный поток.
• Корзина для КНС из нержавейки: Высокопрочные корзины из нержавеющей стали предназначены для задержания крупных неразлагаемых предметов, таких как тряпки, полиэтиленовые пакеты. Мы предлагаем различные варианты по цене и конструкции, обеспечивая максимальную защиту насосов.
• Поплавковый выключатель Иртыш ПВФ 1: Надежные датчики уровня, которые обеспечивают автоматическое управление насосами, предотвращая их работу всухую или переполнение резервуара.

Особенности эксплуатации и обслуживания фекальной станции

Павильоны для КНС

Для обеспечения оптимальных условий эксплуатации, защиты оборудования от неблагоприятных погодных условий и несанкционированного доступа, а также для удобства обслуживания, мы предлагаем проектирование и возведение павильонов для КНС. Это особенно актуально для регионов с суровым климатом, где требуется дополнительная теплоизоляция и защита. Модульная станция может быть адаптирована под такие павильоны.

Сервис и гарантия.

Завод Взлет не просто продает КНС. Мы предоставляем полную гарантию на все оборудование КНС и выполненные работы. Наша сервисная служба готова оказать квалифицированную поддержку, провести плановое обслуживание, диагностику и ремонт, обеспечивая бесперебойную работу вашей промышленной канализационной насосной станции на протяжении всего срока службы.

Как выбрать и заказать КНС?

КНС в Новосибирске и по всей России.

Будучи крупным производителем КНС, мы обеспечиваем поставки нашей продукции по всей территории России. Независимо от того, нужна ли вам КНС в Новосибирске, в Омске или в любом другом регионе, мы гарантируем оперативную доставку и профессиональный монтаж. Наша цель – сделать качественные решения для водоотведения доступными для каждого предприятия.

Индивидуальное предложение!

Помните, что каждое решение уникально. И типовой проект канализационной насосной станции не всегда способен удовлетворить все ваши потребности. Поэтому мы готовы разработать для вас индивидуальный проект КНС из стеклопластика с насосным оборудованием или со стальным корпусом, учитывающий все особенности вашего объекта, объем и характер стоков, а также специфические требования к эксплуатации. Не упустите индивидуальное предложение, которое позволит оптимизировать ваши затраты и получить идеально подходящее решение.

Оформите заказ сейчас и получите уникальную возможность воспользоваться специальными условиями!

Инвестиции в надежность и эффективность

Выбор промышленной канализационной насосной станции – это долгосрочная инвестиция. Не позволяйте некачественному оборудованию стать причиной разочарования и издержек. Доверьтесь опыту и надежности завода Взлет.

• Оставьте заявку на расчет стоимости прямо сейчас, и наши эксперты оперативно подготовят индивидуальное коммерческое предложение, учитывая все ваши требования.
• Получите консультацию специалиста по телефону или через форму обратной связи. Наши инженеры ответят на все вопросы и помогут выбрать оптимальное оборудование КНС.
• Закажите сейчас и убедитесь в преимуществах сотрудничества с ведущим производителем КНС в России!
