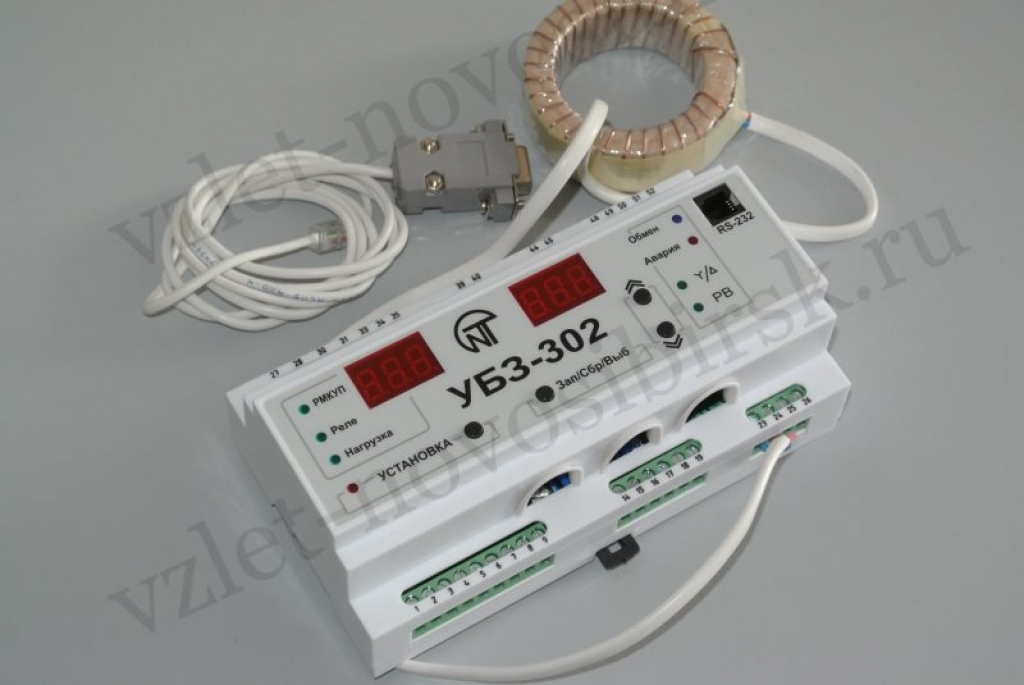

Универсальный блок защиты электродвигателей УБЗ-302

УБЗ-302 – универсальное устройство для защиты асинхронных электродвигателей, питающихся от трёхфазной электросети с напряжением 380 В.

Назначение прибора УБЗ-302

Осуществляет непрерывный контроль:

• параметров сети;
• действующих величин фазных и линейных токов;
• сопротивления изоляции обмоток электродвигателя.

Может использоваться для защиты электродвигателей с мощностями:

• от 2,5 до 30 кВт – на встроенном трансформаторе тока;
• до 315 кВт – на внешнем трансформаторе.

УБЗ-302 можно устанавливать и в электрических сетях, в которых изолирована нейтраль.

Виды защит, обеспечиваемых универсальным блоком

УБЗ-302 обеспечивает аварийное выключение электродвигателя в случаях:

• нестабильности напряжения питания и фазовых нарушениях (перекосе, обрыве, неправильности чередования);
• симметричных по фазам перегрузок по току вследствие механической перегрузки вала;
• перехода током обратной последовательности на обмотках электродвигателя пороговой величины;
• фазовой асимметрии по токам при номинальной нагрузке, вызванной дефектом в изоляции обмоток или подводящих проводах;
• падения механического момента на валу электромотора ниже допустимого минимума (например, «сухой ход» насоса);
• затянутости пуска электродвигателя и блокировки его ротора;
• снижения сопротивления изоляции между корпусом и обмотками статора за пределы минимально допустимого;
• замыкания статорной обмотки на «землю»;
• перегрева обмоток электродвигателя.

По любой из перечисленных аварийных позиций возможно назначение или запрещение автоматического повторного включения (АПВ) электродвигателя.

Принцип действия

Управляющими элементами блока защиты являются два реле: функциональное и нагрузки.

Функции первого реле УБЗ-302 задаются специальным параметром. В соответствии с его значением элемент работает как:

• аварийный сигнализатор;
• реле времени, включающееся с задержкой вслед за реле нагрузки;
• переключатель обмоток двигателя.

Реле нагрузки универсального блока отключает электродвигатель при наступлении события, требующего защиты подключенного оборудования.

Полная защита срабатывает после отключения реле нагрузки и при нахождении функционального в режиме «Y-Δ». Универсальный блок следит за наличием токов в электродвигателе. При их обнаружении он не просто отключает внешний контактор (катушку магнитного пускателя, через который электродвигатель подключается к сети), но и продолжает удерживать его в выключенном состоянии. Повторно включить контактор можно только выключив УБЗ-302. Контактор не удерживается при назначении АПВ.

Достоинства

• УБЗ-302 является устройством на базе микропроцессорной техники. Такая электронная база обеспечивает прибору высокую точность и надёжность в работе.
• Измеряет токи индукционным бесконтактным способом с помощью 3 трансформаторов тока. Провода фаз электропитания объекта защиты протягиваются через отверстия на осях трансформаторов.
• компактен и обладает малым весом (не более 0,5 кг).
• Прибор экономичен в энергопотреблении (мощность не выше 5 ВА). Питается от измеряемой цепи.
• Каждое аварийное отключение реле нагрузки фиксируется в журнале аварийных состояний, находящегося в памяти устройства. Регистрируются коды, величина параметра-причины включения защиты электродвигателя, индивидуальное приборное время. В памяти помещается 5 записей. Одновременно вся информация отражается на информационной панели универсального блока защиты.

Варианты связи с УБЗ-302

Обмен данными универсального блока защиты с терминалами управления организовано через интерфейсы стандартов RS-232 или же RS-485 (по протоколу MODBUS). Возможность управления прибором посредством персонального компьютера обеспечивается пакетом программ “Панель управления УБЗ-302”. С помощью этого ПП можно:

• наблюдать в онлайновом режиме за текущим состоянием и динамикой параметров как универсального блока, так и объекта защиты;
• заводить настройки защиты в память УБЗ-302 с их сохранением;
• вести регистрацию данных о работе двигателя;
• просматривать историю защиты электродвигателя универсальным блоком в виде графика;
• на основе сохранённых данных проводить анализ аварийных состояний электродвигателя и эффективности прибора.

Гарантии изготовителя

При соблюдении всех правил эксплуатации:

• Общий срок службы прибора УБЗ-302 – 10 лет.
• Безотказность работы гарантируется в течение трёх лет с даты реализации.
