Погружные насосы

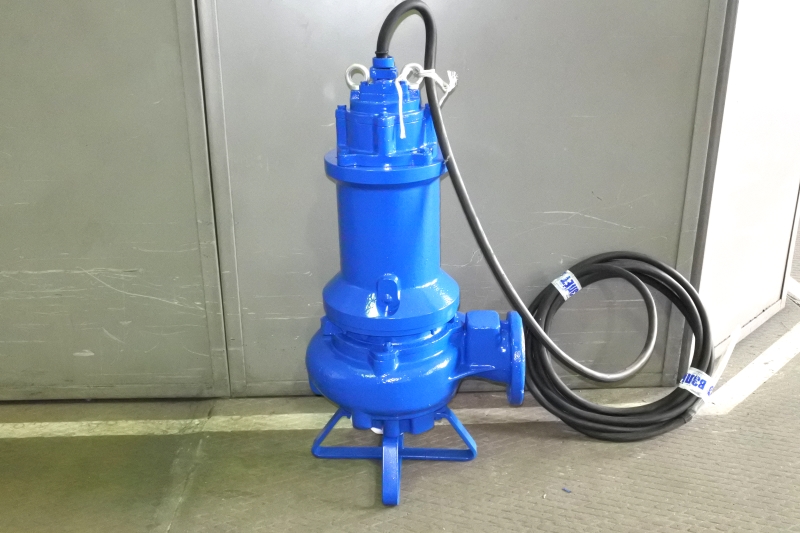

Погружной насос — устройство, работающее при полном погружении в перекачиваемую жидкость. Агрегаты этого типа, выпускаемые заводом «Взлёт», предназначены для перекачки жидкостей разной консистенции: технической воды, фекальных и канализационных стоков, гравийно-шламовых гидросмесей.

У нас можно купить следующие типы погружных насосов:

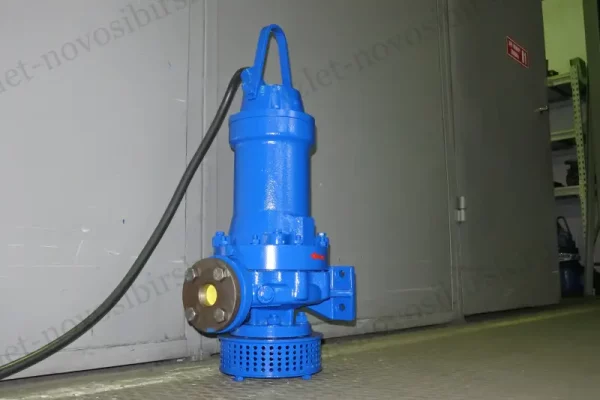

• дренажные — для подачи чистой воды в системы водоснабжения и полива и откачивания загрязненной в аварийных ситуациях;
• шахтные — для перекачивания жидкостей в нефтедобывающей и нефтеперерабатывающей промышленности, в шахтах;

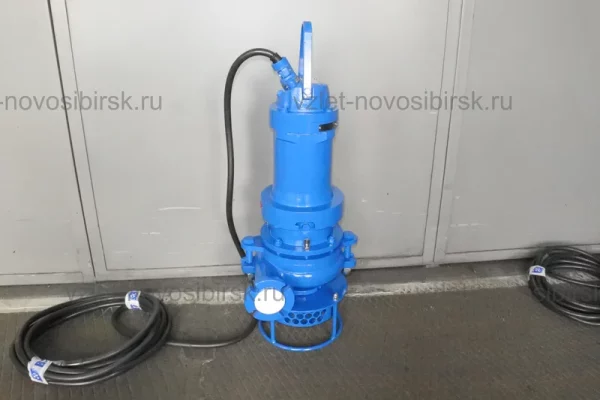

• шламовые — для перекачки грязной воды с инородными частицами и с высокой концентрацией примесей;
• фекальные — для откачки канализации и дренажных стоков.

Конструктивные особенности оборудования

Охлаждение электродвигателя скважинного насоса происходит перекачиваемой жидкостью. Поэтому важным условием предотвращения его перегрева является максимально полное погружение.

Устройства имеют моноблочную конструкцию, что снижает уровень шума и вибрации. Муфтовые соединения валов двигателя и насоса, применяемые в иных типах таких агрегатов, являются причиной интенсивного износа деталей. Небольшое отклонение в сопряжении или односторонняя нагрузка на вращающиеся части со временем приводят к нарушению их центровки.

Погружной центробежный насос оснащен электродвигателем, конструкция которого должна отвечать специальным требованиям. В продукцию завода серии «Иртыш» установлены двигатели со следующими параметрами:

• степень влагозащиты – максимальная (IP68);
• изоляция обмоток статора — класс «F» (предельная температура +145 0C);
• герметизация — встроенная;
• тип — асинхронный, с короткозамкнутым ротором;
• фазность — однофазный/ трехфазный;
• теплозащита — автоматическая, через встроенные термодатчики.

Влагозащищённость электродвигателей дренажных погружных насосов

Высокая влагозащищённость электродвигателей насосного оборудования обеспечивается конструктивными решениями, перечисленными ниже.

Устройства меньшей мощности (менее 3 кВт) защищены торцевыми уплотнителями и манжетой. Большей мощности (более 7,5 кВт) — торцевыми уплотнителями сильфонного типа. Уплотнения подвижны, что способствует достижению двойной герметизации. Возможность возникновения протечек при торцевом уплотнении в первую очередь зависит от материалов, из которых изготовлены пары трения.

В центробежных погружных насосах «Иртыш» с маломощными двигателями используется SiC (карбид кремния-карборунд). Это соединение отличается очень высокой коррозионно-механической стойкостью и является одним из самых твёрдых веществ (9-9,5 по шкале Мооса). Для мощных — уплотнители: карбид кремния по специальному заказу или силицированный графит (марки СГ-П-0,5 и др.).

Дополнительной защитой электродвигателей служат водоотталкивающие свойства содержимого масляных камер погружных глубинных насосов. Эти камеры предусмотрены для обеспечения смазки подвижных уплотнителей. Попутно маслом осуществляется и теплоотвод от двигателя и подшипников. В случае появления в масляной камере влаги срабатывает соответствующий датчик. Если содержание влаги станет выше нормы, датчик отключит электродвигатель.

Двигатель не включится, если сопротивление изоляции обмоток станет меньше минимально допустимого значения.

Неподвижные уплотнения также повышают водонепроницаемость двигательного отсека. Они представляют собой комплект круглых в сечении колец. Материал колец:

• нитрильный каучук;
• фторкаучук;
• бензомаслостойкая резина ИРП.

Погружные насосы легко монтировать и демонтировать. Для сокращения времени на операции стыковки и расстыковки от трубопроводов применяется опускное устройство. Его наличие автоматизирует трудоёмкий процесс центровки и повышает качество уплотнения. Оборудование опускается по направляющим элементам устройства, пока нагнетательный патрубок не получит плотного сцепления с опорным соединителем.

Погружные насосы удобны в эксплуатации и являются лучшим решением при необходимости подачи воды из скважин небольшого диаметра и из труднодоступных мест.
