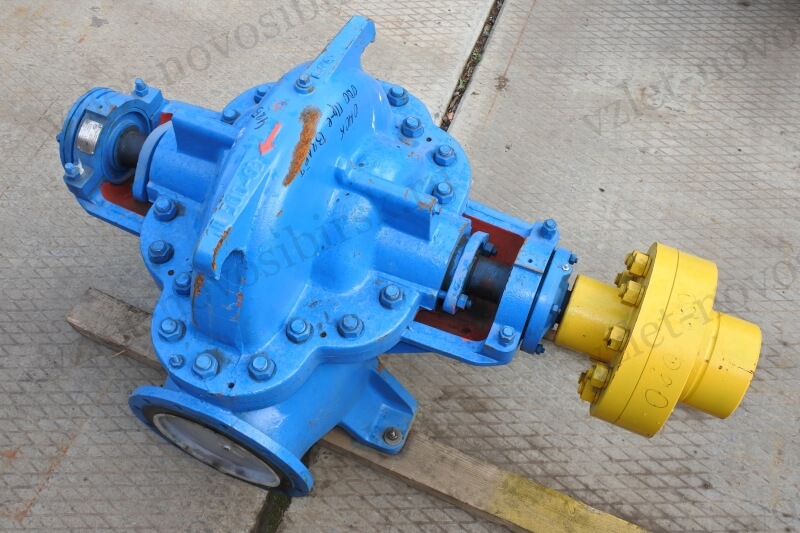

Насос 1Д500-63а
Конструкция насосов 1Д500-63а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Технические характеристики
| Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
1Д500-63а | 450 | 53 | 4,8 | АИР280M4 | 110 | 1450 |
Размеры насоса
| Тип насоса | Размеры в мм | ||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
| 1Д500-63а | 1145 | 645 | 500 | 260 | 590 | 390 | 360 | 160 | 770 |
| Тип насоса | Размеры в мм | ||||||||
| B1 | Н | H1 | H2 | H3 | A1 | A2 | A3 | h | |
| 1Д500-63а | 350 | 714 | 390 | 280 | 220 | 440 | 530 | 300 | 64 |
| Тип насоса | Размеры в мм | |||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| 1Д500-63а | 370 | 335 | 312 | 250 | 280 | 240 | 212 | 150 |
| Тип насоса | Размеры в мм | Масса, кг | ||||||
| d1 | d2 | d3 | n | n1 | d | b | ||
| 1Д500-63а | 22 | 28 | 60 | 12 | 8 | 18 | 18 | 450 |
Размеры насосного агрегата
| Марка насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Марка | Мощность, кВт | Масса, кг | ||
| 1Д500-63а | 2290 | 1830 | 310 | - | 620 | 1240 | 770 | 530 | 530 | 965 | 620 | 6 | АИР280М4 | 132 | 700 | 1360 |
| 2265 | 1830 | 310 | - | 620 | 1240 | 770 | 530 | 530 | 1000 | 620 | 6 | АИР280S4 | 110 | 650 | 1325 | |
Характеристика насоса (агрегата)
