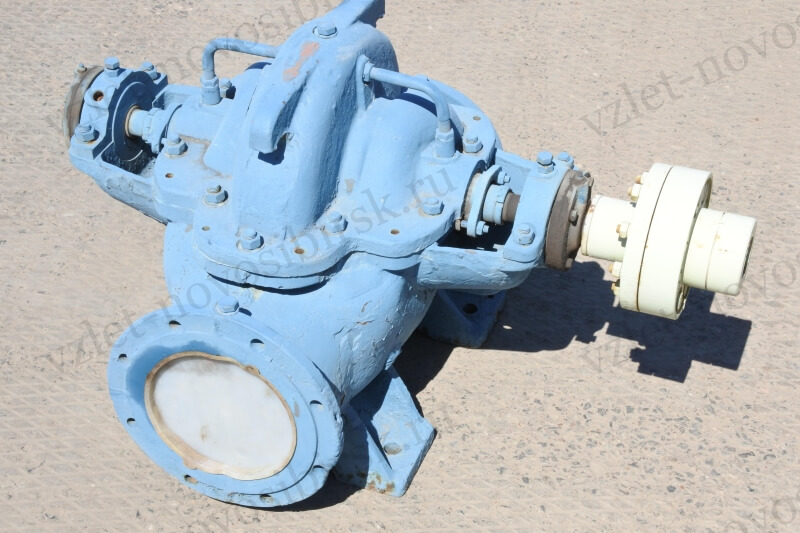

Насос Д320-70
Конструкция насосов Д320-70: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Технические характеристики
Примечание: габаритные размеры и вес указаны
ориентировочно и могут изменяться в зависимости от марки комплектующего
электродвигателя.
| Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
| Д320-70 | 320 | 70 | 6,0 | АИР280S2 | 110 | 3000 |
Размеры насоса
| Тип насоса | Размеры в мм | ||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
| Д320-70 | 830 | 458 | 600 | З50 | 400 | 200 | 400 | 200 | 730 |
| Тип насоса | Размеры в мм | ||||||||
| B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
| Д320-70 | 474 | 700 | 400 | 260 | 188 | 510 | 320 | 320 | З5 |
| Тип насоса | Размеры в мм | ||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | |
| Д320-70 | 315 | 280 | 258 | 200 | 260 | 225 | 202 | 150 | 18 |
| Тип насоса | Размеры в мм | Масса, кг | |||||
| d1 | d2 | d3 | n | n1 | b | ||
| Д320-70 | 18 | 2З | З2 | 8 | 8 | 10 | 225 |
Размеры насосного агрегата
Ранее насосы 1Д315-50, 1Д315-71 выпускались под соответствующими марками Д320-50 и Д320-70 и комплектовались электродвигателями на 1500 об/мин. Старая марка насоса 1Д315-50 - Д320-50 выпускается и в настоящее время.
Габаритно-присоединительные размеры насосов 1Д и Д значительно отличаются из-за того, что насосы 1Д обеспечивают требуемые параметры при 3000 об/мин.
Часто у потребителей ошибочно возникает требование укомплектовать, например, насос 1Д315-71 электродвигателем на 1500 об/мин, поскольку, на насосе Д320-70 установлен был именно такой электродвигатель. В результате потребитель получает насосный агрегат со следующими параметрами - 160 м³ в час и напором - 18 м.
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса агрегата, | ||||||||||||
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг | кг | |
| Д 320-70 | 1975 | 730 | 890 | 830 | 1450 | 375 | 220 | 920 | 660 | 610 | 500 | АИР280S2 | 110 | 590 | 1130 |
| Старая марка | Новая марка | ||
| Не выпускается | Выпускается | Не выпускается | Замена |
| 6НДв, 6НДв-60 | Д320-50, 75 кВт, 1500 об. | 1Д315-50, 75 кВт, 3000 об. | |
| Д320-50а, 55 кВт, 1500 об. | 1Д315-50а, 55 кВт, 3000 об. | ||
| Д320-50б, 45 кВт, 1500 об. | 1Д315-50Б, 45 кВт, 3000 об. | ||
| 6НДс, 6НДс-60 | Д320-70, 110 кВт, 1500 об. | 1Д315-71, 110 кВт, 3000 об. | |
| Д320-70а, 90 кВт, 1500 об. | 1Д315-71а, 90 кВт, 3000 об. | ||
