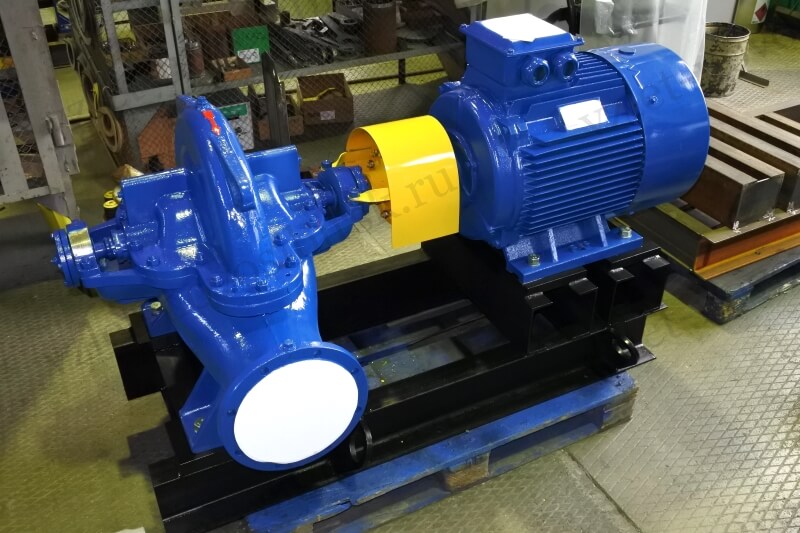

Насос Д320-50б

Насос Д320-50б

Напор (м)
30
Подача (м³/ч)
300
Частота вращения (об/мин)
1450
Потребляемая мощность (кВт)
36
Допускаемый кавитационный запас (м)
4.80

Конструкция насосов Д320-50б: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Примечание: габаритные размеры и вес указаны ориентировочно и могут изменяться в зависимости от марки комплектующего электродвигателя.

Типоразмер насоса Параметры Параметры электродвигателя
Q, м.куб./ч H, м. ДКЗ, м Марка Мощность, кВт n, об/мин
Д320-50б 260 29 6,8

АИР200L4

45 1475

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
Д320-50б 830 458 600 З50 400 200 400 200 966
Тип насоса Размеры в мм
B1 Н H1 Н2 Н3 А1 А2 А3 h
Д320-50б 474 700 400 260 188 510 320 320 З5
Тип насоса Размеры в мм
D D1 D2 D3 D4 D5 D6 D7 d
Д320-50б 315 280 258 200 260 225 202 150 18
Тип насоса Размеры в мм Масса, кг
d1 d2 d3 n n1 b
Д320-50б 18 З2 8 8 10 300

Размеры насосного агрегата

Тип насоса Размеры, мм Электродвигатель Масса агрегата, кг
L L1 l l3 B B1 A H h Cn Марка Мощность, кВт Масса эл/дв, кг
Д320-50б 1675 1320 215 890 970 530 470 920 620 2154 АИР200L4У2 45 260 735
