Насос Д1250-65
Конструкция насосов Д1250-65: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Технические характеристики
| Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
Д1250-65 | 1250 | 65 | 6,0 | 4А355М4 | 315 | 1450 |
Размеры насоса
| Тип насоса | Размеры в мм | ||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
| Д1250-65 | 1185 | 665 | 590 | З50 | 590 | 390 | 360 | 160 | 950 |
| Тип насоса | Размеры в мм | ||||||||
| B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
| Д1250-65 | 500 | 897 | 500 | 340 | 300 | 530 | 530 | 300 | 64 |
| Тип насоса | Размеры в мм | ||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | |
| Д1250-65 | 485 | 445 | 415 | 350 | 390 | 350 | 320 | 250 | 22 |
| Тип насоса | Размеры в мм | Масса, кг | |||||
| d1 | d2 | d3 | n | n1 | b | ||
| Д1250-65 | 22 | 28 | 60 | 12 | 8 | 18 | 1160 |
Размеры насосного агрегата
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса насоса, кг |
Масса агрегата, кг | ||||||||||||
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг | |||
| Д1250-65 | 2485 | 1390 | 1110 | 1210 | 2270 | 521 | 325 | 755 | 840 | 1030 | 750 | 4А355М4 | 315 | 1450 | 1160 | 3280 |

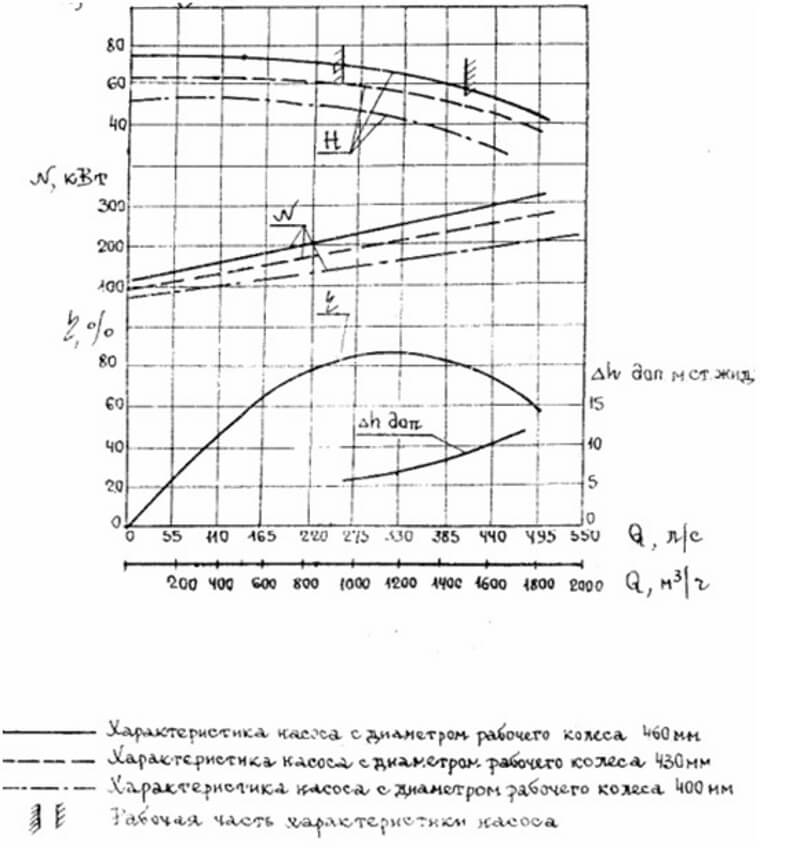

Характеристика насоса (агрегата)
- Частота вращения 48,4 С-1 (1450 об.мин)
- Жидкость – вода плотностью 1000 кг/м³
