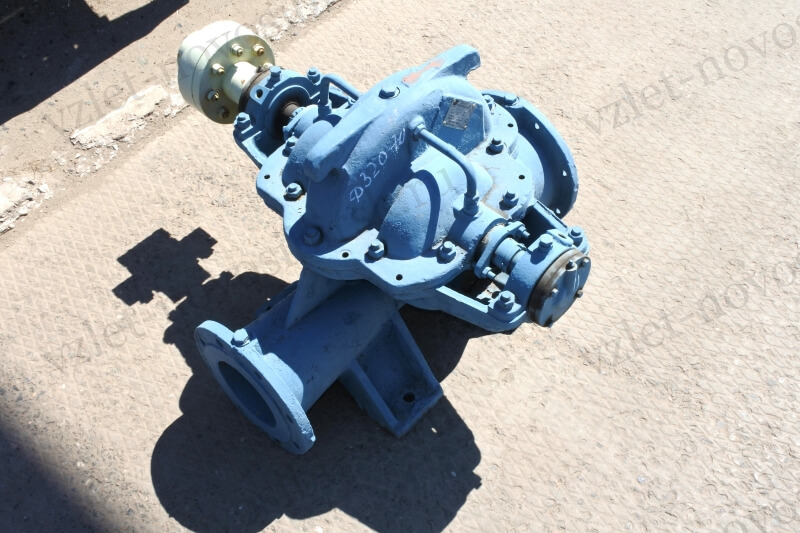

Насос Д320-70б

Насос Д320-70б

Напор (м)
47
Подача (м³/ч)
275
Частота вращения (об/мин)
3000
Потребляемая мощность (кВт)
75
Допускаемый кавитационный запас (м)
5.20

Конструкция насосов Д320-70б: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Технические характеристики

Примечание: габаритные размеры и вес указаны ориентировочно и могут изменяться в зависимости от марки комплектующего электродвигателя.

Типоразмер насоса Параметры Параметры электродвигателя
Q, м.куб./ч H, м. ДКЗ, м Марка Мощность, кВт n, об/мин
Д320-70б 275 47 5,2

АИР225М2

75 3000

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
Д320-70б 830 458 600 З50 400 200 400 200 730
Тип насоса Размеры в мм
B1 Н H1 Н2 Н3 А1 А2 А3 h
Д320-70б 474 700 400 260 188 510 320 320 З5
Тип насоса Размеры в мм
D D1 D2 D3 D4 D5 D6 D7 d
Д320-70б 315 280 258 200 260 225 202 150 18
Тип насоса Размеры в мм Масса, кг
d1 d2 d3 n n1 b
Д320-70б 18 2З З2 8 8 10 225

Размеры насосного агрегата

  • Частота вращения 48,4 С-1 (2900 об.мин)
  • Жидкость – вода плотностью 1000 кг/м³

Ранее насосы 1Д315-50, 1Д315-71 выпускались под соответствующими марками Д320-50 и Д320-70 и комплектовались электродвигателями на 1500 об/мин. Старая марка насоса 1Д315-50 - Д320-50 выпускается и в настоящее время.

Габаритно-присоединительные размеры насосов 1Д и Д значительно отличаются из-за того, что насосы 1Д обеспечивают требуемые параметры при 3000 об/мин.

Часто у потребителей ошибочно возникает требование укомплектовать, например, насос 1Д315-71 электродвигателем на 1500 об/мин, поскольку, на насосе Д320-70 установлен был именно такой электродвигатель. В результате потребитель получает насосный агрегат со следующими параметрами - 160 м³ в час и напором - 18 м.

Типоразмер насоса Размер, мм Электродвигатель Масса  насоса,
кг		 Масса агрегата, кг
L B H L1 L2 l l 1 l 2 b b1 h Марка кВт Масса, кг
Д 320-70б 1975 730 890 830 1450 375 220 920 660 610 500 АИР225М2 75 310 225 845

Таблица замен старых марок насосов на новые

Старая марка Новая марка
Не выпускается Выпускается Не выпускается Замена
6НДв, 6НДв-60 Д320-50, 75 кВт, 1500 об.   1Д315-50, 75 кВт, 3000 об.
Д320-50а, 55 кВт, 1500 об.   1Д315-50а, 55 кВт, 3000 об.
Д320-50б, 45 кВт, 1500 об.   1Д315-50Б, 45 кВт, 3000 об.
6НДс, 6НДс-60   Д320-70, 110 кВт, 1500 об. 1Д315-71, 110 кВт, 3000 об.
  Д320-70а, 90 кВт, 1500 об.
1Д315-71а, 90 кВт, 3000 об.
