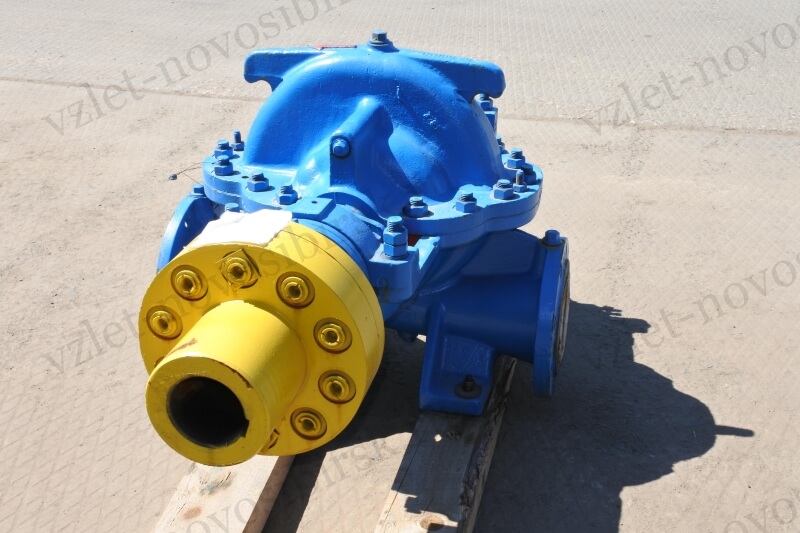

Насос 1Д200-90-1450

Насос 1Д200-90-1450

Напор (м)
74
Подача (м³/ч)
180
Частота вращения (об/мин)
2900
Потребляемая мощность (кВт)
72
Допускаемый кавитационный запас (м)
5.80

Конструкция насосов 1Д200-90-1450: горизонтальные, центробежные, одноступен­чатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Типоразмер насосаПараметрыПараметры электродвигателя
Q, м.куб./чH, м.ДКЗ, мМаркаМощность, кВтn, об/мин

1Д200-90-1450

10022,55,3

АИР 160 S4

151450

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
200-90-1450 766 420 355 165 370 220 250 100 530
Тип насоса Размеры в мм
B1 Н H1H2H3 A1 A2A3 h
200-90-1450 250 495 260170170 270 320200 39
Тип насоса Размеры в мм
D D1 D2 D3 D4D5D6D7
200-90-1450 710 580 500 400 335525158100
Тип насоса Размеры в мм Масса, кг
d1 d2 d3n n1 db
200-90-1450 18 24 368 8 4210 145

Размеры насосного агрегата

Тип насоса Размеры, мм Электродвигатель Масса агрегата, кг
1Д200-90 L L1 l l3 B B1 A H h n Марка Мощность, кВт Масса эл/дв, кг
1405 1080 190 735 530 350 290 715 460 4 АИР250М2 22,5 120 360

Характеристика насоса (агрегата)
