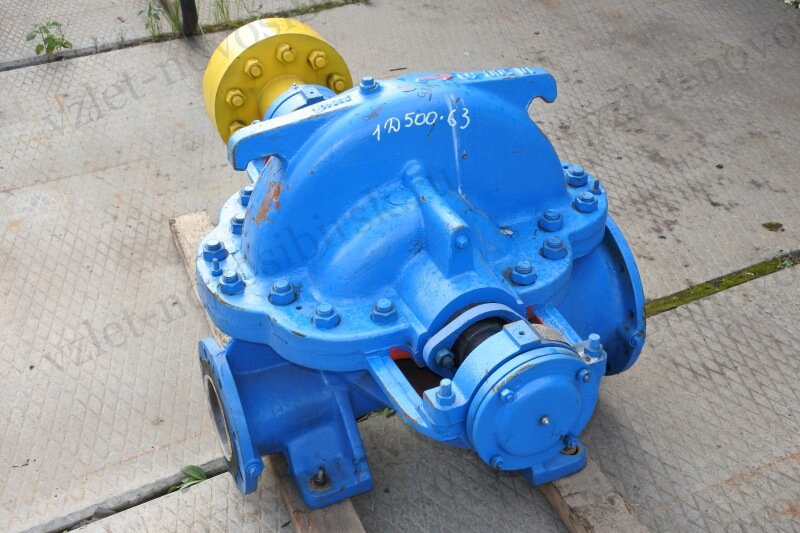

Насос 1Д500-63б

Насос 1Д500-63б

Напор (м)
44
Подача (м³/ч)
400
Частота вращения (об/мин)
1450
Потребляемая мощность (кВт)
78
Допускаемый кавитационный запас (м)
5

Конструкция насосов 1Д500-63б: горизонтальные, центробежные, одноступен­чатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Типоразмер насосаПараметрыПараметры электродвигателя
Q, м.куб./чH, м.ДКЗ, мМаркаМощность, кВтn, об/мин

1Д500-63б

400445,0

АИР280S4

901450

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
1Д500-63б 1145 645 500 260 590 390 360 160 770
Тип насоса Размеры в мм
B1 Н H1H2H3 A1 A2A3 h
1Д500-63б 350 714 390280220 440 530300 64
Тип насоса Размеры в мм
D D1 D2 D3 D4D5D6D7
1Д500-63б370 335 312 250 280240212150
Тип насоса Размеры в мм Масса, кг
d1 d2 d3n n1 db
1Д500-63б 22 28 6012 8 1818 450

Размеры насосного агрегата

Марка насоса Размеры, мм Электродвигатель Масса агрегата, кг
L L1 l l1 l2 l3 B B1 A H h n Марка Мощность, кВт Масса, кг
1Д500-63б 2175 1830 310 - 620 1140 770 530 530 965 620 6 АИР280S4 110 650 1325
2145 1670 310 - 570 1140 770 500 440 955 610 6 АИР250М4 90 550 1185

Характеристика насоса (агрегата)
