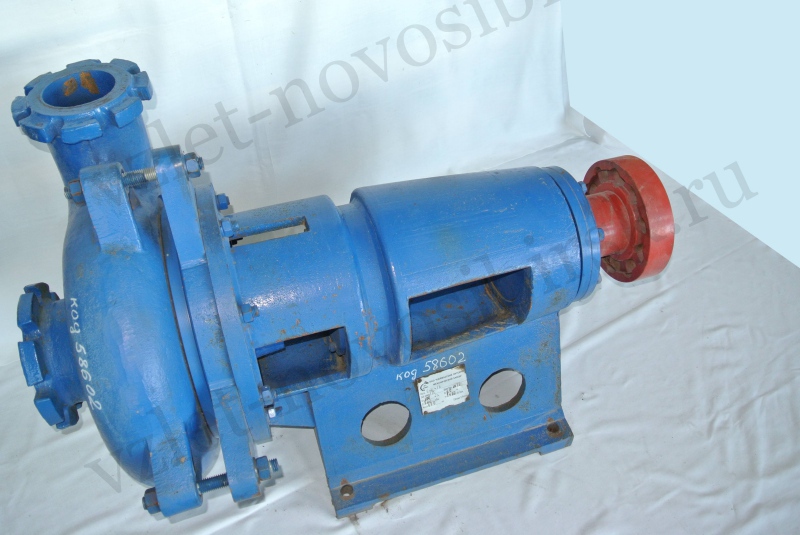

Насосы шламовые 6ФШ-7А

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы 6ФШ-7А – это шламовые агрегаты, способные перемещать гидросмеси с высокой абразивностью.

Рабочая среда

Пульпа, характеристики которой могут быть следующими:

  • плотность – до 1600 кг/м³;
  • pH в пределах 6-12;
  • температура начинаться от +5°C и достигать +70°C;
  • частиц твёрдостью до 11 000 МПа и величиной до 0,6 см содержаться до 30% объёма.

Технические параметры

  • Производительность – около 120 м³/ч (в рабочей области – от 110 до 130);
  • Напор – до 60 м;
  • Запас кавитационный – до 6 м;
  • КПД – не ниже 60%;
  • Мощность электродвигателя – 132 кВт, число оборотов – 1450 в минуту.

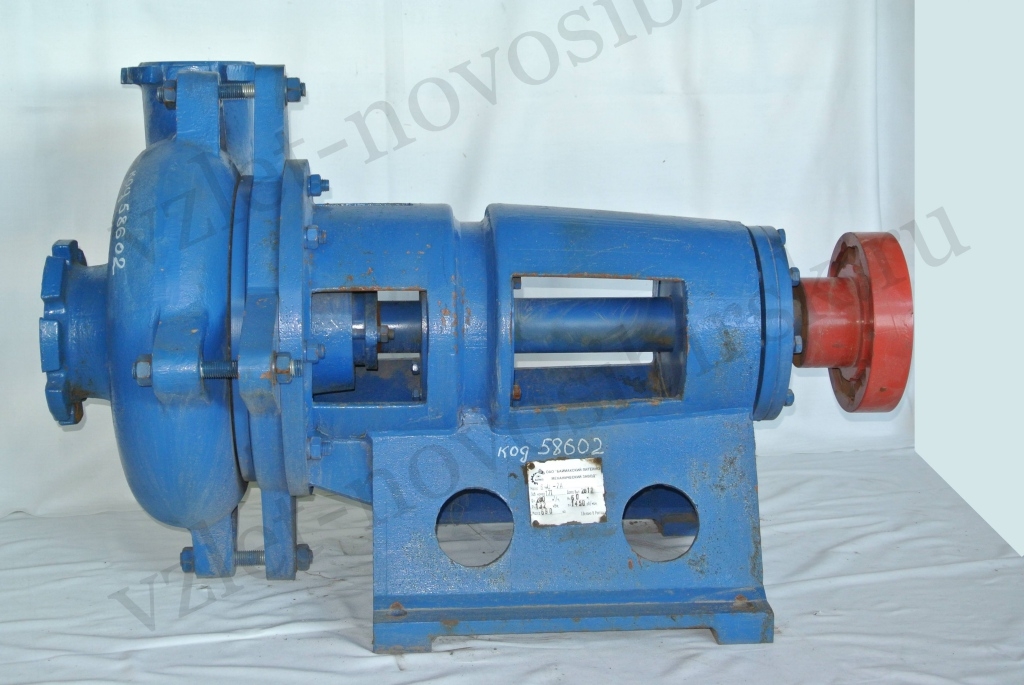

Конструкция

Насос шламовый 6ФШ-7А является центробежным, с одной ступенью, консольного типа. Агрегат монтируется на раме, валы сопрягаются при помощи закрываемой защитным кожухом упругой муфты. Центровка осей: по смещению – до 0,15 мм, по излому – до 0,3 мм. Она проводится дважды – при монтаже оборудования на место эксплуатации и после подсоединения к трубопроводным линиям. Рабочее колесо фиксируется на валу от проворота шпонкой, закрепляется гайкой.

Вал уплотнён мягким сальником в крышке, которой он поджимается по мере износа. Узел сальниковый охлаждается водой, подаваемой по штуцеру со скоростью 0,3-0,7 куб. м в час. Допускается утечка от 4 до 4,5 л/ч.

Опорная подшипниковая пара защищена армированными манжетами, смазывается Литолом-24.

Правила подключения к трубопроводам

По диаметру трубы не должны быть меньше соответствующих отверстий насоса. При несовпадении используются переходные патрубки с максимальной конусностью: на входе – 15º, на выходе – 10º.

Опоры трубопроводов – самостоятельные, исключающие механическое давление на патрубки.

Всасывающая линия минимально возможной длины, герметичная. Производитель рекомендует прокладывать её с равномерным подъёмом от резервуара с перекачиваемым материалом. При этом на ней обязательно наличие обратного клапана. Он необходим и на напорном тракте при существовании там статического давления. В нагнетательной магистрали безусловно должна быть установлена задвижка.

При эксплуатации оборудования запрещается:

  • Запускать всухую.
  • Включать, если на напорной линии нет обратного клапана и задвижки.
  • Работать в отсутствие ограждения муфты.
