Монтаж насоса ЦНД

Подготовка к монтажу

Перед установкой насоса ЦНД необходимо подготовить место согласно следующим требованиям:

  • Наличие собственного фундамента. Основание согласно строительным нормам выравнивается, изолируется от других фундаментных и опорных элементов в помещении, способных передавать (принимать на себя) вибрацию.
  • Свободный доступ к оборудованию в ходе его эксплуатации, возможность беспрепятственного демонтажа и установки.
  • Для напорного и всасывающего трубопроводов обязательно устраиваются собственные опоры, обеспечивающие возможность температурного расширения.

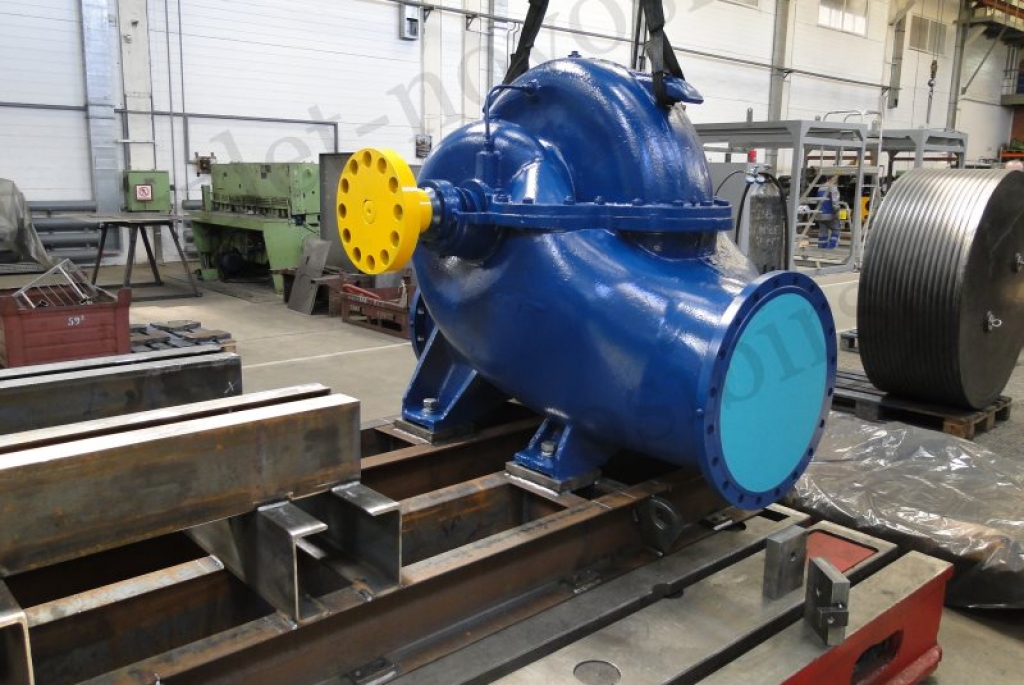

Установка и перемещение насоса ЦНД производится согласно схеме. Запрещено поднимать изделие за вал. Электрооборудование, устанавливаемое для подачи питания, защиты и контроля работы электродвигателя, должно отвечать соответствующим требованиям технической эксплуатации, устройства и безопасности.

Установка

Насос ЦНД монтируется на заранее подготовленное основание в следующей последовательности:

  • Выполняется центровка фундаментных болтов в отверстия на основании, оставляется 50-80 мм для последующего бетонирования, заливается быстросхватывающийся цементный раствор.
  • После предварительного затвердевания бетонной смеси насосный агрегат ставится горизонтально и выравнивается клиновидными подкладками, а разница в высоте заполняется цементным раствором.
  • По окончанию процесса твердения бетона проверяется соответствие центровки валов электродвигателя и насоса, при необходимости выполняется регулировка положения оборудования.
  • Фундаментные болты затягиваются.
  • Монтируются трубопроводы (напорный, всасывающий).

Если насосный агрегат не имеет единой рамы с электромотором, указанная последовательность установки сохраняется. Дистанция между полумуфтами составляет 2-10 мм. Предельное отклонение параллельности фланцев составляет 0,2 мм на 10 см длины.

На полумуфте с помощью индикатора или другого устройства (точностью от 0,01 мм), закрепленного на магнитной стойке, проверяются:

  • Радиальные расхождения валов (путем вращения измерительного диска по кругу насосного диска). Предельное несовпадение (разница между двумя показателями) должно быть менее 0,2 мм.
  • Отклонения от параллельности валов («влево/вправо», «вниз/вверх»). Максимально допустимая разница параметров – 0,25 мм.

В ходе монтажа насоса ЦНД, необходимо выполнять следующие требования:

  • Для трубопроводов обязательным является наличие собственных опор;
  • Не допускается давление труб на крепежные фланцы;
  • Фланцевые соединения и все сварные стыки должны быть герметичными;
  • Для уменьшения потерь (особенно на всасывающей магистрали) необходимо использовать трубопроводы небольшой протяженности, с минимальным числом фасонных изделий;
  • Всасывающий трубопровод монтируется с подъемом к насосу во избежание воздушных заторов, в горизонтальных участках сети переход между трубами разных диаметров обеспечивается наклонными переходами к верхней горизонтальной образующей;
  • Во избежание подсоса воздуха на подающем трубопроводе всасывающий клапан погружается в самую низкую точку резервуара с жидкостью (на глубину от 500 мм);
  • Между двумя и более всасывающими трубопроводами должно выдерживаться минимальное расстояние в 1000 мм, от стен емкости – не меньше 500 мм;
  • Не допускается превышение всасывающей вакуумметрической высоты допустимых параметров;
  • Подтекающая из сальников жидкость отводится в канализационную сеть.

Отсутствие протечек в разъемных и неразъемных соединениях проверяется водяной помпой.
