Насосы ГНОМ

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

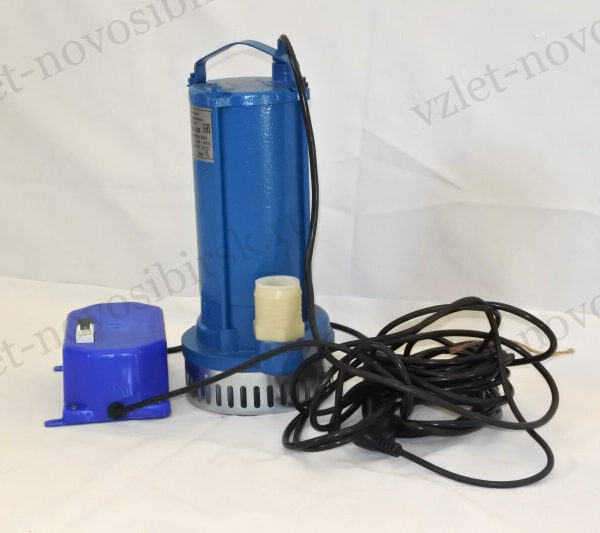

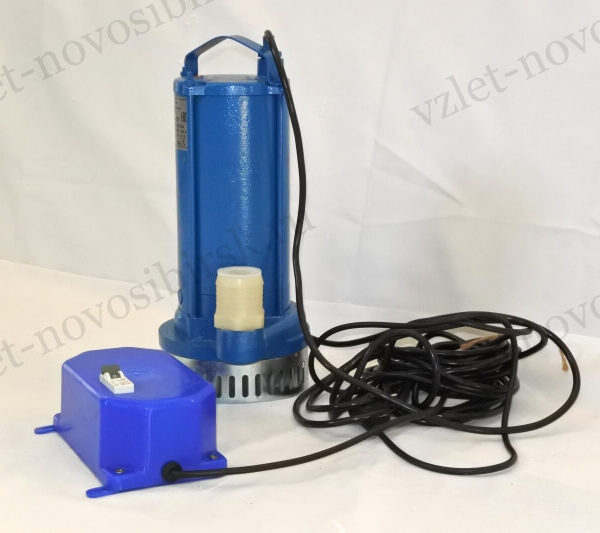

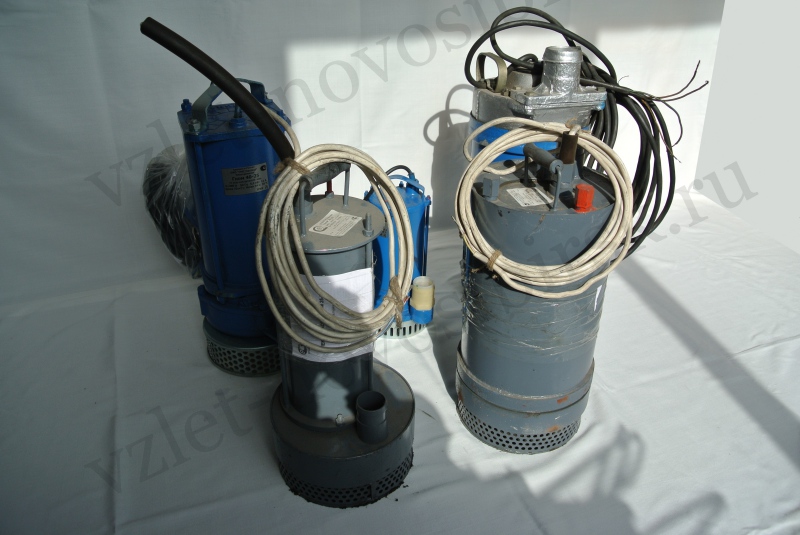

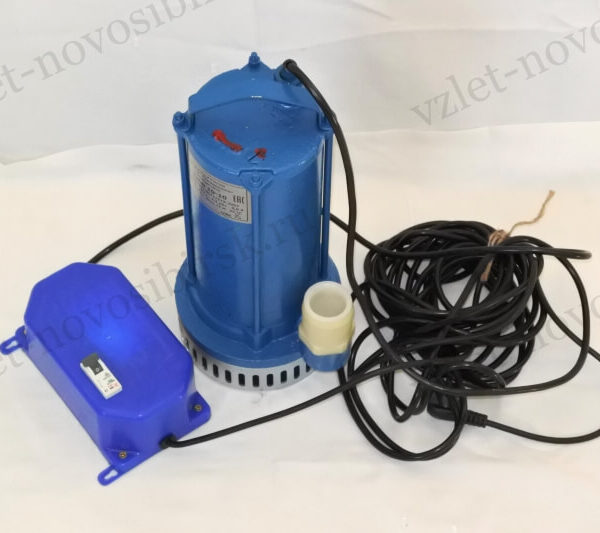

Насосы ГНОМ – это переносные устройства, работающие в полностью погружённом состоянии и приспособленные для перекачки жидкостей с сильным загрязнением.

Необходимы, когда требуется осушать:

  • земляные выемки: канавы, котлованы, траншеи;
  • труднодоступные полуподземные и подземные помещения: подвалы, полуподвалы, хранилища;
  • пруды, болота и заиленные бассейны;

или использовать в качестве штатного оборудования в линиях:

  • ливневой, бытовой и производственной канализации на предприятиях;
  • перекачки на очистительных сооружениях.

Рабочая среда

Насосы серии ГНОМ способны перекачивать воду, параметры которой не должны превышать следующих значений:

  • плотность – 1250 кг/м³;
  • температура – +35°С;
  • загрязнённость механическими примесями: содержание – 10% по массе, размеры – 5 мм.

Взрывозащищённое исполнение (буква В в обозначении) допускает применение при обстоятельствах опасности возникновения взрыва.

Конструкция

Погружной агрегат выполнен моноблочно: в один корпус помещены и насосная, и приводная части. Цилиндрический алюминиевый (АЛ-9) корпус разъёмен, с торцевой стороны закрыт крышкой. На боковой стенке на некотором расстоянии от дна устанавливается сетка для защиты внутреннего пространства от попадания в него предметов большого размера.

Дренажная помпа состоит из насоса центробежного принципа действия и электродвигателя с единым валом. Насосную часть составляют:

  • открытое рабочее колесо;
  • отвод;
  • кольцевой канал.

Между перекачивающей и приводной механизмами находится разделительная камера, куда заливается масло для смазки трущихся деталей. Оно заодно отводит от них выделяющееся тепло и выполняет роль гидрозатвора. Здесь же расположено двойное торцовое уплотнение, герметизирующее двигатель от перемещаемой среды. Охлаждение мотора происходит за счёт потока прокачиваемой жидкости, обходящей его по кольцевому каналу.

Долговечности изделия способствует гуммирование износостойкой резиной отвода и крышки.

Устройство можно ставить на дно обслуживаемого резервуара в вертикальном положении либо подвешивать за рым-болт или ручку на тросе. Данное оборудование позволяет увеличить глубину забора путём последовательного подключения нескольких единиц.
