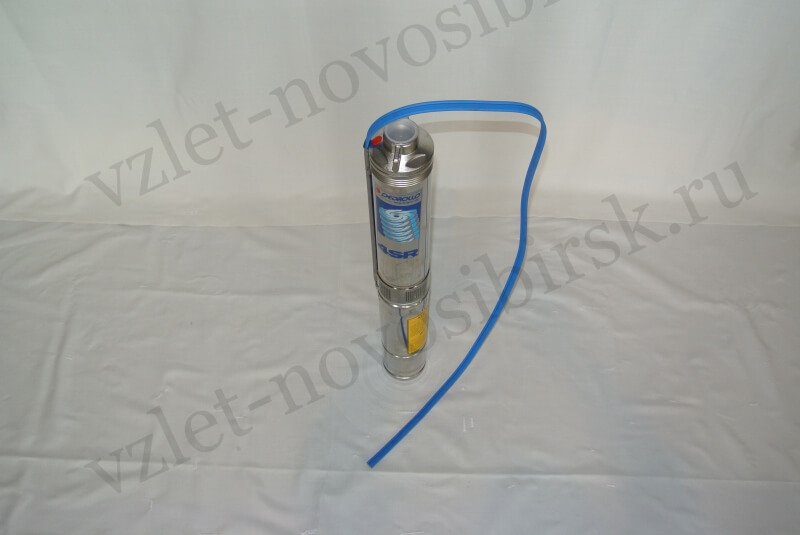

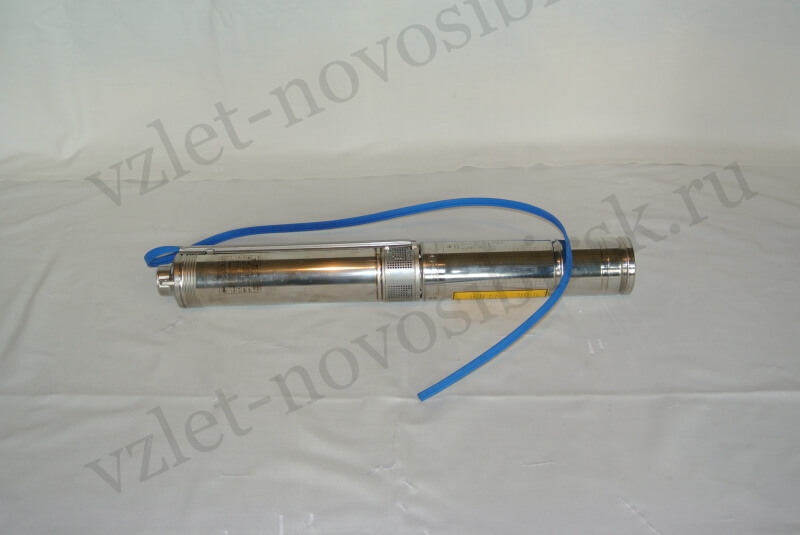

Скважинные насосы Pedrollo 4SR
Насосы ЭЦВ – агрегаты с конструкцией, позволяющей доставлять на поверхность воду из скважин большой глубины.
Требования к рабочей среде
Для базового исполнения допустимые предельные параметры её таковы по:
- минерализации – 1500 мг/л;
- температуре – +25°С:
- рН – 6,5 снизу и 9,5 сверху;
- присутствии механических примесей – 0,01% объёма;
- содержанию растворённых соединений (в мг/л): хлоридов – 350, сульфатов – 500, сероводорода – 1,5.
Специальные варианты повышают границы указанных величин.
Технические характеристики
- Производительность – 6 ÷ 1200 м³/час;
- Напор – 12 ÷ 680 м;
- Диаметр скважины – 100 ÷ 500 мм;
- Число ступеней – 1 ÷ 3;
- Длина – от 3 м;
- Вес – от 500 кг.
Конструкция
Центробежная моноблочная с жёстким соединением валов. Электродвигатель находится внизу, он может быть асинхронным или синхронным. В большинстве моделей – последний тип. Многоступенчатые обеспечивают более высокий напор, но за счёт снижения подачи.
Насос полностью погружной. Опускается в скважину вертикально и удерживается в жидкости на тросе. Охлаждение двигателя происходит омывающей его средой. При использовании его на станциях водоснабжения необходимо укомплектовать поплавковым выключателем, предотвращающим опасность сухого хода.
Глубинный агрегат при работе находится под водяным столбом большой высоты в напорном трубопроводе. Чтобы не допустить обратного вращения крыльчаток при отключении, у выхода расположен обратный клапан. Заборное отверстие расположено на некоторой высоте от дна и защищено сетчатым фильтром.
Номенклатурное обозначение
В основной кодировке указываются минимально допустимый диаметр (внутренний) обсадной скважинной трубы в дюймах и номинальные величины подачи в кубометрах в час, выходного давления в метрах водяного столба. Дополнительно могут быть приведены номер конструкторской модификации (перед буквенным кодом), шифры материала рабочего колеса и деталей проточной части (органов) насоса ЭЦВ, повышенности его эксплуатационных характеристик.
Например, изделие 1ЭЦВ 10-65-110 нрк – это электрический центробежный водяной насос первой модификации для 10-дюймовой (250 см) скважины со скоростью перекачки 65 м³ из глубины 110 м с колёсами из нержавеющей стали.
