Питательные насосы
Правила выбора
- Насос должен поддерживать необходимый объём теплоносителя в системе. Для замкнутых контуров достаточно устройства с небольшой производительностью, восполняющей потери; для открытых – необходимо дополнительно покрывать и суммарный забор из линии. Следует предусмотреть нужный запас на случай пиковой нагрузки.
- Минимальная величина напора рассчитывается как сумма гидравлического сопротивления труб с арматурой и давления в обратной линии, куда агрегат чаще и подключается.

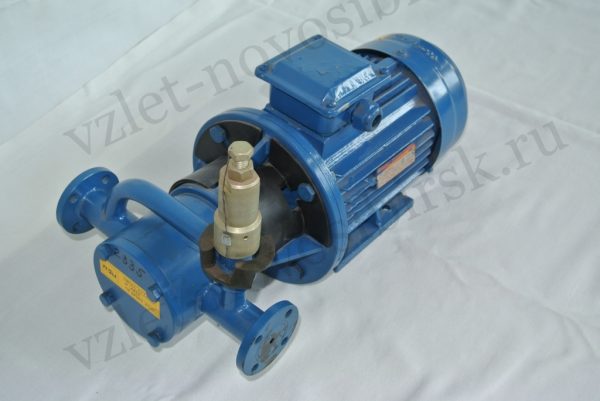

- Важной характеристикой является и предельная температура, на которую рассчитаны материалы изготовления механизма. Для бытовых нужд можно обойтись роторно-пластинчатым типа НГ (до 80˚С), но если задействованы паровые установки, то потребуется выдерживающий нагрев более 150˚С (например серия ПЭ – до 165˚С).
Архитектура агрегатов может быть:
- вертикальной и горизонтальной;
- одно- и двухкорпусной;
- секционной;
- спиральной;
- с одной, двумя и более ступенями.
Главной опасностью в линии питания бойлерного оборудования является внезапное закипание жидкости. Для предотвращения повреждений питательный насос должен быть защищён обратными клапанами с обеих сторон. Обязательна линия рециркуляции. В промышленных системах повышенного давления непременным условием ставится оснащение КИП и автоматическим управлением.

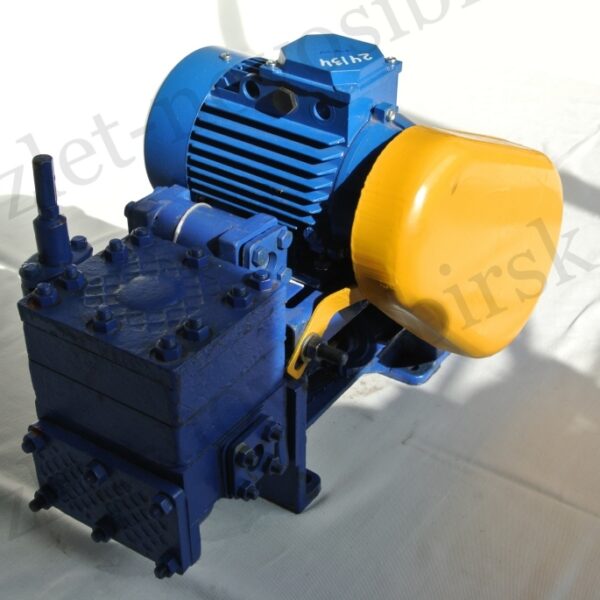

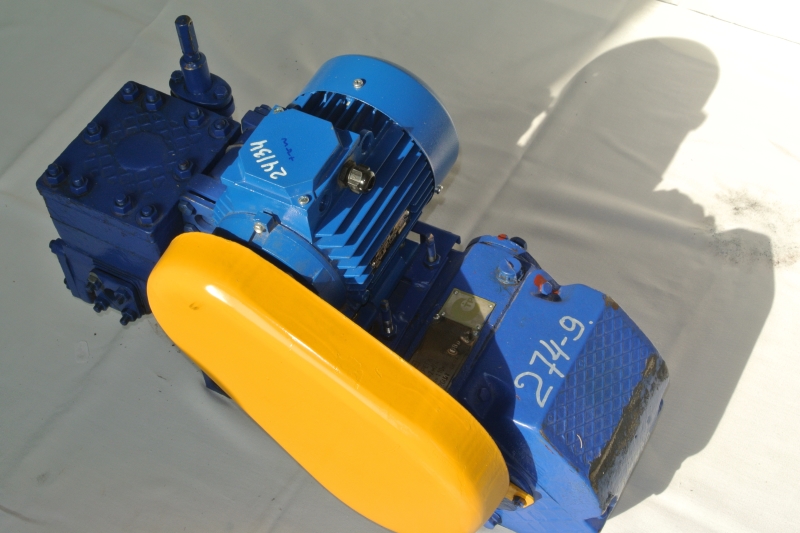

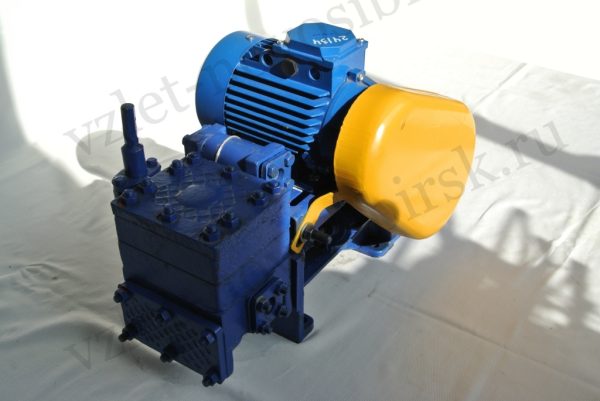

Серия АН
Оптимальна для маломощного котла. Модели рассчитаны на максимальную температуру +80˚С, но кратковременно может выдерживать до +105˚С. Нижний температурный предел – -15°С.
Конструкция – двухпоршневая четверного действия. Работает с широчайшим кругом теплоносителей, кинематическая вязкость которых может быть от 0,008 до 8 см²/с. Объёмное содержание неабразивных включений не должно превосходить 0,2%, а размер – 0,2 мм. Поэтому очень важно наличие фильтра перед насосом.
Величину подачи, напора и климатического исполнения можно узнать из номенклатурного обозначения. Например: агрегат АН 2/16-1-УХЛ4 за час перекачивает 2 м³ с выходным давлением 16 кгс/см²: Возможна эксплуатация в умеренном и холодном климате в помещении с вентиляцией и отоплением. Цифра 1 указывает на высокотемпературное исполнение (до +105˚С), у обычного (до +80˚С) этой позиции нет.
