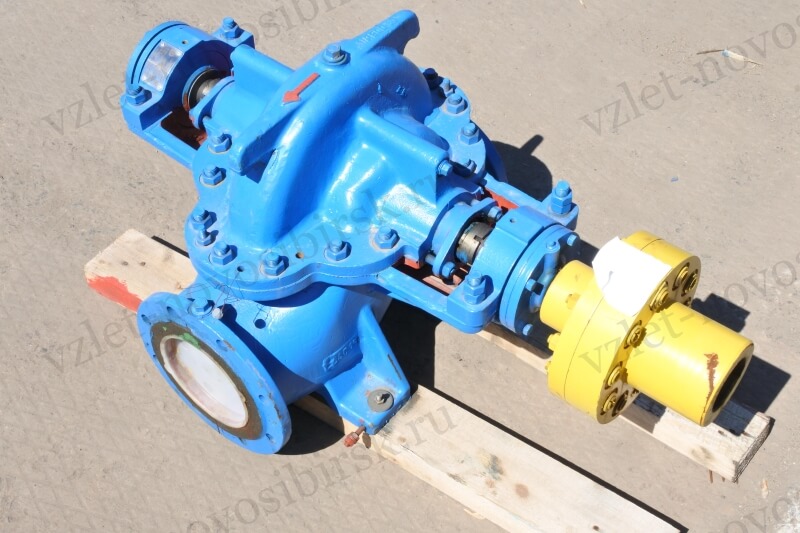

Насос 1Д200-90б

Насос 1Д200-90б

Напор (м)
22
Подача (м³/ч)
100
Частота вращения (об/мин)
1450
Потребляемая мощность (кВт)
12.50
Допускаемый кавитационный запас (м)
5.30

Конструкция насосов 1Д200-90б: горизонтальные, центробежные, одноступен­чатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Типоразмер насосаПараметрыПараметры электродвигателя
Q, м.куб./чH, м.ДКЗ, мМаркаМощность, кВтn, об/мин

200-90б

16062,05,9

АИР 225 М2

552900

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
200-90б 766 420 355 165 370 220 250 100 530
Тип насоса Размеры в мм
B1 Н H1H2H3 A1 A2A3 h
200-90б 250 495 260170170 270 320200 39
Тип насоса Размеры в мм
D D1 D2 D3 D4D5D6D7
200-90б 710 580 500 400 335525158100
Тип насоса Размеры в мм Масса, кг
d1 d2 d3n n1 db
200-90б 18 24 368 8 4210 145

Размеры насосного агрегата

Тип насоса Размеры, мм Электродвигатель Масса агрегата, кг
1Д200-90 L L1 l l3 B B1 A H h n Марка Мощность, кВт Масса эл/дв, кг
1615 1235 190 840 530 450 480 745 480 4 АИР225М2 55 320 585

Характеристика насоса (агрегата)
