Насосы для перекачки масла
Представленные в этом разделе насосы для перекачки масла предназначаются для перекачивания жидких веществ со свойствами смазывания. Это технические масла, нефтепродукты (дизтопливо, мазут, нефть), легкозастывающие субстанции (парафин, битум, лак).
Разновидности конструкций
- Винтовые. Рабочий орган – валы с продольной спиральной поверхностью. Один из двух или трёх валов ведущий. Принцип работы подобен шнековому механизму. Характеризуются равномерностью подачи, самовсасыванием, высоким выходным давлением.

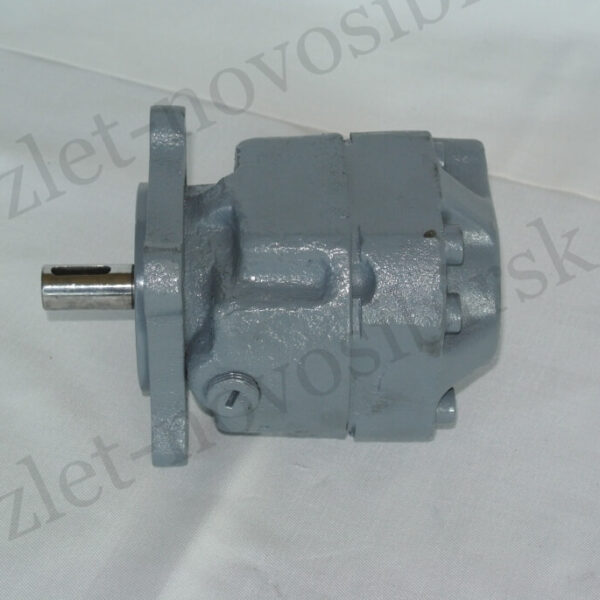

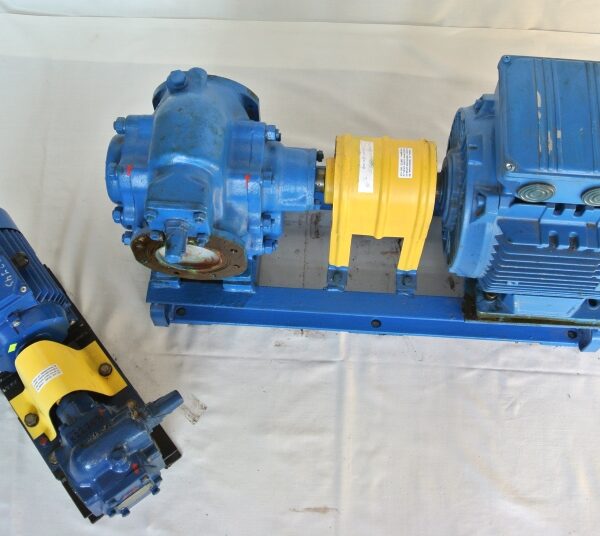

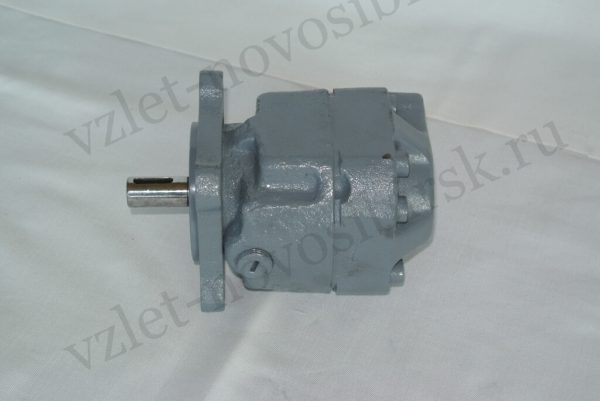

- Шестерённые. Наряду с предыдущим составляют большинство насосов для масла. Вещество перемещается в пространстве между проталкивающими его зубьями пары шестерёнок. Шестерни могут быть с внешним и внутренним зацеплением. В первом случае они одинаковые, во втором – разного диаметра и расположены эксцентрично. Рабочий объём, как и у винтовых, не регулируется.
- Роторные. Отличаются от шестерённых с внутренним зацеплением меньшим числом выступов и большей конструктивной простотой. Другое отличие – бывают и регулируемого типа. Преимущество конструкции состоит в компактности и поддержании давления масла независимо от режима работы автомобильного или другого двигателя.
- Пластинчатые. Вытеснителями являются подвижные пластины в пазах ротора, установленного внутри статора с эксцентриситетом. Основное применение этого электрического масляного насоса — в системах смазки станочного оборудования. В регулируемых конструкциях изменяется величина эксцентриситета.
- Поршневые. Отличаются от других выраженной порционной подачей. Работают в два такта: засасывание продукта из входного патрубка в цилиндр и выталкивание в выходной. Используются там, где равномерность подачи не имеет значения, например при разливе по ёмкостям из цистерны или резервуара.
Краткая характеристика некоторых серий
НМШ, Ш, НШ — наиболее известные насосы для перекачки масла классического типа. У модели НМШ шестерёнки прямозубые, у Ш — косозубые (шевронные). НШ используется для гидросистем транспортной и другой техники. Привод осуществляется от мотора машины.
Ах 3В — трёхвинтовые устройства горизонтального и вертикального монтажа с равномерной подачей и с самовсасыванием до 5 м.

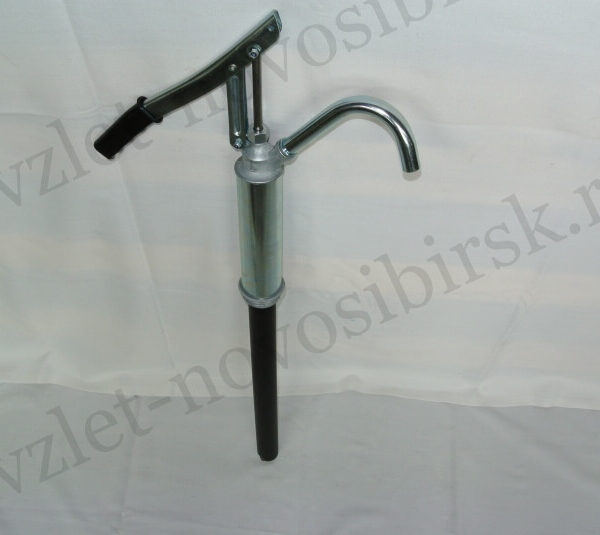

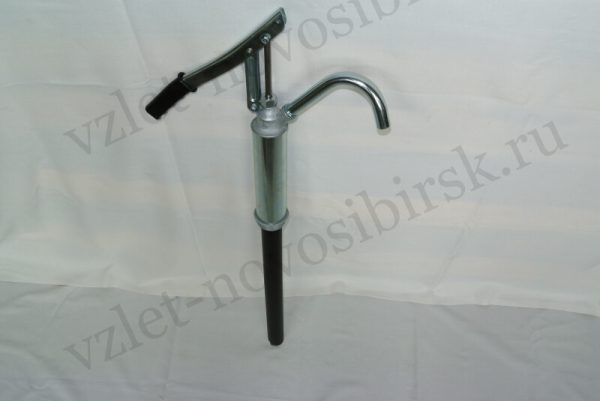

Маслораздаточные установки — электрические шестерёнчатые с краном-счётчиком и КИП (типа 03-23816) предназначены для больших хранилищ. Бочковые роторные или поршневые с электрическим или ручным приводом — для небольших.
