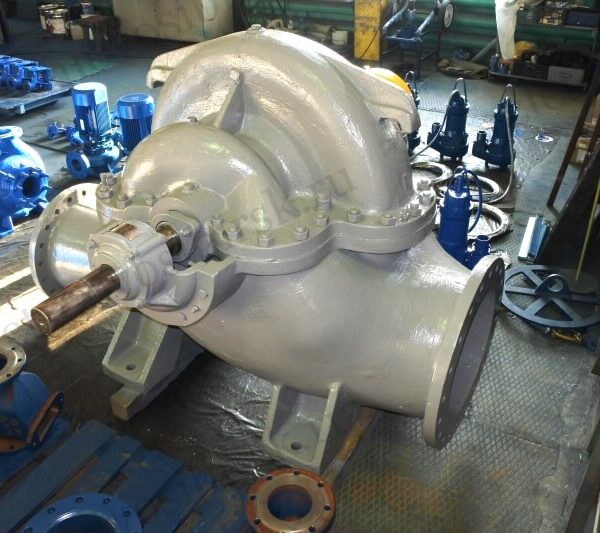

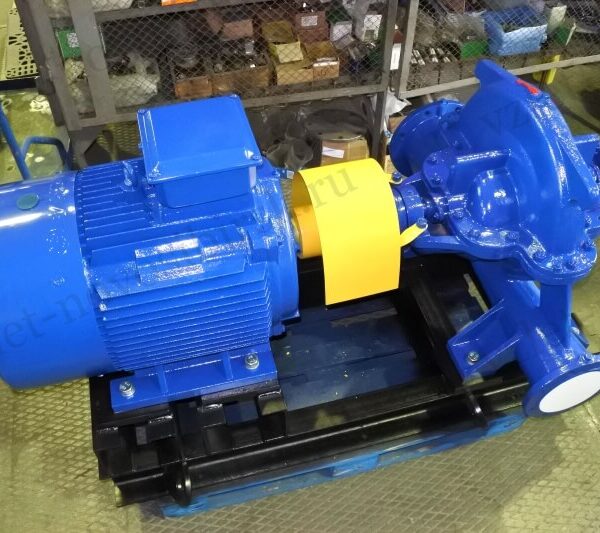

Конструкция насосов 1Д1600-90б(1000): горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Технические характеристики
Типоразмер насоса | Параметры | Параметры электродвигателя | Масса агрегата |
||||
---|---|---|---|---|---|---|---|
Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг | |
Насос 1Д1600-90б(1000) | 870 | 30 | 5,2 | 5АМ315-S6 | 110 | 980 | 2495 |
Размеры насоса
Тип насоса | Размеры в мм | ||||||||
L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
1Д1600-90б(1000) | 1421 | 782 | 710 | 400 | 710 | 450 | 440 | 180 | 1050 |
Тип насоса | Размеры в мм | ||||||||
B1 | Н | H1 | H2 | H3 | A1 | A2 | A3 | h | |
1Д1600-90б(1000) | 450 | 1005 | 530 | 400 | 300 | 630 | 630 | 360 | 85 |
Тип насоса | Размеры в мм | |||||||
D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
1Д1600-90б(1000) | 485 | 445 | 415 | 350 | 335 | 295 | 280 | 200 |
Тип насоса | Размеры в мм | Масса, кг | ||||||
d1 | d2 | d3 | n | n1 | d | b | ||
1Д1600-90б(1000) | 22 | 35 | 80 | 12 | 12 | 22 | 22 | 1515 |
Размеры насосного агрегата
Тип насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность кВт |
Масса кг |
Масса агрегата кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1Д1600-90б(1000) | 2620 | 2100 | 370 | - | 700 | 1400 | 1200 | 715 | 630 | 1305 | 805 | 6 | 5АМ315-S6 У3.Т | 110 | 960 | 2495 |
2436 | 2065 | 370 | - | 700 | 1400 | 1200 | 690 | 630 | 1260 | 760 | 6 | 5AH280-B6 У3.Т | 110 | 732 | 2185 |
Эксплуатационная характеристика
Средняя наработка до отказа, ч | 9000 |
Средний ресурс до капитального ремонта, ч | 35000 |
Среднее время до восстановления, ч | 20 |
Назначенный срок службы, лет | 30 |
Срок сохраняемости, лет | 3 |
