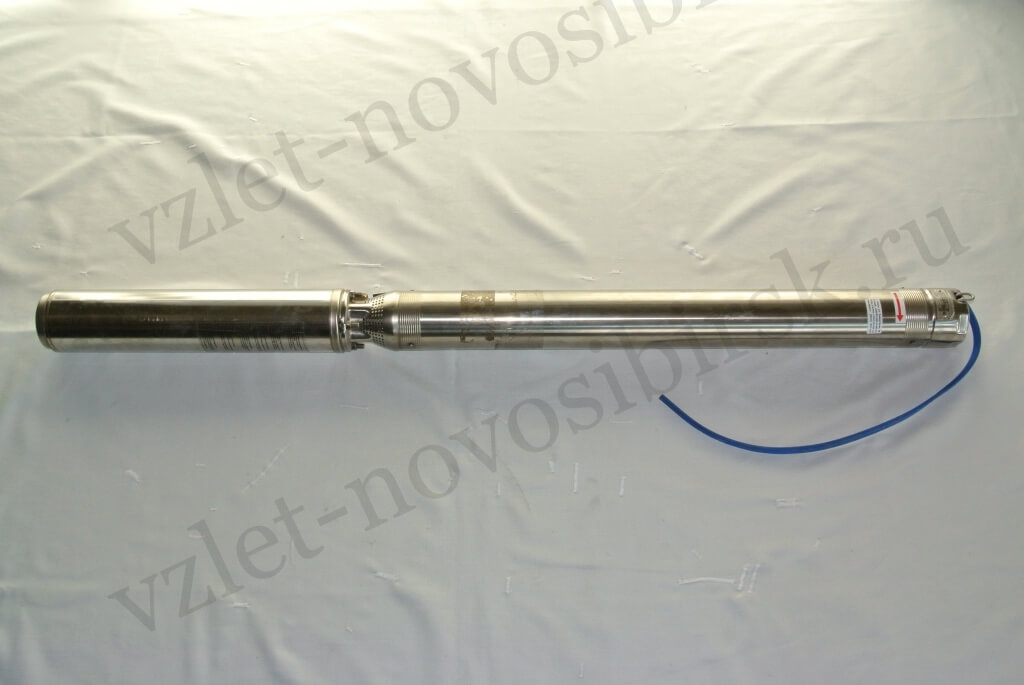

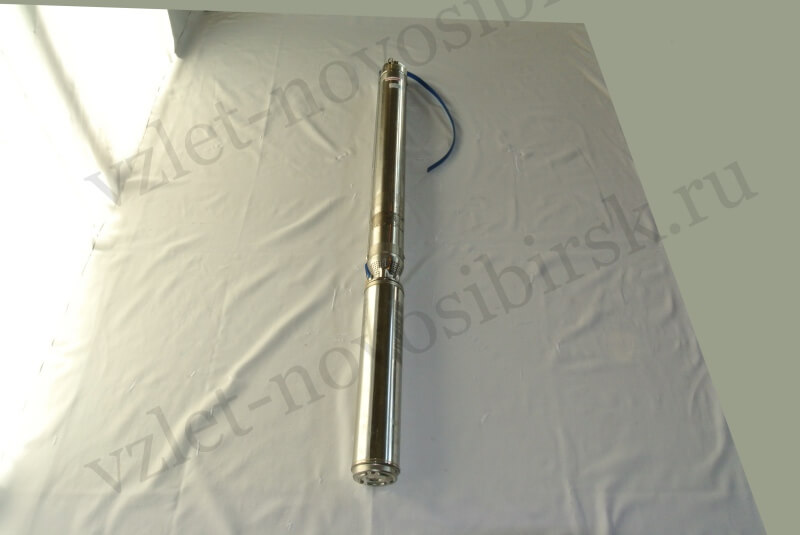

Скважинные насосы WILO-sub TWU 4

Скважинные насосы германского производства марки WILO-sub TWU 4 предназначаются для снабжения водой из глубинных водоносных слоёв.

Общие положения

Применение

Подача воды из глубоких колодцев и скважин для:

• частного водоснабжения для бытовых и хозяйственных нужд;
• полива и орошения сельхозугодий;
• обеспечения производства.

Технические данные

• Частота напряжения в сети питания – 50 Гц.
• Температура перекачиваемой воды – от +3 до +30^˚C.
• Производительность (максимальная) – 24 м³/ч.
• Напор (максимальный) – 300 м.
• Содержание песка в перекачиваемой скважинным насосом WILO-sub TWU 4 воде (максимальное) – 60 г/м³.
• Предельная глубина погружения – 200 м.
• Диаметр напорного штуцера – в зависимости от модели: 1¹/₄ и 2 дюйма.

Характеристики скважинного агрегата WILO-sub TWU 4

Насос

• Тип – погружной, многоступенчатый.
• Рабочие колёса – радиальные или диагональные (в зависимости от модели WILO-sub TWU 4).
• Обратный клапан – встроенный, рассчитанный на давление до 20 бар.
• Все детали WILO-sub TWU 4, имеющие контакт с перекачиваемой водой, изготовлены из материалов, стойких к коррозии.

Электродвигатель

• Герметичный, с охлаждением статора перекачиваемой жидкостью с минимальной скоростью течения 8 см/с.
• Подшипники – самосмазывающиеся.
• Охлаждение – обтекающей внешний корпус водой.
• Защита от коррозии – весь материал или покрытие из нержавеющего материала.
• Фланец для соединения с насосом WILO-sub TWU 4 – типа NEMA 4.
• Напряжение питания (частотой 50 Гц): однофазного – 220-230 В (EM, EMSC), трёхфазного – 380-415 В (DM).
• Скорость вращения – 2860 об/мин.
• Классы: изоляции – В, защиты – IP 58.
• Кабель электропитания – съёмный 4×1,5 мм, длиной 1,5 м либо 2,5 м (зависит от модели скважинного насоса).
• В комплект поставки WILO-sub TWU 4 с однофазным двигателем входит блок управления с конденсатором, выключателем и автоматической теплозащитой.
• Максимальное число циклов включение/выключение двигателя скважинного насоса WILO-sub TWU 4 в час – до 20.

Комплектующие

Комплектующие части в базовый комплект поставки скважинного насоса WILO-sub TWU 4 не входят:

• Клапан обратный – устанавливается на трубопровод на поверхности земли.
• Выключатель поплавковый или электроды выключения двигателя скважинного насоса при снижении уровня воды ниже допустимого.
• Шкаф управления WILO ER. В нём находятся: системы защиты двигателя от перегрузок и переключения скважинного насоса. Последняя управляется датчиками уровня воды (WILO-Fluincontrol либо WILO-Druckschaltung ER).
• Кабель электромотора с муфтой. Может быть также со штепсельной вилкой.
• Резервуары или баки напорные.

Комплект поставки скважинного насоса WILO-sub TWU 4, готового к эксплуатации (RTP – Ready to pump):

• Электродвигатель однофазный.
• Блок управления с конденсатором и термозащитой мотора.
• Кабель соединения двигателя с блоком управления (15 м).
• Кабель со штепсельной вилкой для подключения скважинного насоса к сети питания (2 м).
• Цепь для подвешивания скважинного насоса WILO-sub TWU 4, длиной 15 м. Материал – нержавеющая сталь.

Примечание. Электрические соединения двигателя скважинного насоса WILO-sub TWU 4 выполняются на заводе-изготовителе.

Монтаж

Скважинный насос WILO-sub TWU 4 может устанавливаться горизонтально или вертикально. Перед его монтажом в скважинном отверстии или колодце нужно убедиться в соответствии:

• конструкции объекта требованиям и правилам, действующим в регионе;
• диаметра скважинного отверстия диаметру насоса WILO-sub TWU 4: минимальный диаметр скважины – 4” (для TWU 4-16 – 6”).
• свойств перекачиваемой воды техническим характеристикам скважинного насоса WILO-sub TWU 4;
• притока воды в скважину производительности насоса;
• длины кабеля питания месту установки скважинного насоса (при необходимости она увеличивается, или переносится место подключения).

Порядок монтажа

1. Скважинный насос WILO-sub TWU 4 опускается с помощью лебёдки (тали) и удерживается в процессе работы на ней.
2. Агрегат располагается на расстоянии не ближе 30 см ко дну скважины.
3. В качестве трубопровода подачи для скважинного насоса WILO-sub TWU 4 используется гибкий или жёсткий напорный шланг.
