Конструкция насосов 1Д200-90: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

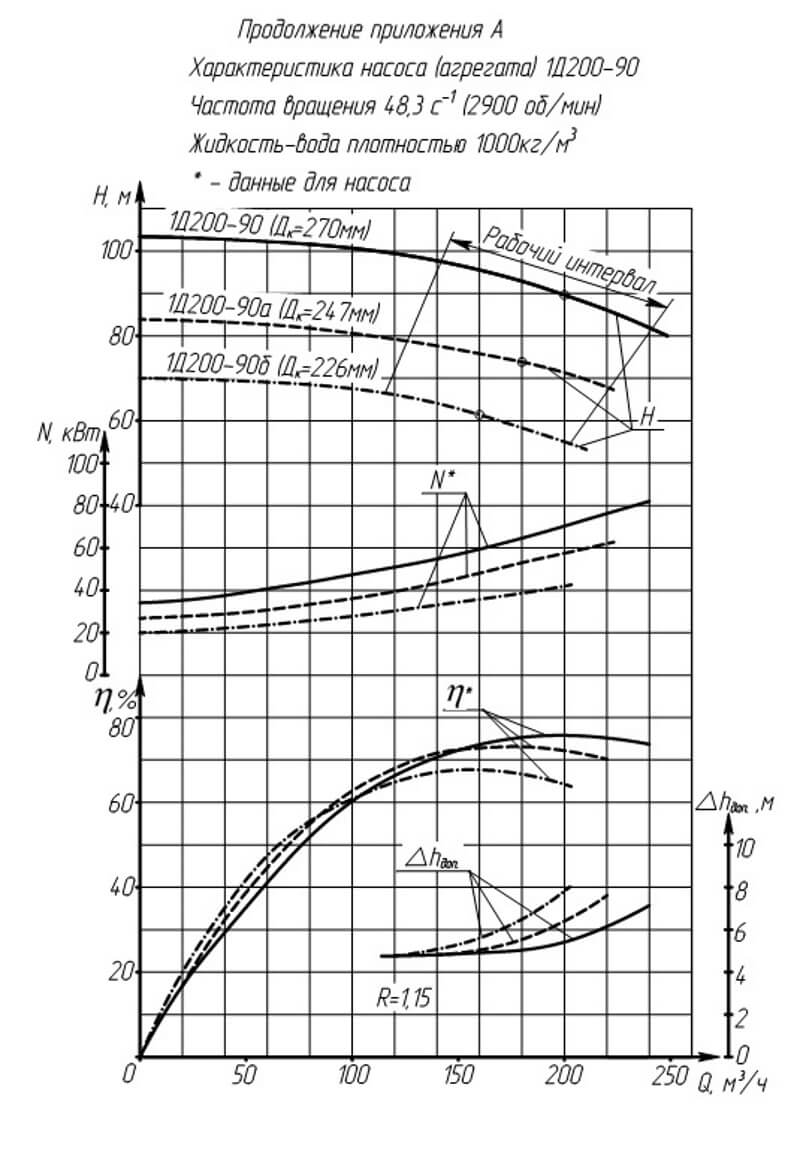

Технические характеристики
Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
1Д200-90 | 200 | 90,0 | 5,9 | АИР 250 М2 | 90 | 2900 |
Размеры насоса
Тип насоса | Размеры в мм | ||||||||
L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
1Д200-90 | 766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 530 |
Тип насоса | Размеры в мм | ||||||||
B1 | Н | H1 | H2 | H3 | A1 | A2 | A3 | h | |
1Д200-90 | 250 | 495 | 260 | 170 | 170 | 270 | 320 | 200 | 39 |
Тип насоса | Размеры в мм | |||||||
D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
1Д200-90 | 710 | 580 | 500 | 400 | 335 | 525 | 158 | 100 |
Тип насоса | Размеры в мм | Масса, кг | ||||||
d1 | d2 | d3 | n | n1 | d | b | ||
1Д200-90 | 18 | 24 | 36 | 8 | 8 | 42 | 10 | 145 |
Размеры насосного агрегата
Тип насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг | |||||||||||
1Д200-90 | L | L1 | l | l3 | B | B1 | A | H | h | n | Марка | Мощность, кВт | Масса эл/дв, кг | |
1705 | 1330 | 190 | 910 | 530 | 460 | 400 | 805 | 480 | 4 | АИР250М2 | 90 | 490 | 755 |
