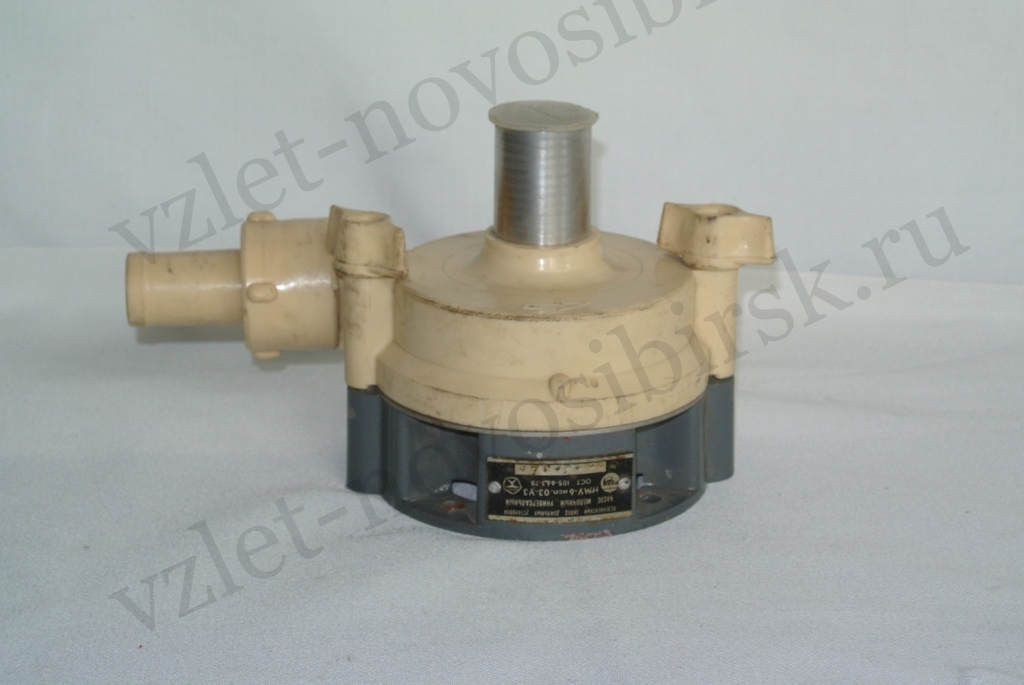

Молочные насосы НМУ-6

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Применение

Молочные насосы универсальные НМУ-6 – агрегаты для перекачки молока на доильных установках, а также других жидкостей для них: моющих и дезинфицирующих. Это агрегаты для перекачки молока на доильных установках, а также других жидкостей для них: моющих и дезинфицирующих.

Устройство

Агрегат составляют разборная и неразборная части:
  • Неразборная часть состоит из фланца и привода, соединённых между собой болтами М6х20.
  • Разборная же состоит из корпуса, стенки, крыльчатки, патрубка, пружины, обоймы, уплотнителя наконечника, обоймы. В корпус запрессован диффузор. Соединение между патрубком молочного насоса и диффузором уплотняется клапаном с помощью гайки. Уплотнителем между корпусом и стенкой служит кольцо. Зазор между стенкой и крыльчаткой должен составлять 0,8-1,6 мм. Он регулируется при помощи шайб.
  • Обе части соединяются меж собой двумя гайками.

Могут откачивать молоко как из вакуумной системы доильного аппарата, так и из открытой ёмкости.

Порядок работы

Устанавливаются горизонтально и закрепляются на кронштейне или на основании. Их центр оси должен располагаться ниже центра сливного отверстия ёмкости с перекачиваемой жидкостью. Подключаются к сети через пускозащитную аппаратуру. Молочные насосы НМУ-6, составляющие с доильными установками единый агрегат, работают автоматически. Неагрегатированные же включаются и выключаются вручную. Предельная продолжительность непрерывной работы устройств, перекачивающих жидкости из резервуаров незавакуумированных – 90 минут. Далее молочные установки нуждаются в часовом охлаждении.

Условия эксплуатации

Предназначены для перекачки жидкостей:
  • без содержания абразивных частиц;
  • с температурой не выше +75°С;
  • с максимальной вязкостью 4 сантипуаза.
Используются при:
  • температуре воздуха в помещении в пределах от +5°С до +40°С;
  • относительной его влажности не выше 85%.

Технические данные

Насосная часть установки приводится в движение электродвигателем через муфтовое соединение. Продукт, подлежащий перекачке, поступает в рабочую камеру через всасывающий патрубок и продавливается зубьями шестерён через пространство между ними и стенками корпуса к выходному, нагнетательному, патрубку. Зазор между зубьями и корпусом – 0,2 мм и менее. Этой величины вполне достаточно для прокачки вязких продуктов с полным исключением их обратного хода.

Технические параметры

1. Минимальная подача при давлении молочного насоса 130±2 кПа (13 м вод. ст.), л/с (дм³/час):

  • при входном давлении атмосферном – 1,8 (6500);
  • при входном давлении вакуумметрическом (50 кПа) – 1,0 (3600).

2. Электродвигатель:

  • тип – АИР71А2СУ2;
  • мощность номинальная, кВт – 0,75;
  • частота вращения, об/мин – 3000.

3. Наружные диаметры патрубков, мм:

  • всасывающего – 40;
  • нагнетательного – 22.

4. Габариты, мм:

  • длина – 385;
  • ширина – 275;
  • высота – 190.

5. Вес, кг – 12,5;

6. Срок службы, лет – 8.
