Молочные насосы ПЦН 30

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Применение

Молочные насосы ПЦН 30 – устройства для перекачивания пищевых жидкостей, сходных по химической активности и вязкости с молоком. Предназначены для использования на молочных фермах, на молоко- и маслозаводах. Могут быть применены для перекачки также воды и иных жидких продуктов в пищевой отрасли.

Конструкция

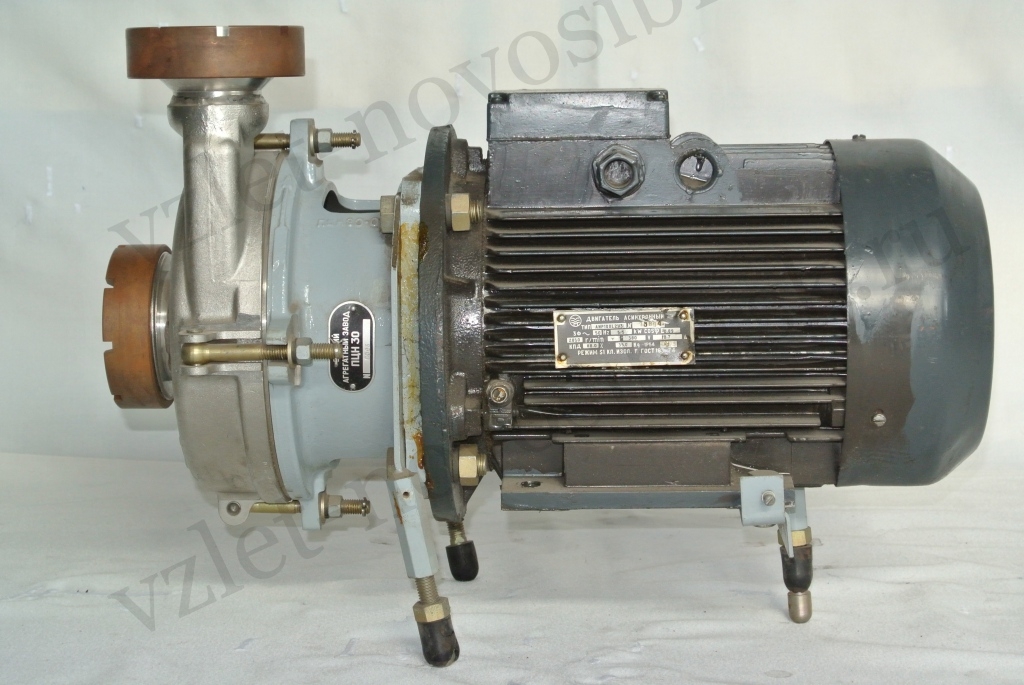

Моноблочный агрегат, составленный насосным блоком и электродвигателем с фланцевым соединением. Рабочее колесо насажено непосредственно на удлинённый вал (консоль) электромотора. Улитка и тарелка корпуса насосной части крепятся на переходном фланце-проставке с помощью откидных болтов, упрощающих процесс разборки-сборки.

Уплотнение вала – торцевое составное: неподвижная часть – втулка графитовая с манжетой, подвижная – обойма с манжетой, обе части прижаты друг к другу пружиной.

Молочные насосы ПЦН 30 – устройства центробежного типа, которые перекачивают среду посредством сообщения ей механической энергии вращающихся лопаток рабочего колеса. Перекачиваемая жидкость отбрасывается к периферии за счёт центробежной силы, образуя у оси область пониженного давления, а на краю камеры – повышенного. Поэтому они являются агрегатами не циклического, а непрерывного действия. Центробежные конструкции не являются самовсасывающими, поэтому перед пуском рабочие полости должны быть полностью залиты продуктом, подлежащим перекачке. Такой предварительной подготовки не потребуется при расположении его ниже уровня перекачиваемой жидкости.

Технические параметры

  • Минимальный напор – 20 м;
  • Минимальная подача – 30 куб. м/час;
  • Диаметры патрубков (всасывающего и нагнетающего) – 65 мм;
  • Тип электродвигателя – АИР100;
  • Мощность – 5,5 кВт;
  • Частота вращения – 2900 об/мин;
  • Напряжение питания – 380 В;
  • Размеры (Длина×Ширина×Высота) = 545×260×370 мм;
  • Вес с электродвигателем – 64 кг.

Направление вращения вала определяется по взгляду на его всасывающий патрубок. Правильным является – против часовой стрелки, иначе говоря. левое.

Порядок эксплуатации

  • Работа «всухую», а также при прерывании поступления продукта по любым причинам недопустима.
  • Трубопроводы должны крепиться на собственных опорах, чтобы не создавать механической нагрузки. Всасывающий должен быть предельно коротким и, по возможности, прямым.
  • Пуск производится при закрытом выходном кране. Он открывается после выхода на рабочий режим электродвигателя (определяется на слух).
  • Останавливается в следующем порядке: закрывается входной кран, затем выходной, и после этого выключается двигатель.
  • После каждого применения подлежит обязательной разборке и промывке: предварительной – раствором щелочного средства, и окончательной – горячей водой. Чистке подвергаются все рабочие поверхности, имевшие соприкосновение с продуктом. Эти операции проводятся в санитарно-гигиенических целях. При этой регулярной разборке/сборке обязательно проверяются попутно все узлы молочного насоса ПЦН 30. После сборки следует агрегат испытать на наличие протечек
