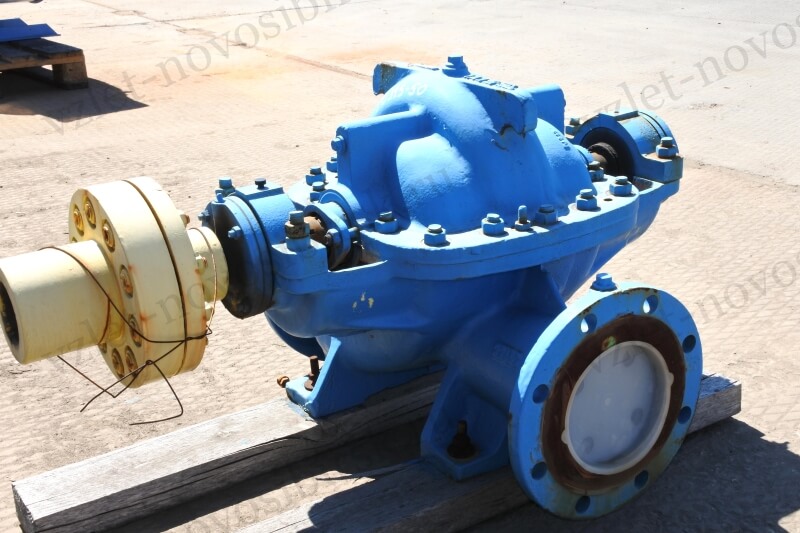

Насос 1Д315-50б

Насос 1Д315-50б

Напор (м)
36
Подача (м³/ч)
220
Частота вращения (об/мин)
2900
Потребляемая мощность (кВт)
39
Допускаемый кавитационный запас (м)
6.80

Конструкция насосов 1Д315-50б: горизонтальные, центробежные, одноступен­чатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Типоразмер насосаПараметрыПараметры электродвигателя
Q, м.куб./чH, м.ДКЗ, мМаркаМощность, кВтn, об/мин

1Д315-50б

220366,8

АИР200L2

452900

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
1Д315-50б 766 420 355 165 370 220 250 100 600
Тип насоса Размеры в мм
B1 Н H1H2H3 A1 A2A3 h
1Д315-50б 300 520 290170170 270 320200 39
Тип насоса Размеры в мм
D D1 D2 D3 D4D5D6D7
1Д315-50б 260 280 258 200 280240212150
Тип насоса Размеры в мм Масса, кг
d1 d2 d3n n1 db
1Д315-50б 22 24 368 8 1810 190

Размеры насосного агрегата

Марка насоса Размеры, мм Электродвигатель Масса агрегата, кг
1Д315-50б L L1 l l3 B B1 A H h n Марка Мощность. кВт Масса, кг
1577 1235 190 820 600 360 300 775 500 4 АИР200L2 45 240 540

Характеристика насоса (агрегата)
