Насосы ВК

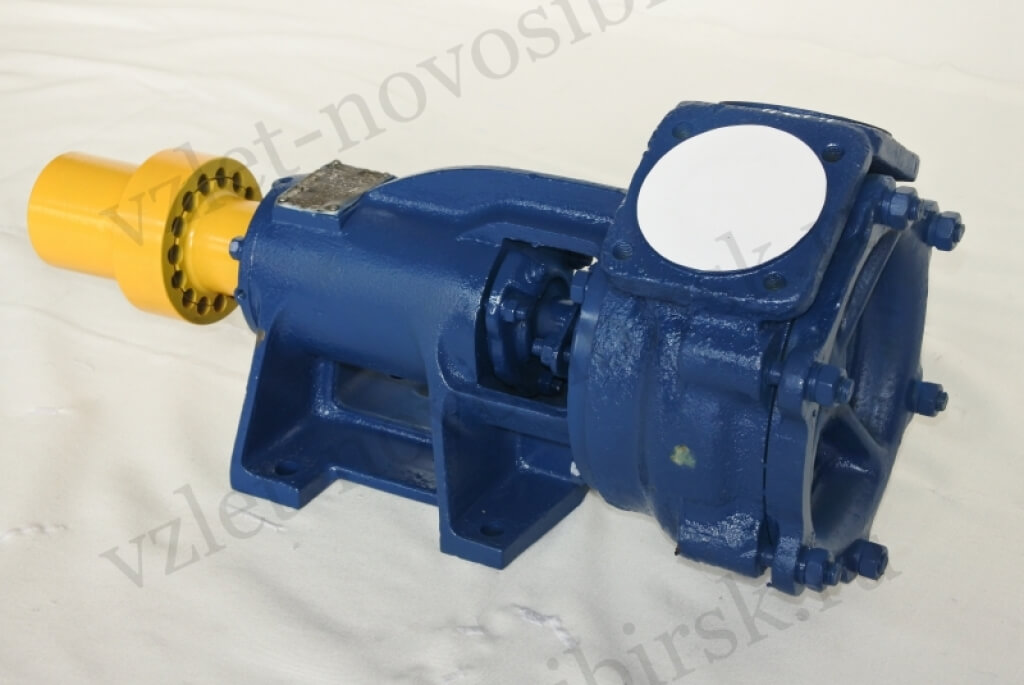

Насосы ВК – консольные горизонтальные вихревые агрегаты с одной ступенью нагнетания.

Рабочая среда

Вода и другие жидкости, негорючие и нетоксичные, у которых следующие параметры не превышают значений:

• вязкость – 36 сСт;
• твёрдые включения размером – 0,05 мм, массовым содержанием – 0,01%;
• коррозионная активность к материалам проточной части – 0,1 мм/год.

Конструкция

Камера имеет кольцевую форму. Направляющая часть отделена от всасывающей перемычкой-отсекателем. Вращающееся рабочее колесо создаёт в жидкости вихревое движение с большой кинетической энергией на выходе в нагнетательную линию. На нём, сплошном диске с радиальными лопатками, проделаны отверстия. Они уменьшают действия сил, направленных по оси. Вращаться колесо может в любую сторону. Нужно только иметь в виду, что выходным будет патрубок, расположенный на большой дуге камеры.

Закрепление ротора на валу шпоночное, позволяющее свободно перемещаться по нему. Вал крепится в шарикоподшипниках в кронштейне. Уплотнение мягкое сальниковое. Соединение с электроприводом – упругое муфтовое.

Варианты исполнений

В серию насосов ВК входят также варианты ВКС и ВКО:

• ВКС – самовсасывающий. Этой возможности способствует напорный колпак, устанавливаемый на нагнетательном патрубке. На оси колпака внутри находится воздухоотвод, и при пуске там, благодаря эжекторному эффекту, создаётся разрежение. Его достаточно для подъёма жидкости с глубины 4 м. Полости насоса должны вначале быть залиты перекачиваемой средой.
• ВКО – обогреваемый. Снабжён системой из крышки и диска, образующих камеру обогрева. В неё можно подавать как пар, нагретый до 160°С под давлением до 0,49 МПа, так и охладитель (не холоднее -15°С). Таким образом, устройство имеет расширенный температурный диапазон для веществ. С его помощью можно перекачивать среду не только легкозастывающую, но с таким же успехом горячую.

Кодировка

В ней обозначены тип насоса (вихревой консольный), величины подачи в л/с и напора в м, материал проточной части. Материалы: чугун (буква «А»), бронза («Б») или нержавеющая сталь («К»). Дополнительно могут указываться климатическое исполнение с размещением, наличие двойного торцового уплотнения (2Г) и др.

Например: ВК 2/26Б – агрегат с бронзовыми деталями, подающий 2 л в секунду на высоту 26 м.
