Вакуумные насосы для откачки канализации КО
Вакуумные насосы для откачки канализации КО (модификации 503, 505 и 510) – агрегаты для достижения вакуума или создания повышенного давления. Устанавливаются на цистерны машин со специализированным оборудованием типа КО. Монтируются на илососные и ассенизаторские автомашины. Также устанавливаются на каналопромывочный и иной спецавтотранспорт сферы жилищно-коммунального хозяйства.
Вакуумные насосы могут работать в режиме откачки воздуха для заполнения рабочих емкостей, например, для откачки канализации. Предусмотрен режим нагнетания, для их опорожнения.
Температура эксплуатации оборудования — от -20°С до +40°С.

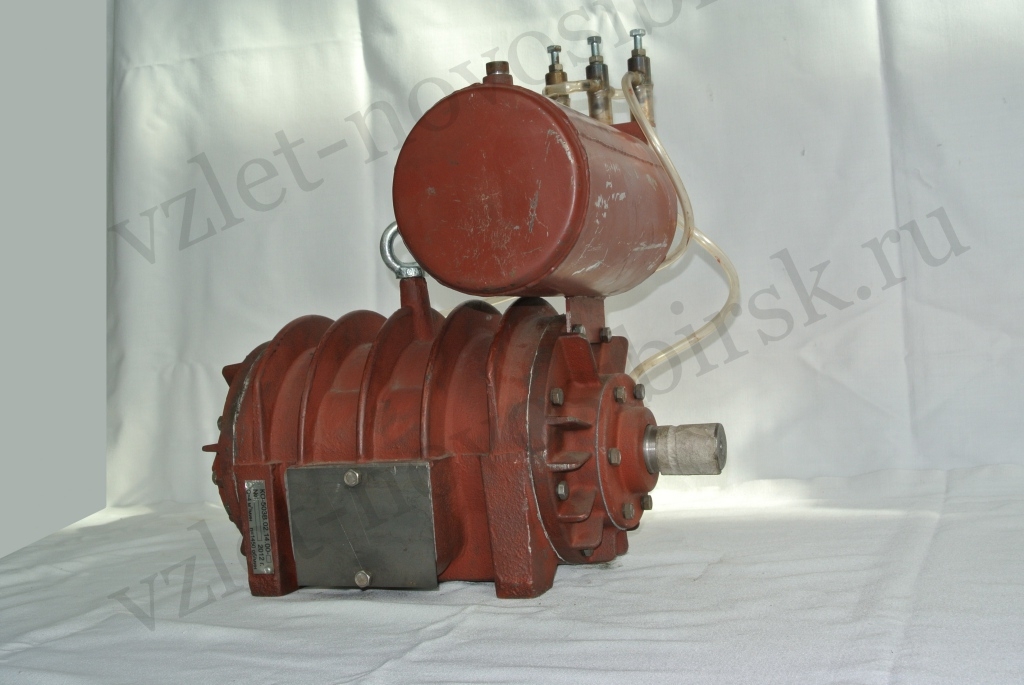

Фото
Конструкция
Включает следующие элементы:
- Литой корпус. Изготавливается из долговечного чугуна. Имеет ребристую поверхность и торцевые крышки
- Ротор. Монтируется эксцентрично.
- Лопатки. Выполнены из текстолита.
- Вентилятор. Зафиксирован на конце вала со шкивом.
- Регулятор смазки. Винтового типа.
Принцип работы
Вакуумный насос для откачки канализации выполнен в пластинчато-роторной конструкции. Относится к категории объемных механических вакуумных механизмов, принцип работы которых основан на вытеснении. Лопатки, свободно перемещающиеся в пазах ротора, прижимаются к внутренним стенкам корпуса за счет возникающих центробежных сил. Образуется разделение полости корпуса на зоны с переменным объемом. Они ограничиваются корпусом, лопатками, ротором и крышками. За счет вращения ротора в зонах с увеличивающимся объёмом возникает разрежение, в которую всасывается рабочая среда. Сжатый воздух порционно выталкивается из уменьшающейся зоны в выхлопное окно под давлением.
Технические характеристики вакуумных насосов КО
|
Параметр |
Модель |
||
|---|---|---|---|
|
КО-503 |
КО-505 |
КО-510 |
|
|
Производительность при P=0, куб.м./час |
240,0+-20,6 |
310,0+-20,0 |
360,0+-20,0 |
|
Потребляемая мощность, кВт |
6,0+-0,6 |
9,0+-0,6 |
9,0+-0,6 |
|
Номинальная частота вращения ротора, об/мин |
1450 |
1150 |
1450 |
|
Максимальное разряжение, МПа |
0,085 |
0,085 |
0,085 |
|
Рабочее давление, МПа, не более |
0,06 |
0,06 |
0,06 |
|
Направление вращения ротора |
Правое, левое |
Правое, левое |
Правое, левое |
|
Температура насоса, оС, не более |
80 |
80 |
80 |
|
Коэффициент полезного действия |
0,8-0,9 |
0,8-0,9 |
0,8-0,9 |
|
Масса, кг, не более |
85 |
125 |
125 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
470 280 225 |
520 300 285 |
670 310 338 |
