Насос 1Д1250-63а

Напор (м)
52.50
Подача (м³/ч)
1100
Частота вращения (об/мин)
1450
Потребляемая мощность (кВт)
220
Допускаемый кавитационный запас (м)
6.10

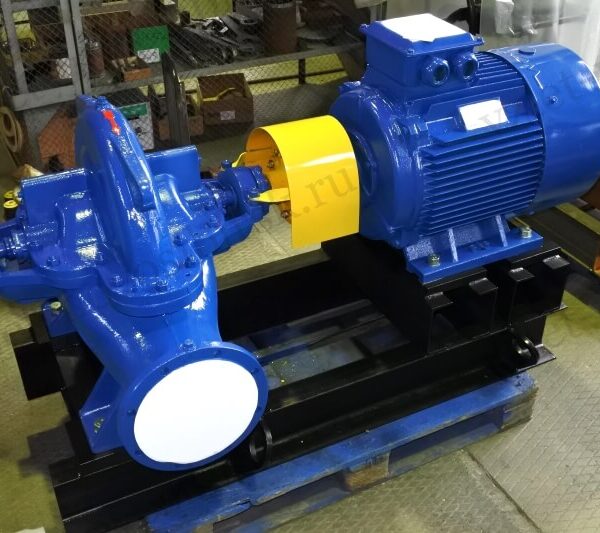

Конструкция насосов 1Д1250-63а: горизонтальные, центробежные, одноступен­чатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Типоразмер насоса Параметры Параметры электродвигателя Масса
агрегата
Q, м³/ч H, м. ДКЗ, м Марка Мощность, кВт об/мин кг
Насос 1Д1250-63а 1100 52,5 6,1 5АМН315M4 250 1450 2230

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
1Д1250-63а 1185 665 590 350 590 390 360 160 950
Тип насоса Размеры в мм
B1 Н H1H2H3 A1 A2A3 h
1Д1250-63а500 897 500340300 530 530300 64
Тип насоса Размеры в мм
D D1 D2 D3 D4D5D6D7
1Д1250-63а485 445 415 350 390350320250
Тип насоса Размеры в мм Масса, кг
d1 d2 d3n n1 db
1Д1250-63а 22 28 6012 8 2218 800

Размеры насосного агрегата

Тип насоса L L1 l l1 l2 l3 B B1 A H h n Двигатель Мощ-ность
кВт		 Масса
кг		 Масса
агрегата
кг
1Д1250-63а 2670 2385 310 - 700 1400 1050 720 650 1175 690 6 ДАВ-250-4 У3 250 1420 2583
2290 2075 310 - 620 1265 950 600 540 1260 725 6 ДАН-315-М4 У3 250 970 2062
2235 1920 310 - 620 1265 950 600 540 1225 725 6 5АН315-В4 У3.Т 250 990 2070
2635 1970 310 - 620 1265 950 600 540 1175 725 6 5АМН315-М4 У3 250 1145 2230
2675 2130 310 - 700 1400 1040 720 650 1280 690 6 А4-355L-4 У3.Т 250 1250 2352

Эксплуатационная характеристика

Средняя наработка до отказа, ч 9000
Средний ресурс до капитального ремонта, ч 35000
Среднее время до восстановления, ч 20
Назначенный срок службы, лет 30
Срок сохраняемости, лет 3

Характеристика насоса (агрегата)
