Водоэмульсионные помпы

Параметры работы

• Вязкость рабочих жидкостей: до 90 мм²/с;
• Концентрация загрязнений: до 5 г/л;
• Максимальный размер загрязняющих частиц: 0,5 мм.

Не допускается использование водоэмульсионных помп со смазывающе-охлаждающими жидкостями, приводящими к коррозии деталей электронасоса.

Конструктивные особенности

• Направление вращения вала – правое;
• Комплектация опорным подшипником;
• Электродвигатель – асинхронный;
• Габаритные и крепежные размеры соответствуют насосам типа НГ.

Подготовка к эксплуатации, меры предосторожности

Перед использованием водоэмульсионные помпы должны быть заземлены. Для этой цели используют специальные заземляющие зажимы, предусмотренные на электродвигателе. Любые работы с устройством производятся лишь при отключенном приводе.

Устройство, принцип работы

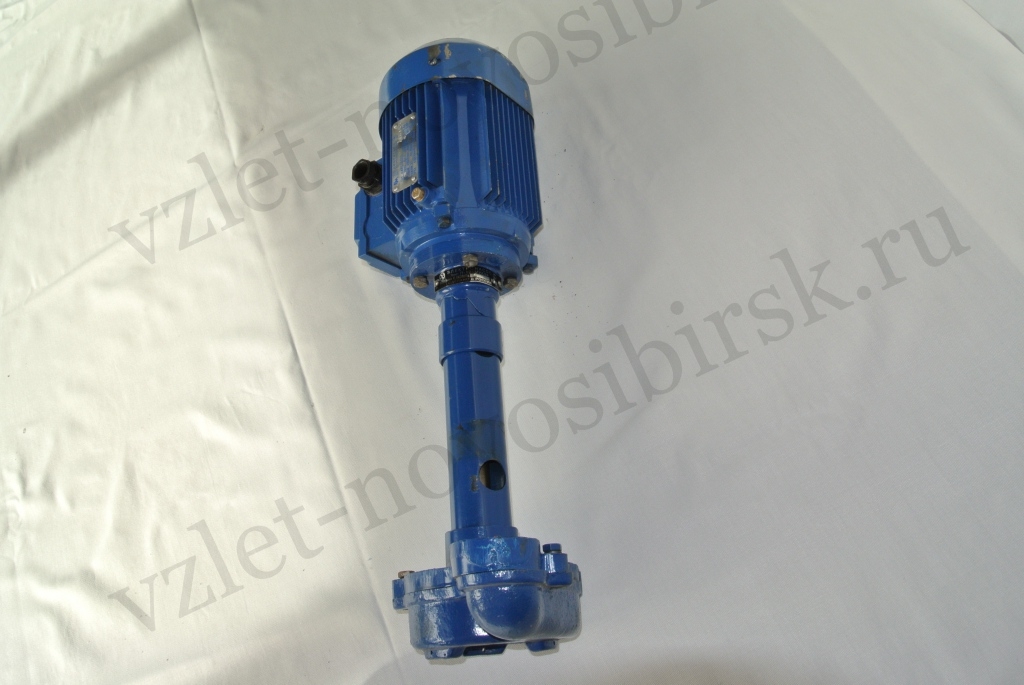

Состоит из электродвигателя, стойки, основания, крыльчатки, крышки и сетки.

При вращении вала электрического привода жидкость перемещается путем обтекания лопаток крыльчатки. Затем жидкая среда поступает через профильный канал крышки в систему по нагревательному отверстию в стойке. Сетка на всасывающем отверстии служит для защиты от попадания внутрь крупных частиц, посторонних предметов.

Глубина погружения насосной части регулируется путем перемещения основания по стойке.

Порядок монтажа, эксплуатации

Монтируется вертикально и крепится четырьмя винтами на верхней крышке емкости со смазывающе-охлаждающей жидкостью, либо на станине. Насосная часть погружается в рабочую среду на глубину 80-200 миллиметров (для моделей П-50М, П-25М), 100-300 мм (для моделей П-200М, П-100М).

Располагается на станине или крышке бака так, чтобы обеспечивать удобный доступ к агрегату. Не допускается попадание на эмульсии и металлической стружки на наружные поверхности электрического насоса. Бак с охлаждающе-смазывающей жидкостью плотно закрывается, на нем предусматривается отстойник, куда скапливаются инородные частицы.

Обязательным условием эксплуатации является наличие пускозащитной аппаратуры.

По завершению монтажа следует проверить:

• надежность и исправность контактных и крепежных соединений;
• правильность подсоединения выводов двигателя к электрической сети;
• соответствие частоты и напряжения электросети параметрам, указанным на табличке;
• правильность направления вращения вала (по часовой стрелке);
• надежность заземления.
