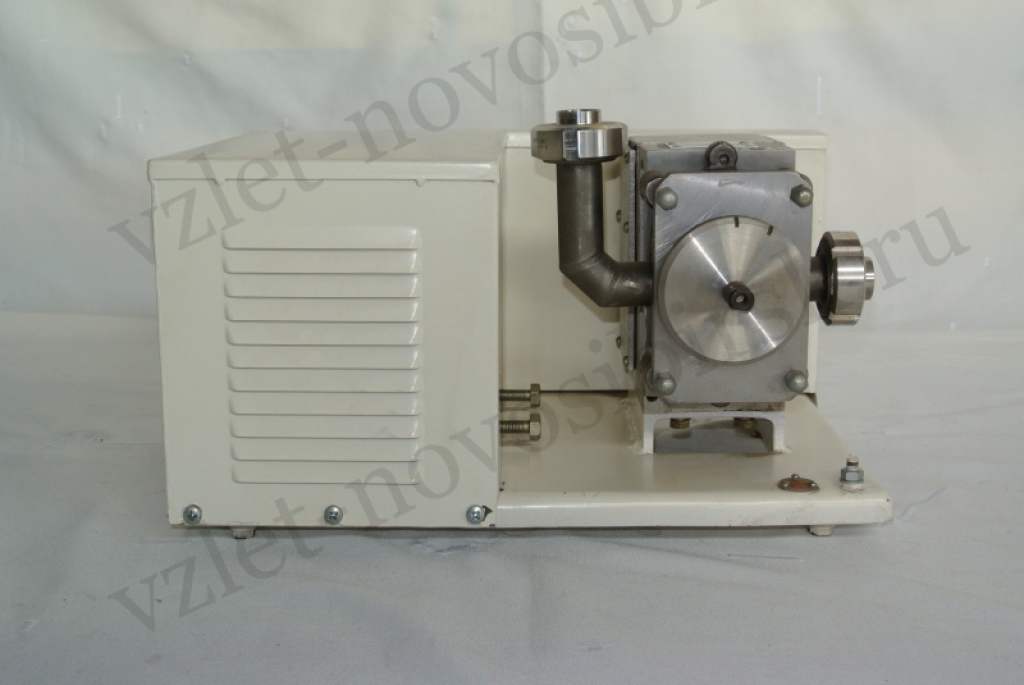

Насосы роторные В3-ОРА
Применение
Технические параметры
Ниже приведены характеристики двух моделей роторных насосов В3-ОРА – 2 и 10 (в скобках):
- Пределы вязкости продукта, сСт – 25-92;
- Подача, м³/час – 0,5-2,0 (10,0);
- Давление нагнетания, максимальное, МПа – 0,2;
- Диаметр патрубков, мм – 25 (45);
- Мощность, установленная, кВт – 0,55 (1,5);
- Напряжение питания (номинальное), В – 220/380;
- Потребляемая электроэнергия, кВт-ч – 0,6 (1,7);
- Габариты, предельные (Д×Ш×В), мм – 480×330×270 (630×400×360);
- Вес, не более, кг – 38,5 (90,7).
Диапазон подач - 2 дан для давления 0,2 МПа.
Порядок эксплуатации
Самовсасыванием не обладает, поэтому должен размещаться ниже уровня перекачиваемого продукта. На всасывающем трубопроводе обязателен запорный вентиль.
Линия подачи должна быть герметичной, в противном случае при работе установки образуется пена. Оба трубопровода подводятся без перекосов и присоединяются к насосу роторному В3-ОРА без создания механических нагрузок на него.
При работе агрегата вибраций и течи не допускается. При вибрации он немедленно останавливается и подлежит ремонту. Течь устраняется подтягиванием сальников.
Работа при закрытом выходном трубопроводе может вывести его из строя, и поэтому перед его пуском вначале открывается выходной кран (если он есть) и лишь затем – входной. При останове закрываются краны в обратном порядке, и выключается двигатель. Включать устройство с незаполненной продуктом камерой запрещается категорически.
Меры безопасности
- Запрещается разбирать агрегат при его работе;
- Установка В3-ОРА транспортируется строповкой за опоры на раме;
- Заземление при эксплуатации обязательно (от болта на раме);
- Минимальное сопротивление изоляции – 1 Мом;
- Максимальное сопротивление между зажимом заземления и другой металлической частью – 0,1 Ом.
Условия эксплуатации
Предназначены для работы:
- с продуктами с температурой не более 90°С;
- при относительной влажности воздуха не выше 95%;
- в диапазоне его температур – от +2°С до +35°С.
Устройство роторного насоса В3-ОРА
Основные узлы:
- рама;
- приводная часть;
- собственно насос роторного типа;
- кожух.
Рама агрегата – сварная, из листового материала. Это несущая конструкция для монтажа на ней всех компонент механизма.
Привод составляют:
- электродвигатель;
- ремённая передача;
- синхронизирующая шестерённая пара в корпусе.
Этот комплекс предназначается для передачи крутящего момента от вала двигателя валу роторного насоса.
Собственно насосное устройство состоит из:
- корпуса редуктора с 3 крышками;
- промежуточного корпуса;
- корпуса с патрубками;
- 2 валов на подшипниках;
- 2 зубчатых колёс, закреплённых на валах;
- шестерни;
- уплотнения;
- двух роторов типа «Рутс».
При вращении роторов у всасывающего патрубка образуется область пониженного давления, куда поступает перекачиваемый продукт. Зубцы ротора захватывают его и порциями нагнетают в выходной трубопровод.
На крышке В3-ОРА - 2 установлен клапан перепускной для регулировки подачи. Её можно изменять от 0,5 до 2,0 м.
