Насосы КМ

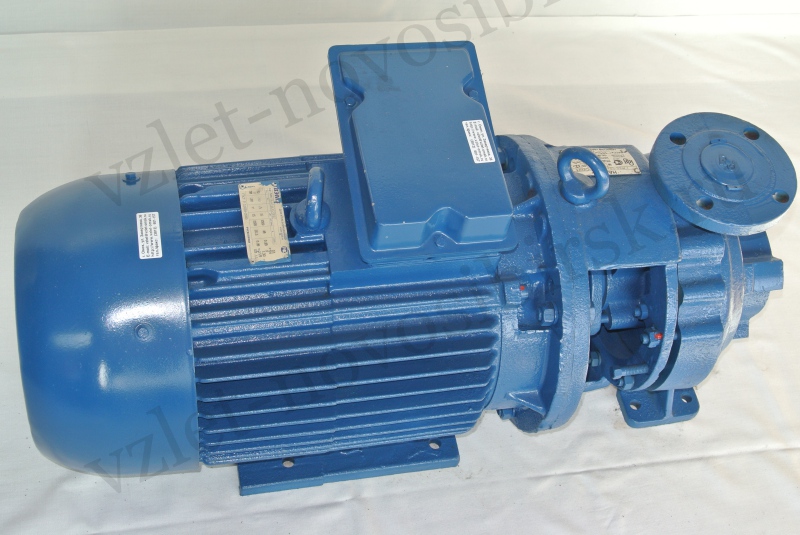

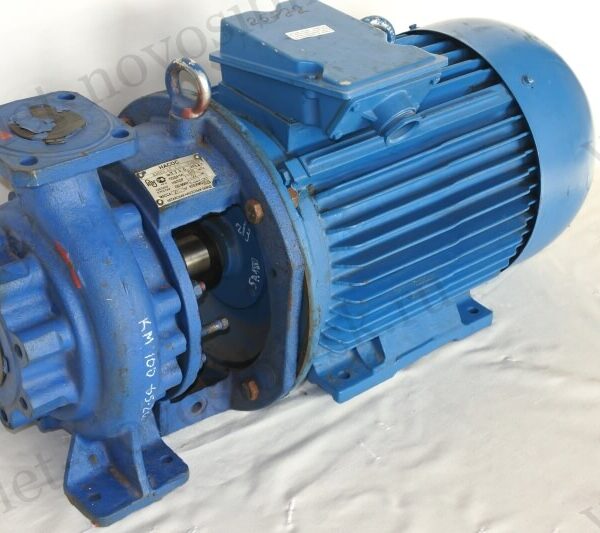

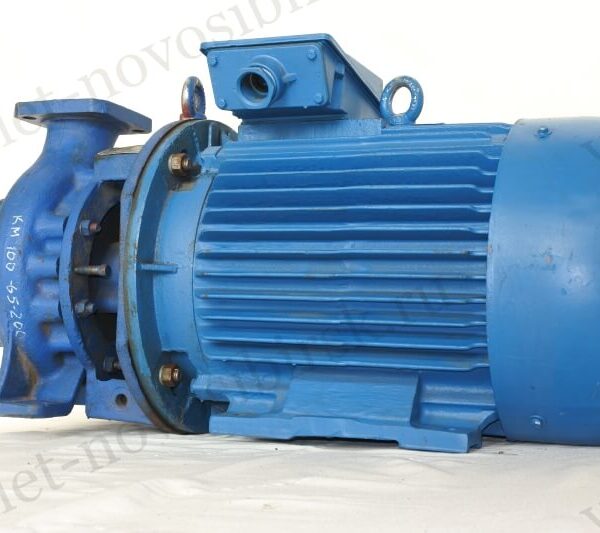

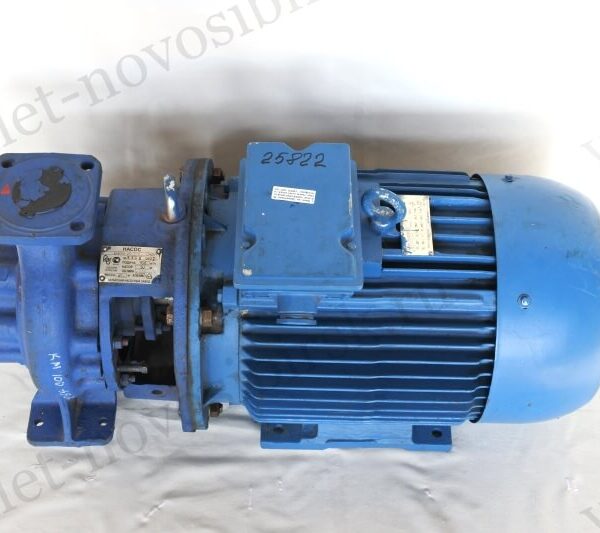

Насосы КМ – серия моноблочных консольных агрегатов центробежного принципа действия с закрытым рабочим колесом.
Достоинства
- Компактность.
- Надёжность сопряжения с двигателем. Ротор находится на валу двигателя, что избавляет от необходимости центровки. Это решение доводит и коэффициент передачи механической энергии до 1.
- Конструктивная простота. По сравнению с немоноблочными меньше подшипников, уплотнителей, сопрягающей оснастки.
- Высокая прочность и долговечность. Материалом основных деталей является серый чугун СЧ20 и 25.
Главный их недостаток присущ всем конструкциям с общим валом и заключается в необходимости ремонта всего агрегата при выходе из строя одной (насосной или приводной) части.
Рабочая среда
Насосы стандартного ряда предназначены для воды (не морской) и близких к ней по физико-химическим характеристикам жидкостей. Специальные исполнения существенно расширяют сферы применения. Некоторые из них можно распознать по буквам в обозначении:
- КМк – для кормоподготовительных и кормораздаточных производств;
- КМН – для лёгких нефтепродуктов;
- КМС – самовсасывающие (до 7 м);
- КМХ и ХМ – для сред с химической активностью, с внутренними деталями из полипропилена и хромоникелевой стали, соответственно;
- Е – оснащённые взрывозащищённым двигателем.
У устройств для пищевой промышленности детали проточной части изготовлены из нержавеющей стали, электрически отполированы и снабжены открытой крыльчаткой. Они допускают наличие в жидкости до 20% массовых процентов включений твёрдых и с коротким волокном. Конструкция быстроразборная, присоединение к трубопроводам – резьбовое быстроразъёмное с ниппелем.
Базовые исполнения насосов КМ, как и все центробежные, чувствительны к содержанию в жидкости твёрдых примесей. Предельно допустимое содержание – 0,2% по массе, размер – 0,2 мм.
Другие пределы:
- по температуре: – от 0°С до 80°С градусов для сальникового уплотнения и до 105°С для торцевого (кратковременно – до 120°С);
- по входному давлению (климатическое исполнение У3.1): для сальника – 3,5 атм, для уплотнителя торцового – 6 атм.

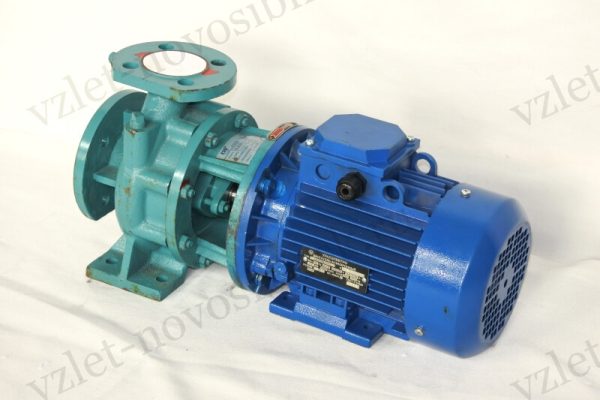

В кодировке изделия указываются диаметры входного и выходного патрубков и рабочего диска в мм, например – КМ 50-32-125.
