Насос КМ 65-50-125

Насос КМ 65-50-125

Параметры перекачиваемой среды

Насосы КМ 65-50-125 сконструированы для перекачки технической воды и жидкостей с близкими к ней химической активностью (рН – от 6 до 9) и плотностью. Морская вода в их число не входит.
Допускается присутствие примесей с величиной частиц не более 1/5 мм и при их объёмном содержании не выше 0,1%.
Работа насосов в условиях опасности возникновения взрыва или пожара ЗАПРЕЩЕНА!

Условия эксплуатации

Предельно допустимая температура рабочей жидкости для конкретного насоса определяется видом уплотнения вала и составляет:

  • для сальникового – +85˚С;
  • для торцового – +140˚С.

Насосы КМ 65-50-125 изготавливаются для умеренного климата с категорией размещения 3.1. Агрегаты рекомендуются к применению в водопроводных и отопительных системах помещений любого типа.

Класс защиты у электродвигателя от поражения персонала током – первый (I). Вид изделий – также I (восстанавливаемые).

Технические данные насосного агрегата

Насоса:

  • Максимальные величины:
    • производительности – 25 м³/час;
    • напора – 20 м;
    • допускаемого кавитационного запаса – 3,8 м;
    • входного давления жидкости – 0,35 МПа (3,5 кгс/см²);
    • утечка через уплотнитель: сальниковый – 2,0 л/час, торцовый – 0,03 л/час;
    • массы – 50 кг.

Электродвигателя:

  • Питание – трёхфазное (380 В/50 Гц);
  • Мощность – 4,0 кВт;
  • Скорость вращения – 3000 об/мин.

Габариты в мм (Д×Ш×В) – 500×250×270.

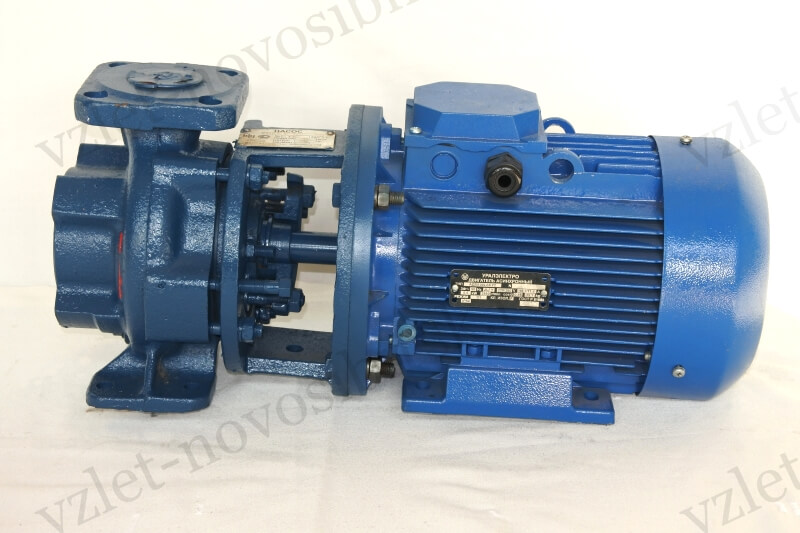

Устройство

Агрегат КМ 65-50-125 составляют насосная и приводная части. Насосная – центробежного типа, двигатель – с удлинённым валом (консолью) и с фланцем для крепления к насосу. Корпус насоса КМ 65-50-125 чугунный. На нём нанесена стрелка, указывающая, в каком направлении должен вращаться вал. Он имеет внутри себя камеру спиральной формы, а снаружи – два патрубка (один – входной, другой – выходной) и лапы опорные. Фланец двигателя соединён с корпусом фонарём.

Рабочее колесо КМ 65-50-125 также отлито из чугуна. Крепление к валу шпоночное с винтом либо гайкой.

Для уплотнения вала используют мягкую сальниковую набивку (одинарную) или механическое торцовое устройство. В первом случае вал защищён от износа специальной втулкой.

Расшифровка кодировки

В номенклатурном обозначении насоса КМ 65-50-125 а-Т (пример) позиции означают:

  • КМ – конструктивный тип (консольный в моноблочном исполнении);
  • 65, 50 и 125 – величина в мм условных диаметров патрубков, входного и выходного, и рабочего колеса, соответственно;
  • а – колесо обточено 1 раз;
  • С – вал уплотнён сальником (для торцового уплотнения – Т);
  • У3.1 – для умеренной климатической зоны с размещением насоса по категории 3.1.

Замечания по монтажу

  1. На фланцы насоса КМ 65-50-125 не должны передаваться нагрузки от присоединяемых трубопроводов, поэтому их следует устанавливать на собственных опорах.
  2. Предельная нагрузка от трубопроводов на патрубки насоса: по силе – 1000 Н (100 кгс), по моменту – 300 Нм (30 кгс·м).
  3. Допускается непараллельность фланцев не более 0,15 мм/100 мм.
  4. К всасывающему патрубку насоса КМ 65-50-125 труба подводится с минимальной длиной прямого участка в 6 диаметров патрубка.
  5. Арматура: на входе – обратный клапан либо задвижка, на выходе – оба. Клапан устанавливается перед задвижкой.

Показатели долговечности

Средние величины в тыс. часов:

  • Наработки на отказ – 10;
  • Ресурса до капремонта – 20.

Время на восстановление (в среднем) – 1 час.

Гарантированные изготовителем сроки (в годах):

  • службы насоса КМ 65-50-125 (назначенный) – 7;
  • сохраняемости – 2.

Основные технические характеристики насоса КМ 65-50-125

Типоразмер насоса Параметры Параметры Масса
насоса
Q, м³/ч H, м. ДКЗ, м Мощность, кВт Обороты, об/мин кг
КМ 65-50-125 25 20 3,8 4 3000 50

Габаритные размеры насосного агрегата

Габаритные размеры насосного агрегата КМ 65-50-125
Типоразмер агрегата Мощ-ность, кВт L l l1 l2 l3 l4 B b b1 b2 b3 b4 H h1
КМ 65-50-125 4 500 229 100 70 112 166 250 210 160 50 160 205 270 112
D D1 D2 D3 D4 D5 Dy1 Dy2 d d1 d2 g1 g2 n а
110 130 160 102 125 160 65 50 14 10 14 16 20 4 80
Характеристика насосного агрегата КМ 65-50-125
