Описание
Отличие конструкций от обычных гидронасосов заключается в способности работать с конденсатом, нагретым выше 120°С (для некоторых моделей – до 160°С) без кавитации.
Устройство
Оборудование составляют насосная и приводная части, соединённые механической передачей. Типичную конструкцию конденсатного насоса составляют:
- корпус;
- 4 клапана: 2 обратных (входной и выходной), подающий, вентиляционный;
- поплавок;
- переключающий механизм.
Принцип работы
Конденсат поступает в камеру устройства при следующих положениях клапанов: обратного на входе и вентиляции – открытом, выходного обратного – закрытом. После полного заполнения полости вентиляция перекрывается переключающим механизмом и начинает подаваться откачиваемая среда. Предел заполнения регулируется при помощи настройки поплавкового переключателя.
Давление внутри корпуса закрывает клапан на входе и открывает на выходе, вытесняя через него скопившийся конденсат. По мере снижения уреза жидкости в полости поплавок опускается и, достигнув нижнего заданного уровня, возвращает механизм в исходное состояние – цикл повторяется.

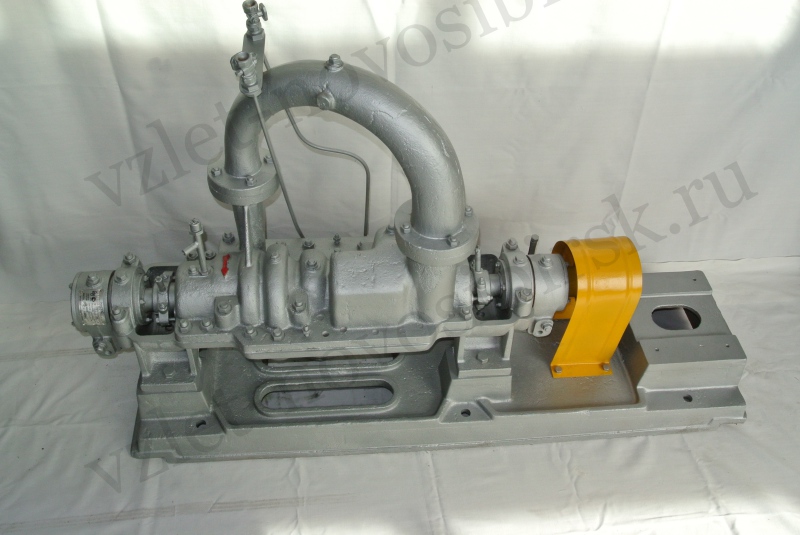

Агрегаты КС
Это серия специальных горизонтальных многоступенчатых насосов со спиральными каналами. К рабочему колесу жидкость подводится с одной стороны. Входы колёс соседних ступеней обращены противоположно, что уравновешивает действие потока на ось ротора.
Спирали каскадов связаны последовательно вынесенной вовне трубой. Поступающий пар оседает в первой же ступени и по специальному отверстию выводится в конденсатор. В следующие отсеки он не попадает. Патрубки находятся внизу. Это позволяет разбирать насосную часть без извлечения оборудования из трубопроводной линии.
Диапазон напора – от 50 до 220 м, подачи – от 12 до 1250 м³/ч. Повышенными характеристика обладают вертикальные многоступенчатые модификации (КсВ).
Внимание! Нельзя запускать агрегат "всухую" и в непрогретом (горячей водой) состоянии, эксплуатировать во взрыво- и пожароопасной среде.
Характеристики
Типоисполнение |
Подача Q, |
Напор, |
Допустимый |
Частота |
Давление |
КПД h , %, |
Мощность, |
---|---|---|---|---|---|---|---|
Кс-12-50 |
12 (3,3) |
50 |
1,6 |
2900 |
0,39 (4) |
45 |
3,6 |
Кс-12-110 |
110 |
43 |
8,5 |
||||
Кс-20-50 |
20 (5,5) |
50 |
1,8 |
53 |
5 |
||
Кс-20-110 |
110 |
48 |
12,5 |
