Арматура для систем водоснабжения, отопления, канализации и пожаротушения позволяет управлять потоком и предотвращать аварийные ситуации. Одним из таких изделий является обратный клапан. Он нашел применение в системах транспортировки жидких сред, где нужно предотвращать обратный ток. Как работает, для чего нужен канализационный обратный клапан, на что обратить внимание при выборе.
Принцип действия
Клапаны позволяют управлять пропускной способностью трубопровода и полностью перекрывать его при необходимости. Обратный имеет свои особенности. Прежде всего, он не оборудован приводом, поскольку срабатывает автоматически. При попытке жидкой среды течь в обратную основному направлению сторону, изделие полностью перекрывает проходное отверстие. Тем самым предотвращая ток жидкости.

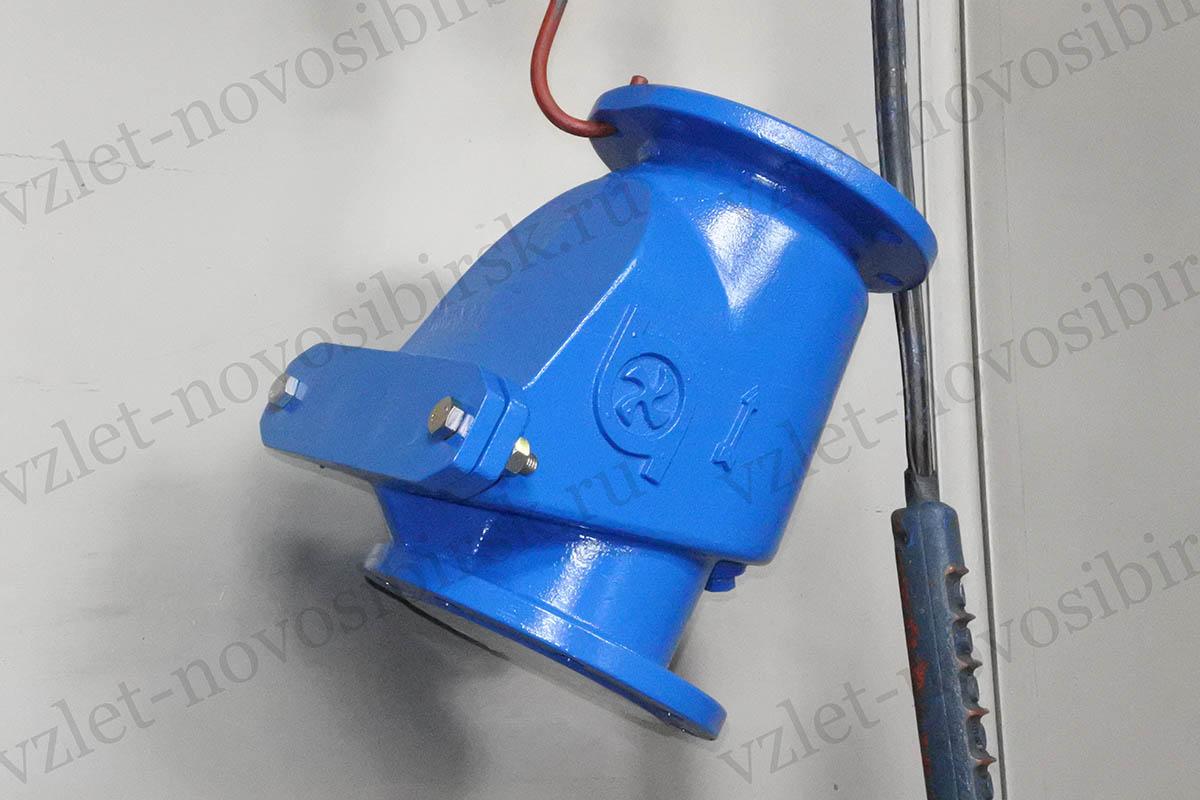

Чтобы рассказать, как работает канализационный обратный клапан, рассмотрим его конструкцию.
-
Корпус. В изделии, разработанном и выпускаемом заводом «Взлет», применен долговечный чугун марки СЧ20. Преимущество такого выбора материала — его устойчивость к агрессивной среде. Что важно для применения в канализационной системе.
-
Перекрывающий элемент. Стальной диск вулканизированный в резину, фиксирующийся в верхней точке корпуса клапана. Такой способ крепления позволяет закрывающему элементу свободно открываться и закрываться.
-
Отжимной болт — опция. Позволяет слить столб жидкой среды, скопившейся над местом установки клапана. Используется при обслуживании системы. Болт закручивается в корпус. При этом он отжимает диск от седла, образуя щель для слива стоков.
Наибольшую эффективность изделие приобретает при монтаже на восходящем участке трубы. Соблюдение направления установки контролируется по стрелке. Она нанесена на внешнюю часть корпуса.
Принцип работы обратного канализационного клапана в подвале состоит в открытии перекрывающего элемента силой принудительного потока среды в одном направлении и автоматическом перекрытии при его ослаблении или возникновении отрицательного давления.
Диск закрывается за счет гравитации, усиленной массой скопившихся над ним стоков. Поэтому важно устанавливать изделие в восходящем потоке, чтобы достичь максимума этой силы, а значит — большей герметичности перекрытия.
Обратные клапаны устанавливают в трубопроводе, когда нужно добиться тока жидкой среды только в одном направлении. Пример такого использования — канализационная станция. Клапан устанавливают на восходящем участке трубы над насосом. После отключения агрегата поток перекрывается автоматически. Стоки не могут попасть в накопитель снова.
Пять признаков качественного обратного канализационного клапана
-
Прочные материалы. Использование чугуна, толстой углеродистой стали, паронита или резины в качестве уплотнителя гарантирует больший ресурс использования изделия. С учетом сферы использования, замена и обслуживание этой арматуры — сложная операция. Поэтому так важно обеспечить ее безупречную работу до 30 лет и более.
-
Минимальное гидродинамическое сопротивление. Чтобы его достичь, инженеры добились полного открытия диска в момент возникновения тока среды в основном направлении. Он не перекрывает проход и не уменьшает его эффективное сечение. В идеале, оно должно быть равным диаметру трубы, чтобы не возникало кавитационных процессов, шума.
-
Большая площадь контакта диска с седлом в закрытом состоянии клапана. Чем больше этот параметр, тем большее обратное давление способен выдерживать перекрывающий элемент. И тем герметичнее перекрытие потока.
-
Наличие сертификата качества. Ответственные производители сертифицируют свои изделия по российским и международным стандартам. Что дает эксплуатантам дополнительную гарантию качества приобретаемой арматуры. Одновременно стандартизация позволяет упростить подбор клапанов и обеспечить возможность их установки совместно с изделиями других производителей.
-
Простота обслуживания. Это важная характеристика канализационного обратного клапана, поскольку позволяет снизить количество рабочего времени обслуживающих систему специалистов. На нее, в частности, влияет разработанная инженерами особая конструкция корпуса, не позволяющая стокам и загрязнениям накапливаться на элементах изделия, нарушая его работу.
Таким образом, качественный обратный канализационный клапан это долговечная арматура, не требующая обслуживания, привода. Завод Взлет изготавливают такие изделия и постоянно совершенствует их конструкцию. За основу была взята модель ведущего европейского производителя, но внесены коррективы в конструкцию для учета реального опыта эксплуатации в России.
