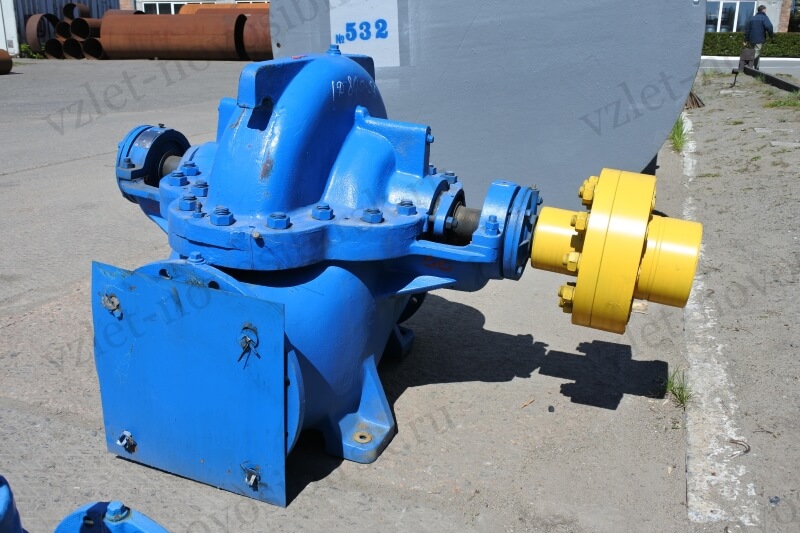

Конструкция насосов 1Д800-56б: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Технические характеристики
Типоразмер насоса | Параметры | Параметры электродвигателя | Масса агрегата |
||||
---|---|---|---|---|---|---|---|
Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг | |
1Д800-56б | 500 | 40 | 5,2 | А280S4 | 110 | 1450 | 1310 |
Размеры насоса
Тип насоса | Размеры в мм | ||||||||
L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
1Д800-56б | 1145 | 645 | 590 | 350 | 590 | 390 | 360 | 160 | 880 |
Тип насоса | Размеры в мм | ||||||||
B1 | Н | H1 | H2 | H3 | A1 | A2 | A3 | h | |
1Д800-56б | 400 | 835 | 440 | 300 | 240 | 530 | 530 | 300 | 64 |
Тип насоса | Размеры в мм | |||||||
D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
1Д800-56б | 435 | 395 | 365 | 300 | 335 | 295 | 268 | 200 |
Тип насоса | Размеры в мм | Масса, кг | ||||||
d1 | d2 | d3 | n | n1 | d | b | ||
1Д800-56б | 22 | 28 | 60 | 12 | 8 | 22 | 18 | 560 |
Размеры насосного агрегата
Тип насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность кВт |
Масса кг |
Масса агрегата кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Насос 1Д800-56б |
2325 | 1905 | 310 | - | 570 | 1140 | 880 | 600 | 540 | 1045 | 665 | 6 | А280-S4 У3.Т2 | 110 | 570 | 1355 |
2270 | 1695 | 310 | - | 570 | 1140 | 880 | 600 | 540 | 1045 | 665 | 6 | 5АМН250-М4 У3 | 110 | 540 | 1310 |
Эксплуатационная характеристика
Средняя наработка до отказа, ч | 9000 |
Средний ресурс до капитального ремонта, ч | 35000 |
Среднее время до восстановления, ч | 20 |
Назначенный срок службы, лет | 30 |
Срок сохраняемости, лет | 3 |
