Герметичные насосы ЦГ
-
Описание
Герметичные насосы исключают контакт перекачиваемой среды с окружающей. Они необходимы в химической, фармацевтической, пищевой и других отраслях, в которых требуется высокая чистота производства, и в технологиях с опасными веществами.
Особенности
Абсолютная изоляция проточной части обуславливает применимость для перекачки газов и жидкостей взрывоопасных, химически крайне агрессивных и даже радиоактивных.
Температурный диапазон – от -160 до +600°C, предельное давление – до 150 МПа (15 атм).
Герметичность обеспечивается за счёт отсутствия внешних уплотнителей.
В основе большинства агрегатов лежит центробежная конструкция, но существуют также винтовые и другие типы. По схеме привода все они делятся на 2 группы:
- С магнитной муфтой
- Механическое усилие от двигателя на рабочее колесо передается через поле постоянных магнитов. Один комплект приводится в движение мотором, увлекая за собой другой, вращающий ротор насоса. Отсутствие физического контакта между приводным и насосным компонентами обеспечивает полную герметичность проточной части.
- Главным достоинством является возможность использование стандартного двигателя любого типа. Его можно ремонтировать отдельно.
- Недостатки заключаются в меньшем КПД, наличии вихревых токов и необходимости поддержания взаимного положения полумуфт.
- Со встроенным двигателем
- Электродвигатель находится вместе с исполнительным механизмом внутри общего герметичного корпуса насоса. Роторы приводной и насосной частей имеют единый вал, благодаря чему механическое усилие передаётся полностью.
- Основной недостаток конструкции состоит в необходимости ремонта всего изделия в случае любого дефекта. Его элементы обычно специсполнения, поэтому устранить неполадки зачастую возможно только на заводе-изготовителе. Так как охлаждение ротора происходит обтекающей его жидкостью, применение этого типа для перекачивания хладагентов ограничено.

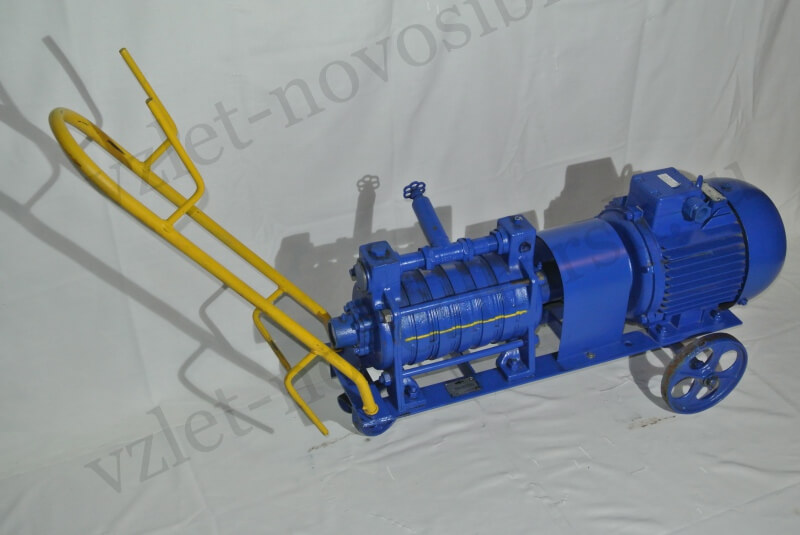

Агрегаты ЦГ совмещают преимущества обоих классов и являются изделиями моноблочной конструкции с магнитной муфтой. Моноблочность обеспечивает абсолютную герметичность, не требующую лишнего обслуживания, и заводскую юстировку узлов. Реализация привода даёт возможность быстрого ремонта мотора.
