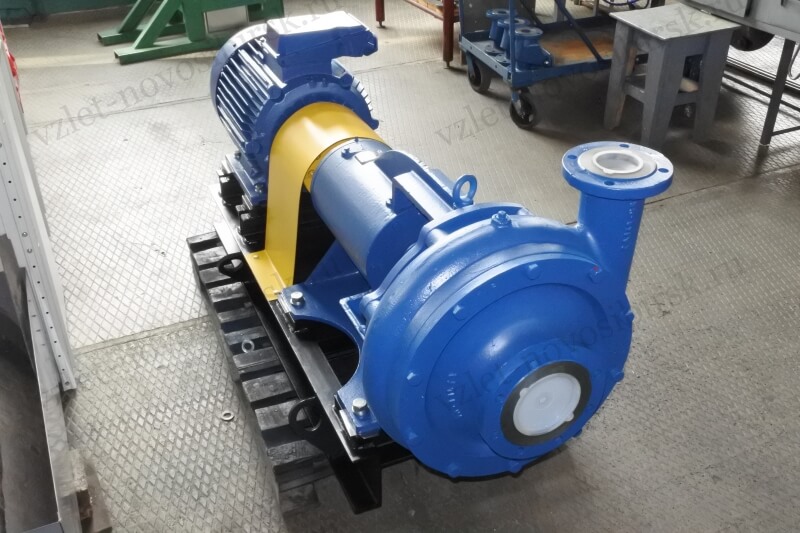

Насос СД 160-45

Насос СД 160-45

Описание

Насосы типа СД и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе.
Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%. Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Электронасосный агрегат СД может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.

Расшифровка обозначения

Данные насосы применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения.
Значение букв и цифр в условном обозначении электронасосного агрегата (насоса): СД 160/45
СД - центробежный горизонтальный;
160 - подача м³/ч;
45 - напор м;

Характеристики насосов

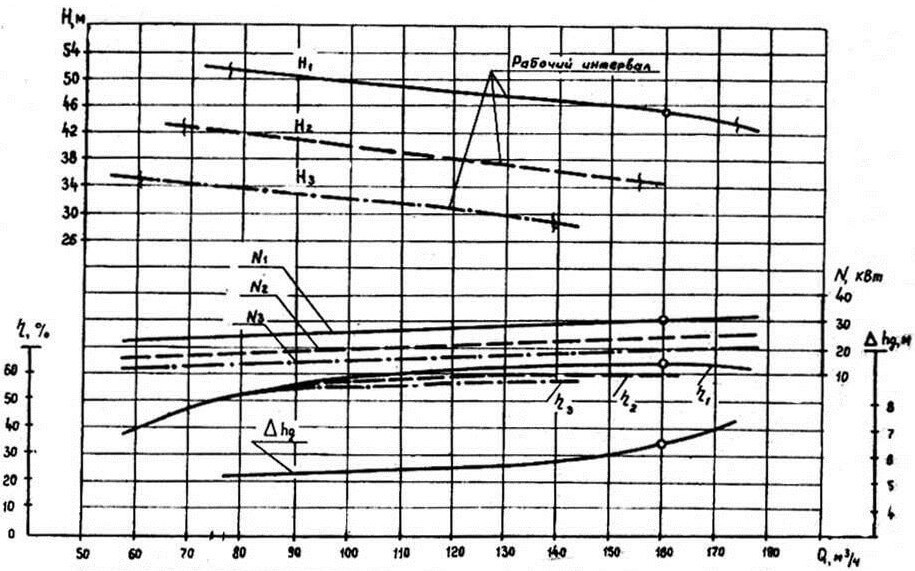

Характеристики насоса СД 160-45
Характеристики агрегатов:
1 - СД 160-45
2 - СД 160-45 «а»
3 - СД 160-45 «б»
При испытаниях на воде (ρ=1000 кг/м³) при n=1450 об/мин.

Технические характеристики

Типоразмер насоса Подача  Напор Мощность Частота вращения Давление на входе Параметры энергопитания
МПа кг/см² Род тока Напряжение Частота тока
СД 160/45  160 м3/ч 45 37,0 кВт 1500 об/мин 0,25 2,5 Переменный 220, 380  В 50 Гц

Примечания:

  1. Значения основных параметров указаны при работе агрегатов на воде с температурой 293К (+20°С) плотностью 1000 кг/м³.
  2. Максимально допустимые отклонения по параметрам в соответствии с ГОСТ 6134-2007
  3. - для подачи ±8%
  4. - для напора ± 5%

Разрез насоса

Габаритные и присоединительные размеры насоса СД 160-45
Типоразмер агрегата Масса, кг

Типоразмер электродвигателя

 L L1 L2 L3 L4 L5 L7 L8 L10 B B1
насоса агрегата
СД 160/45 400 730 А200М4 1860 185 1100 365 275 - 1412 445 2...6 600 232
L6 L11 B4 B6 B7 H1 H2 H3 d d1 n4 d4 b b1 l h Д1 Р1 МПа Д2 Д3 Д4 n2 d2 h2 Д5 Р2, МПа Д6 Д7 Д8 n3 d3 h3
116 450 400 415 465 743 330 690 60 24 6 19 18 64 120 280 125 1,6 210 245 184 8 18 26 80 1,6 160 195 133 4 18 20
