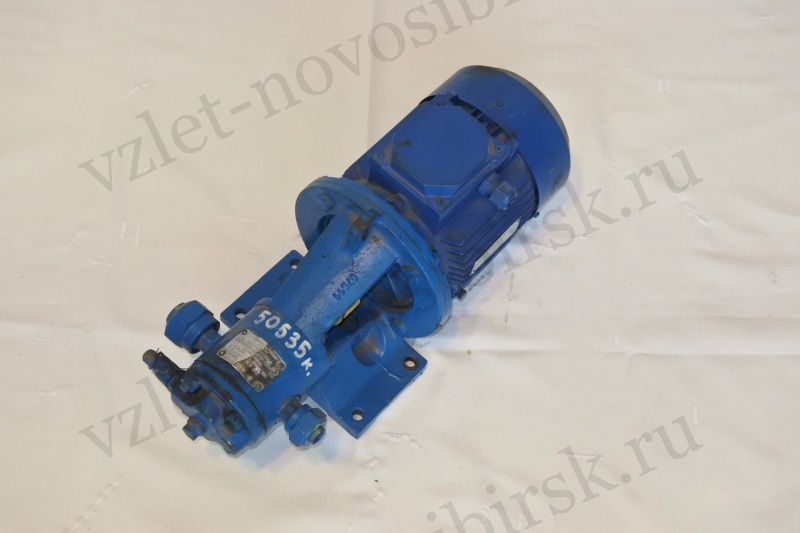

Шестерённый насос НМШФ0,8-25-0,63/25Ю-5

Шестерённый насос НМШФ0,8-25-0,63/25Ю-5

Частота вращения
1500 об/мин
Мощность эл. двигателя
1,1 кВт
КПД насоса
71,5/60 %
Подача
0,63 м³/ч
Высота всасывания
5,0 м
Давление
25 кг/м²
Масса насоса
4,4 кг

Расшифровка кодировки насоса

  • НМШФ0,8-25-0,63/25Ю-5
  • НМШФ 0,8-25 – обозначение насоса по ГОСТ 19027-89;
  • 0,63 – подача насоса в агрегате, м³/ч;
  • 25 – давление на выходе из насоса в агрегате кг/см²;
  • Ю – материал проточной части насоса (бронза);
  • 5 - исполнение по электродвигателю;
  • Т2 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Примечания:

  • Материал проточной части насоса – чугун - не обозначается.

Важно!

По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах.

Эксплуатационные условия

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

Назначение изделия

Насос масляный шестеренный НМШФ0,8-25-0,63/25Ю-5 и агрегаты на его основе предназначены для перекачивания нефтепродуктов (нефть, масло, мазут, дизельное топливо) без механических примесей с кинематической вязкостью от 0,018 х 10-4 до 5,4 х 10-4 м²/с (1,08…70°ВУ), без механических примесей, температурой до 90°С (363 К).

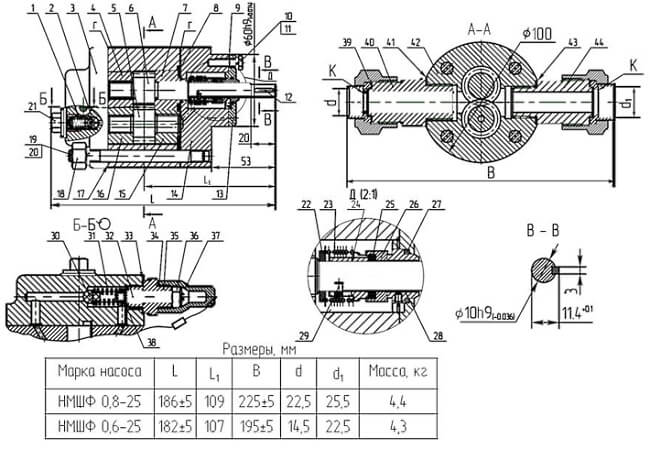

Габаритные размеры насоса НМШФ0,8-25-0,63/25Ю-5

Габаритные размеры насоса

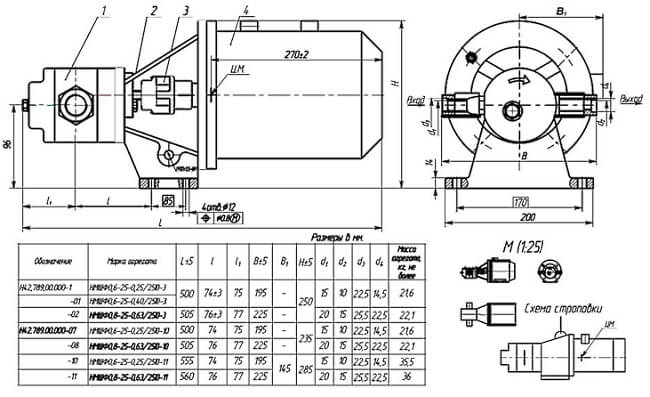

Размеры агрегата

Размеры агрегата

Марка насоса L B H Масса агрегата, кг
(алюминий)
НМШФ0,8-25-0,63/25Ю-5505 214 248 22,4
  • Средний ресурс изделия до капитального ремонта 40 000 ч.
  • Допустимый срок сохраняемости - 2 года.
  • Средняя наработка до отказа, ч – 4500.
  • Среднее время до восстановления, ч – 5.

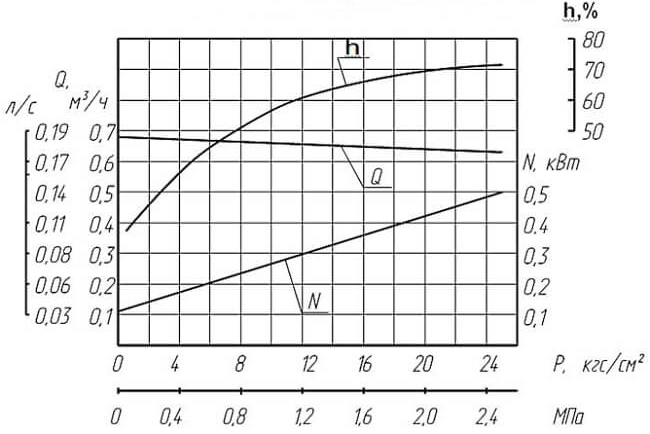

Характеристика электронных агрегатов

Характеристики

Жидкость - масло.
Кинематическая вязкость - 0,75*10-4 м2/с (10о ВУ).
Частота вращения - 24 с-1 (1450 об/мин).
Вакууметрическая высота всасывания - 5м.
  • Q - подача, м³/час;
  • Р - давление насоса в агрегате, кгс/см²;
  • N - мощность насоса, кВт;
  • n - частота вращения, об/мин;
  • η - КПД, %;
  • H - вакуумметрическая высота всасывания, м;
