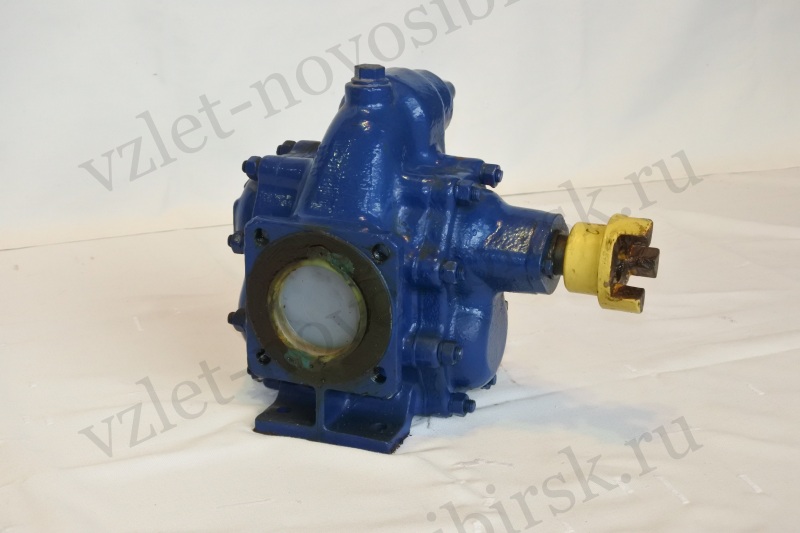

Шестерённый насос Ш40-4-19,5/4 (Б)-1

Расшифровка кодировки насоса

• Ш40-4-19,5/4 (Б)-1
• Ш 40-4 – обозначение насоса по ГОСТ 19027-89;
• 19,5 – подача насоса в агрегате, м³/ч;
• 4 – давление на выходе из насоса в агрегате кг/см²;
• Б – материал проточной части насоса (бронза);
• 1 – исполнение по электродвигателю;
• У3 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Примечания:

• Материал проточной части насоса – чугун - не обозначается.

Важно!

Эксплуатационные условия

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

Назначение изделия

Насос шестеренный Ш40-4-19,5/4 (Б)-1 и агрегаты на его основе предназначены для перекачивания нефтепродуктов (нефть, масло, мазут, масло ОМТИ, дизельное топливо, в том числе для подачи мазута в котельных установках) с кинематической вязкостью от 0,018 х 10-4 до 22 х 10-4 м²/с (1,08…300°ВУ), без механических примесей, температурой до 70°С (343 К).

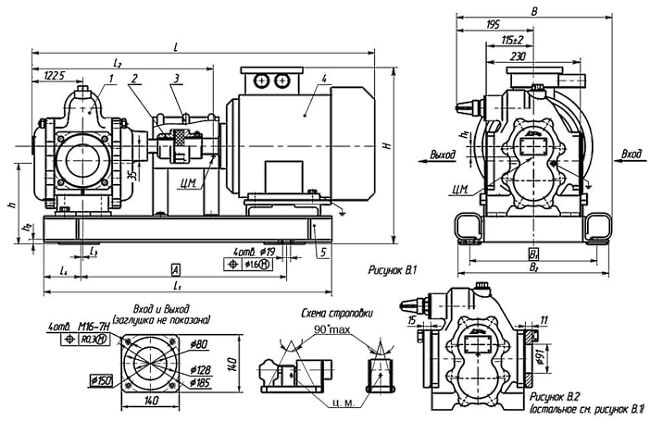

Габаритные размеры насоса НМШ8-25-6,3/25 (Б)-5

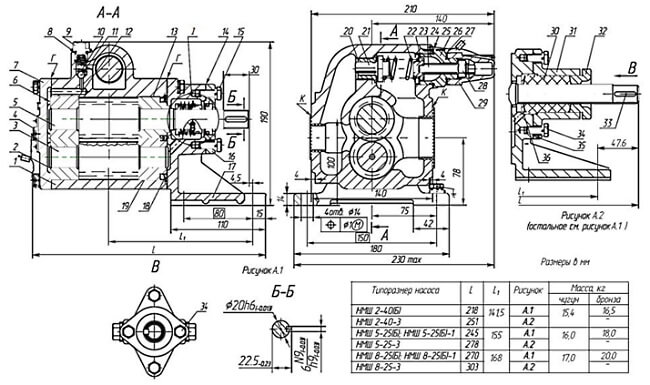

Расшифровка обозначения

1 - Корпус;
2 - Втулка;
3 - Ведомый ротор;
4 - Винт;
5 - Ведущий ротор;
6 - Прокладка;
7 - Крышка задняя;
8 - Прокладка;
9 - Пробка;
10 - Пружина;
11 - Шарик клапана;
12 - Втулка;
13 - Втулка;
14 - Прокладка;
15 - Винт;
16 - Крышка сальника;
17 - Стойка;
18 - Манжета;

19 - Втулка;
20 - Седло клапана;
21 - Клапан;
22 - Пружина клапана;
23 - Шайба;
24 - Регулировочный винт;
25 - Прокладка;
26 - Крышка клапана;
27 - Прокладка;
28 - Гайка;
29 - Колпачок;
30, 31 - Корпус уплотнения;
32 - Крышка сальника;
33 - Шпонка;
34 - Винты;
35 - Прокладка;
36 - Кольцо упорное.

Размеры агрегата

• Средний ресурс изделия до капитального ремонта 40 000 ч.
• Допустимый срок сохраняемости - 2 года.
• Средняя наработка до отказа, ч – 4500.
• Среднее время до восстановления, ч – 5.

Показатели надежности насоса

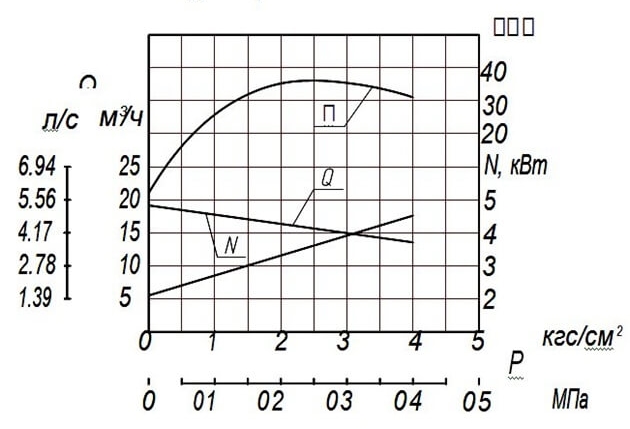

Жидкость - дизельное топливо.
Кинематическая вязкость - 0,06 10-4 м2/с (1,5о ВУ).
Частота вращения - 16,3 (980 об/мин).
Вакууметрическая высота всасывания - 5м.

Характеристики

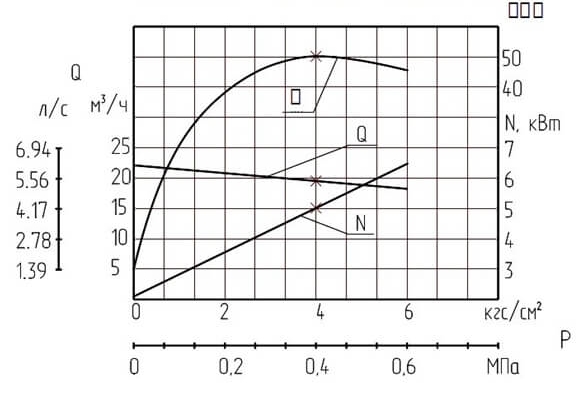

Жидкость - масло.
Кинематическая вязкость - 0,75 10-4 м2/с (10о ВУ).
Частота вращения - 16,3 (980 об/мин).
Вакууметрическая высота всасывания - 5м.

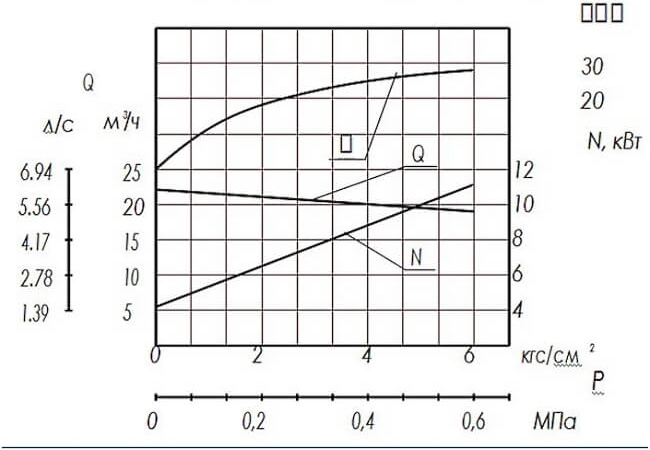

Жидкость - мазут.
Кинематическая вязкость - 18 10-4 м2/с (250о ВУ).
Частота вращения - 16,3 (980 об/мин).
Вакууметрическая высота всасывания - 5м.

• Q - подача, м³/час;
• Р - давление насоса в агрегате, кгс/см²;
• N - мощность насоса, кВт;
• n - частота вращения, об/мин;
• η - КПД, %;
• H - вакуумметрическая высота всасывания, м;
